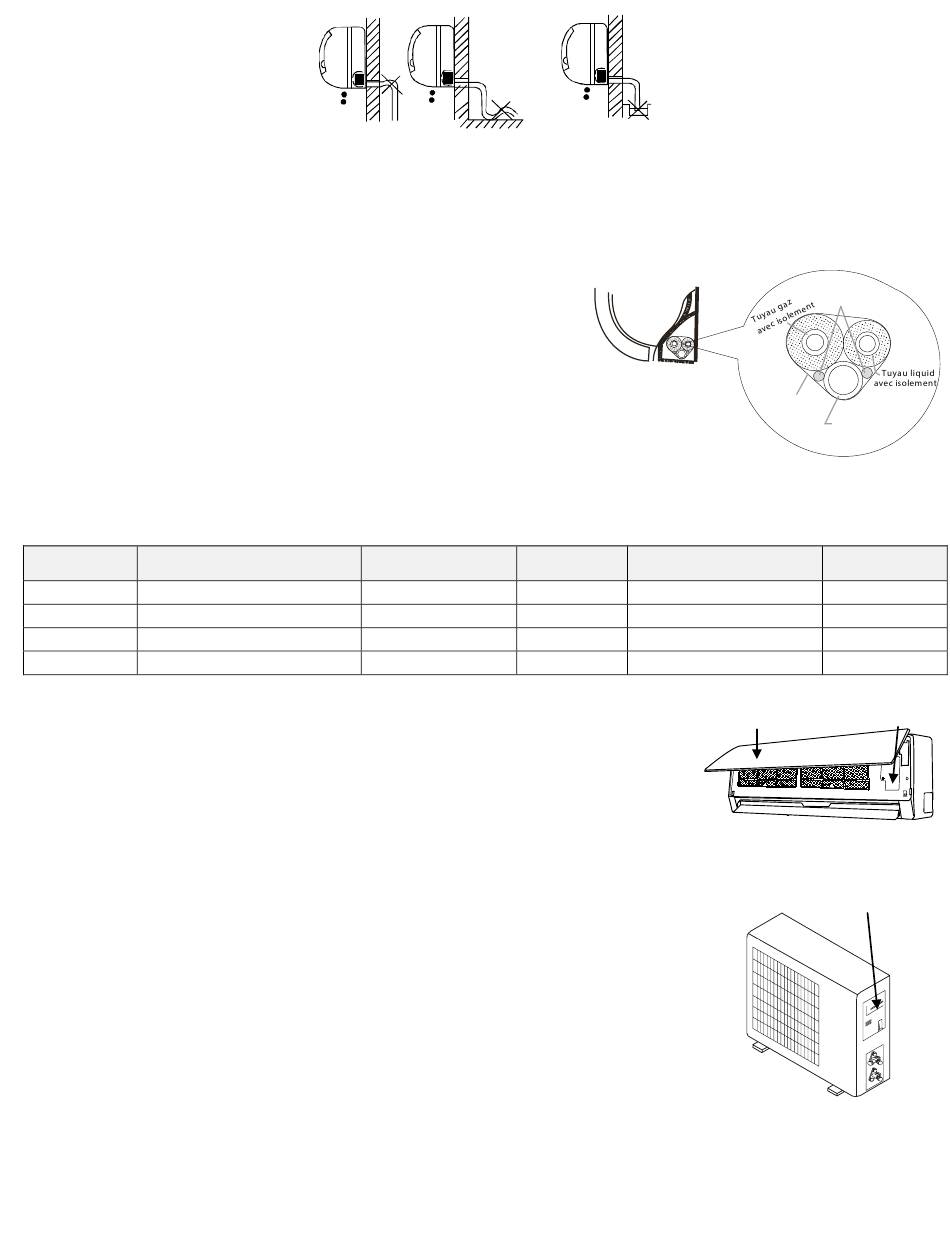

Tuyauterie et recouvrement
Rassemblez la tuyauterie, les câbles de connexion et le tuyau d'évacuation dans un faisceau maintenu fermement avec une
bande adhésive, tel qu'indiqué dans la figure en bas.
● L'eau du condensat de l'unité intérieure est recueilli dans un bac à condensats et évacuée hors de la pièce.
IMPORTANT
● Raccordez l'unité intérieure en premier, puis l'unité extérieure.
● Ne laissez pas sortir directement les tuyaux de derrière l'unité intérieure.
● Veillez á ce que le tuyau d'évacuation soit bien tendu.
● Isolez la tuyauterie auxiliaire de la chaleur.
● Assurez-vous que le tuyau d'évacuation est situé en bas du faisceau. Si
vous le posez sur le dessus, vous risquez de faire déborder les
condensais dans l'unité.
● Ne croisez ni ne tordez jamais le cordon électrique avec un autre câble.
● Posez le tuyau d'évacuation incliné vers le bas afin que les condensais soient évacues sans obstacles.
● Les câbles d'alimentation ne doivent entrer en contact avec les tuyauteries.
Longueur max. sans réfrigérant
Modèles (W)
supplémentaires (m)
2500W
3200W
4600W
6155W
Câblage électrique
Câblage de l'unité intérieure
1. Le câble de connexion intérieur/extérieur doit être de type H07RN-F.
2. Soulevez le panneau de l'unité intérieure, enlever la vis et retirer le couvercle de la
boite de câblage électrique.
3. Connectez les câbles aux bornes d'après leurs marques.
4. Recouvrez les câbles non connectés avec du chatterton, pour qu'ils n'entrent pas en
contact avec les composants électriques.
Câblage de l'unité extérieure
1. Retirez le couvercle du boîtier électrique de l'unité extérieure.
2. Connectez les câbles aux bornes identifiées par leur numérotation respectives sur les
borniers des unités intérieure et extérieure.
3. Afin d'éviter l'entrée d'eau, formez une boucle ascendante avec le câble de
connexion, tel qu'indiqué sur le schéma de d'installation des unités intérieure et
extérieure.
4. Isolez les câbles non utilisés (conducteurs) avec du ruban PVC afin qu'ils n'entrent
pas en contact avec un composant électrique ou une partie métallique.
97
Longueur max. tuyau
de connexion (m)
5
5
5
5
Dénivelé (m)
15 10
20 10
20 10
25 10
Unité
intérieure
Cinta aislante
Quantités supplémentaires
Frigorigène (g/m)
16
16
16
40
Panneau frontal
Unité intérieure
Couvercle pour bornier
Unité extérieure
Cables de
connexion
Tuyau de vidange
ΦLiquide/Φgaz
Φ6,35/Φ9,52
Φ6,35/Φ9,52
Φ6,35/Φ12
Φ6,35/Φ16
Bornier
