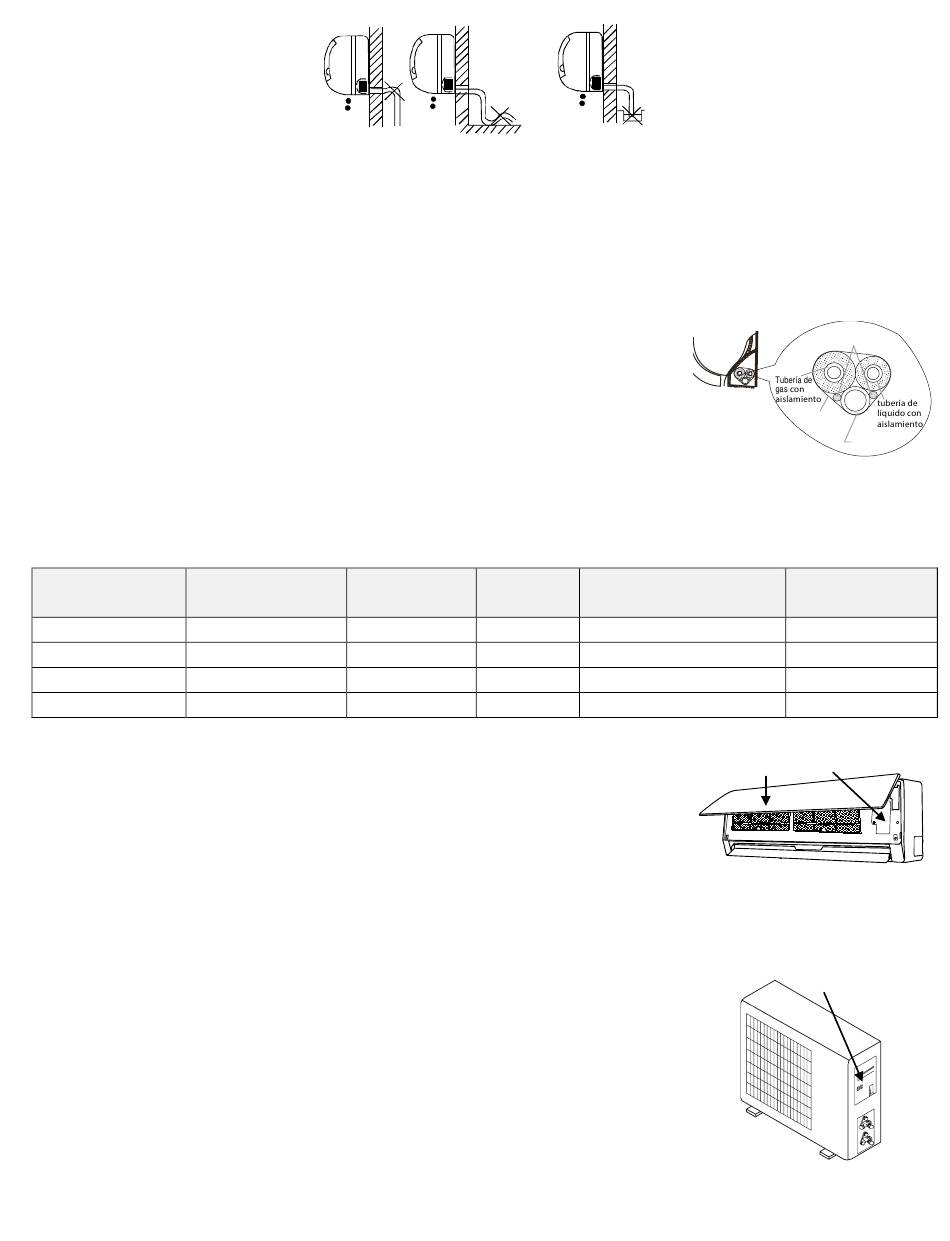

Empaquetado de los tubos
Una los tubos, los cables de conexión y el desagüe con cinta bien apretada y extendida de forma uniforme, como ilustra la
figura a lado.
El agua condensada de la parte trasera de la unidad se recoge en un recipiente y es evacuada fuera de la habitación. No
coloque nada en el recipiente.
IMPORTANTE
● Conecte primero la unidad interior y después la exterior.
● No saque los tubos directamente por detrás de la unidad interior.
● Tenga cuidado para no dejar flojo el tubo de desagüe.
● Aisle térmicamente ambas tuberías auxiliares.
● Asegúrese de que el tubo de desagüe se encuentra en la parte más baja del
conjunto.Si lo coloca por encima, la bandeja de vaciado podría rebosar hacia el interior de
la unidad.
● No cruce el cable de alimentación eléctrica ni lo trence con otros cables.
● Tienda el tubo de desagüe hacia abajo, de forma que el agua condensada fluya sin obstáculos.
● Mantenga los cables de alimentación están en contacto con la tubería
Longitud del tubo de
Modelos (W)
conexion minima (m)
2500W
3200W
4600W
6155W
Conexiones electricas
Conecte el cable a la unidad interior
1. El cable de conexión interior-exterior debe ser del tipo H07RN-F.
2. Levante el panel de la unidad interior y retire el tomillo; a continuación retire la tapa
de la ventanila.
3. Conectar la alimentación a la unidad externa con un cabel de tipo H07RN-F.
4. Conecte los cables a los terminales de acuerdo con sus marcas.
5. Cubra los cables que no se conecten con cinta aislante, de forma que no toquen
ningún componen
Conecte el cable a la unidad exterior
1. Retire la tapa de los componentes eléctricos de la unidad exterior.
2. Conecte los cables a los terminales siguiendo los números de identificación de los
bloques de termi nales interior y exterior.
3. Para impedir que entre agua, forme un bucle descendente con el cable, como ilustra
el diagrama de instalación de las unidades interior y exterior.
4. Aisle los cables no utilizados (conductores) con cinta de PVC. Dispóngalos de forma
que no toquen ningún componente eléctrico o metálico.
Longitud del tubo
de conexion (m)
5 15
5 20
5 20
5 25
Diferencia en Cantidad extra de refrigerante
el nivel (m)
que se debe cargar (g/m)
10
10
10
10
Cable por
interconexión
Unidad
interior
Cinta aislante
ΦLiquid/Φgas
Φ6,35/Φ9,52
16
Φ6,35/Φ9,52
16
Φ6,35/Φ12
16
Φ6,35/Φ16
40
Panel
Cables de conexiòn
UNIDAD INTERIOR
Cubierta
UNIDAD EXTERIOR
Descarga
condensado
