1. Fissaggio della piastra di sostegno

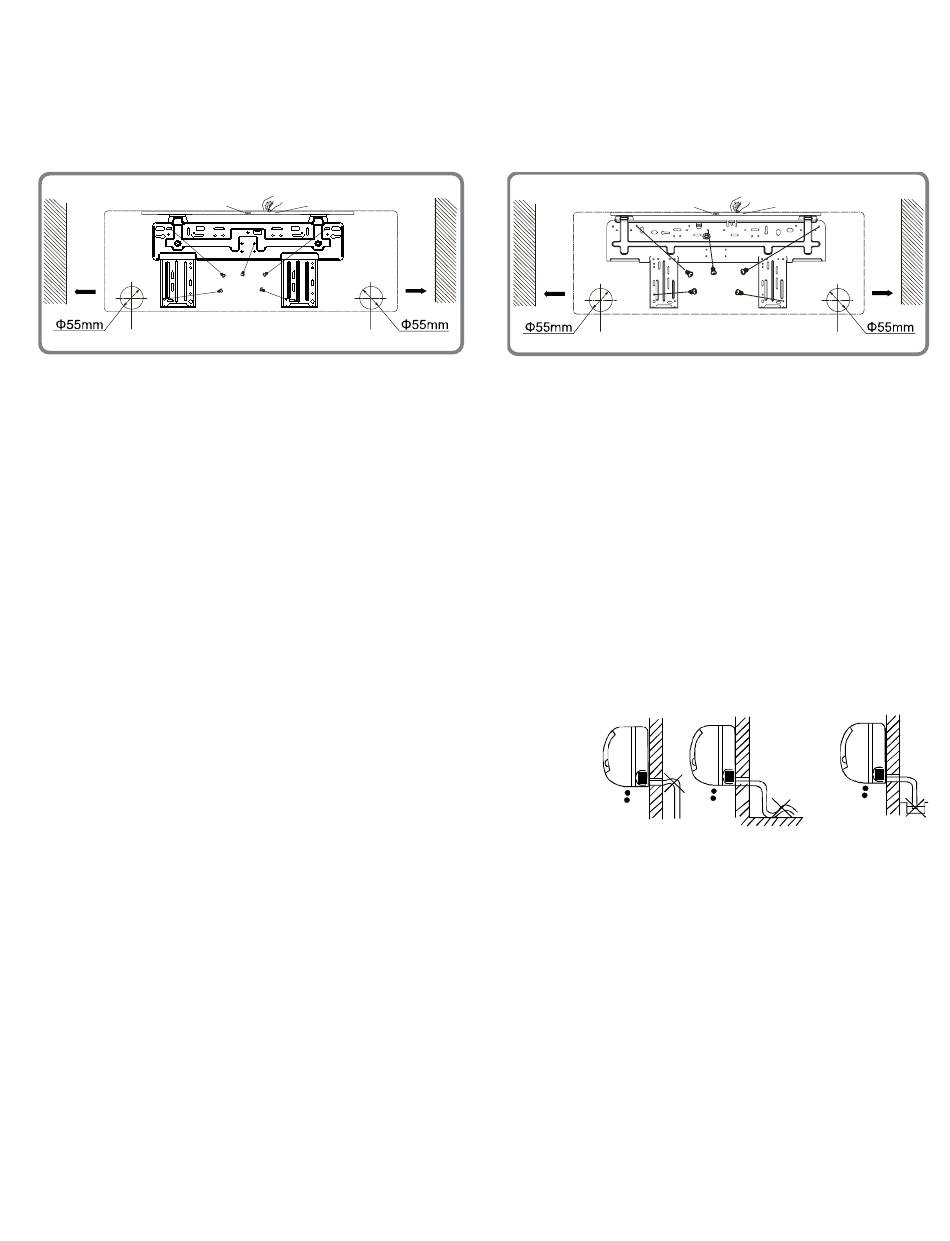

1. Installare la piastra di sostegno dell'unità interna orizzontalmente alla parete, e lasciare lo spazio necessario.
2. Se la parete è realizzata con mattoni o materiali simili, eseguire 5 fori di 5 mm. Inserire dei tasselli appropriati.
3. Fissare la piastra di installazione sulla parete con 5 viti di tipo "ST4.2X25TA". Fissare la piastra di installazione sulla
parete forando in corrispondenza dei punti indicati sulla piastra. (Salvo indicazioni contrarie, le dimensioni sono in mm).
Mod. 2500W, 3200W
Parete
Segno alla metà
Distanza
dalla
parete
superiore
150mm
Sinistra
(Foro tubazioni posteriore)
2. Foratura del muro per il passaggio delle tubazioni
1. Servendosi della piastra di installazione determinare la posizione ed il diametro del foro per le tubazioni.
2. Prestare particolare attenzione quando si fora onde evitare ferimenti.
3. Installazioni delle tubazioni e dello scarico
1. Posizionare il tubo di scolo con la pendenza verso il basso. Non installare il tubo come illustrato.
2. Nel prolungare il tubo di scolo, isolare la parte di collegamento con del nastro isolante, non lasciare che il tubo di scolo sia
allentato.
Connessione delle tubazioni
1. Rimuove la piastra posteriore da destra o da sinistra a seconda del lato scelto per le tubazioni.
2. Dopo aver attraversato la parete con le tubazioni, piegarle a destra o a sinistra mantenendo un adeguato spazio (43 mm)
come mostrato in figura.
3. Fissare le tubazioni del refrigerante.
Installazione dell'unità interna
1. Far passare le tubazioni attraverso la parete.
2. Mettere la parte superiore dell'unita interna (ed il relativo gancio) a
contatto con la piastra, quindi dopo aver spinto l'unità verso il basso,
muoverla per verificare se si è agganciata correttamente.
3. Per facilitare il collegamento delle tubazioni, sollevare l'unità interna e
inserire un supporto in gomma tra l'unità e la parete.
Togliere tutto dopo aver connesso le tubazioni.
4. Appoggiare la parte inferiore dell'unità interna alla parete. Quindi,
provare a muoverla per verificare se è fissata correttamente.
Installazione dell'unità esterna
Ancorare saldamente l'unità esterna con un bullone e con dadi da 10 o 8 mm di diametro; orizzontalmente su un supporto
rigido.
Montaggio del giunto di scolo.
Inserire la guarnizione nel gomito dello scolo, quindi inserire il giunto dello scolo nel foro basso della vaschetta dell'unità
esterna quindi ruotare di 90° per fissarlo saldamente. Collegare il giunto con il prolungamento del tubo di scolo (comprato a
parte), nel caso che l'unità esterna subisca perdite d'acqua durante il riscaldamento.
Avvolgimento delle tubazioni
Avvolgere le tubazioni dello scarico e dei cavi elettrici come mostrato nella figura a lato.
Poiché la condensa che si forma durante il funzionamento viene raccolta nell'apposita bacinella, evitare di ostruirla.
Parete
Livella
Distanza
dalla
parete
superiore
150mm
Destra
(Foro tubazioni posteriore)
Mod. 4600W, 6155W
Parete
Segno alla metà
Distanza
dalla
parete
superiore
150mm
Sinistra
(Foro tubazioni posteriore)
Parete
Livella
Distanza
dalla
parete
superiore
150mm
Destra
(Foro tubazioni posteriore)
