5 - PROGRAMMATION
5.1 - ETABLISSEMENT DES SET POINT
Appuyer sur la touche P puis la relâcher, le led OUT1 clignotera et le
display visualisera le Set 1 programmé. Pour le modifier il faut agir sur les
touches UP pour augmenter la valeur ou sur DOWN pour la diminuer. Ces
touches agissent pour un chiffre à la fois mais si elles restent appuyées pour
plus d'une seconde la valeur augmente ou diminue rapidement, et après
deux secondes dans la même condition la vitesse augmente ultérieurement
pour permettre la réalisation rapide de la valeur désirée. En appuyant
encore sur la touche P et en la relâchant le led OUT 2 clignotera et le Set2
programmé qui pourra être modifié en agissant sur les touches UP et
DOWN comme nous avons déjà fait la description, sera visualisé. La sortie
du mode de programmation du set se fait automatiquement en agissant sur
aucune touche pour 5 secondes environ, à ce point le display visualisera de
nouveau la valeur de procédé.
5.2 - PROGRAMMATION DES PARAMETRES
Pour avoir accès aux paramètres de fonctionnement de l'instrument il faut
appuyer sur la touche P et la maintenir appuyée pour 5 secondes environ,
après le led OUT1 clignotera et le display visualisera le code qui identifie le
premier paramètre. A ce point on peut relâcher la touche P et en agissant
sur les touches UP ou DOWN, sélectionner le paramètre désiré. Après avoir
sélectionné le paramètre sur lequel on veut travailler il faut appuyer sur la
touche P et en la maintenant appuyée, la valeur programmée sera donc
visualisée. Pour modifier cette valeur il faut toujours tenir appuyé la touche
P et agir en même temps sur les touches UP ou DOWN. Après avoir
programmé la valeur désirée il faut relâcher la touche P et le display
montrera de nouveau le sigle du paramètre sélectionné. En agissant sur les
touches UP ou DOWN on peut en sélectionner une autre et la modifier
comme la description déjà faite précédemment. Pour sortir du mode de
programmation il ne faut agir sur aucune touche pour 20 secondes environ,
l'instrument se reportera automatiquement au mode de fonctionnement
normal en visualisant la valeur de procédé.
Attendre toujours la sortie de la phase de programmation car si l'instrument
est éteint avant la sortie toutes les données insérées pendant la dernière
session ne seront pas mises en mémoire.
5.3 - ETABLISSEMENT DES LIMITES D'ENTREE
Si l'instrument est prévu avec une entrée pour des signaux normalisés
4...20 mA, 0...20 mA ou 0...10 V il faut programmer les limites d'entrée
pour la visualisation correcte de la mesure. Par exemple, si la sonde à
brancher a une étendue de 0 ... 100 bar, il faudra programmer 0 comme
pour le paramètre "Lci" (référence minimum ou début d'échelle) et 100 au
paramètre "Hci" (référence maximum ou fin d'échelle). C'est la même
chose si on décide d'avoir une visualisation avec un point décimal, il faudra
modifier ces paramètres. Par exemple si l'instrument est branché à une
sonde d'humidité avec une étendue de 20...99 %RH et si on décide di
visualiser la grandeur avec le point décimal il faudra d'abord programmer
le paramètre "dP" comme "on" et ensuite les paramètres "Lci" à 20.0 et
"Hci" à 99.9.
6 - DESCRIPTION DES PARAMETRES
Ci-après il y a une description de tous les paramètres dont l'instrument peut
être fourni, on rappelle que certains d'entre eux pourront ne pas être
présents parce qu'ils dépendent du type d'instrument utilisé ou parce qu'ils
sont automatiquement non validés en tant que paramètres non nécessaires.
d1 - DIFFERENTIEL D'INTERVENTION 1: Valeur entre activation et
désactivation par rapport au Set1 de la sortie OUT1.
TECNOLOGIC - THP 48 USER MANUAL (F - D) - Vr. 06 - ISTR 00294 - PAG. 4
d2 - DIFFERENTIEL D'INTERVENTION 2: Valeur entre activation et
désactivation par rapport au Set2 de la sortie OUT2.
db - ZONE NEUTRE : Valeur qui représente la semi-bande de la Zone
Neutre placée entre le Set1 dans le même mode de fonctionnement.
LS1 - SET MINIMUM 1: Valeur minimum programmable comme Set1 ou
limite inférieure du Set1.
LS2 - SET MINIMUM 2: Valeur minimum programmable comme Set2 ou
limite inférieure du Set2.
HS1 - SET MAXIMUM 1: Valeur maximum programmable comme Set1
ou limite supérieure du Set1.
HS2 - SET MAXIMUM 2: Valeur maximum programmable comme Set2
ou limite supérieure du Set2.
Pb - BANDE PROPORTIONNELLE: Ampleur de la bande autour du Set1
où se fait le réglage proportionnel.
It - TEMPS INTEGRAL: Temps intégral à programmer dans l'algorithme
de réglage PID.
dt - TEMPS DERIVATIF: Temps dérivatif à programmer dans l'algorithme
de réglage PID.
rSt - RESET MANUEL: Valeur d'Offset pour la bande proportionnelle.
od - RETARD DES SORTIES: Retard à partir du moment où le réglage
demande une variation de l'état des sorties jusqu'au moment où il se fait
réellement, soit pour l'activation que pour la désactivation (en sec.). Le
retard n'est pas opérant sur la sortie OUT1 dans le mode de réglage PID.
Ct - TEMPS DE CYCLE: Temps de cycle pour la sortie OUT1 quand le
réglage proportionnel dans le mode de réglage PID intervient.

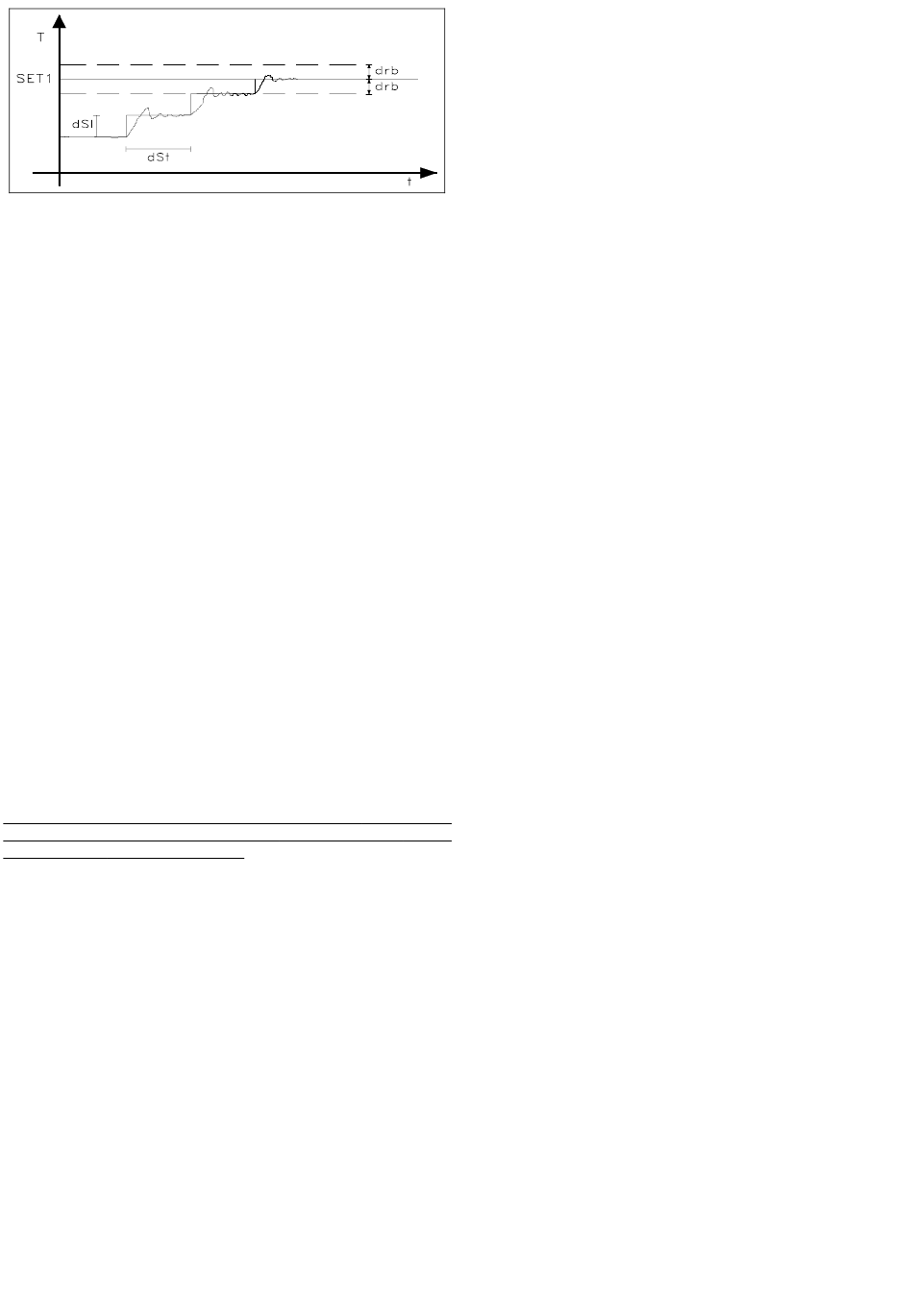

drb - BANDE RESTART DU SET DYNAMIQUE : Semi-bande
symétrique entre le Set qui établit la zone en dehors de laquelle le
fonctionnement du Set dynamique se fait.
dSI
-
ACCROISSEMENT
d'accroissement du Set point dynamique après deux instants successifs
établis par le paramètre "dST"
dSt - INTERVALLE D'ACCROISSEMENT DU SET DYNAMIQUE:
Intervalle de temps entre un accroissement du Set dynamique et le successif
(en secondes).
Lci - LIMITE INFERIEURE DE L'ENTREE POUR LES SIGNAUX
NORMALISES: Valeur que l'instrument doit visualiser quand il y a la
valeur minimum au circuit d'entrée (4 mA, 0 mA, 0 V).
Hci - LIMITE SUPERIEURE D'ENTREE POUR LES SIGNAUX
NORMALISES: Valeur que l'instrument doit visualiser quand il y a la
valeur maximum au circuit d'entrée (20 mA, 10 V).
CAL - CALIBRAGE: Offset positif ou négatif qui est additionné à la
valeur lue par la sonde avant la visualisation à laquelle le fonctionnement
de réglage aussi est lié. Ce paramètre peut être nécessaire pour un nouveau
tarage de l'instrument.
Ft - TYPE DE REGLAGE: Il permet de sélectionner un des divers modes
de réglage que l'instrument offre : ON/OFF (on), PID (Pi) ou Zone Neutre
(nr).
PSE - SONDE D'ENTREE: Elle permet de sélectionner, si le modèle de
l'instrument est pour les thermocouples ou pour les thermorésistances,
différents types de sonde en entrée : pour les thermocouples J (FE), K (Cr),
S (rh) et pour les thermorésistances Pt100 (Pt), Ni100 (ni). Au changement
de ce paramètre on recommande d'attendre la sortie de la phase de
programmation et ensuite d'éteindre et d'allumer encore l'instrument.
OCO - LIAISON SET: Elle permet d'établir si les deux Set doivent être
indépendants ou si le Set2 doit être considéré relatif au Set1 (in =
indépendants, di = dépendants).
HC1 - MODE DE FONCTIONNEMENT DE LA SORTIE 1: Il établit si la
sortie OUT1 doit fonctionner avec une action inverse (par ex. Chauffage,
Humidification, etc.) ou avec une action directe (par ex. Réfrigération,
Déshumidification, etc.) (H = inverse, C = directe).
HC2 - MODE DE FONCTIONNEMENT DE LA SORTIE 2: Il établit si la
sortie OUT2 doit fonctionner avec une action inverse (par ex. Chauffage,
Humidification, etc.) (H = inverse, C = directe).
dP - POINT DECIMAL: Il permet d'insérer le point décimal dans la
visualisation et ensuite d'établir la résolution du display (1 ou 0,1) mais pas
le Set, les limites du Set (par. "LS", "HS") et les limites d'entrée (par. "Lci"
et "Hci"), qui doivent être modifiés à main. Par exemple si le Set était 20 et
le point décimal est inséré, le Set sera 2.0 (on = avec point décimal, oF =
sans point décimal). (Il est disponible seulement pour les modèles avec
entrée PTC et RDT ou pour les signaux normalisés).
DU
SET
DYNAMIQUE:
Valeur
