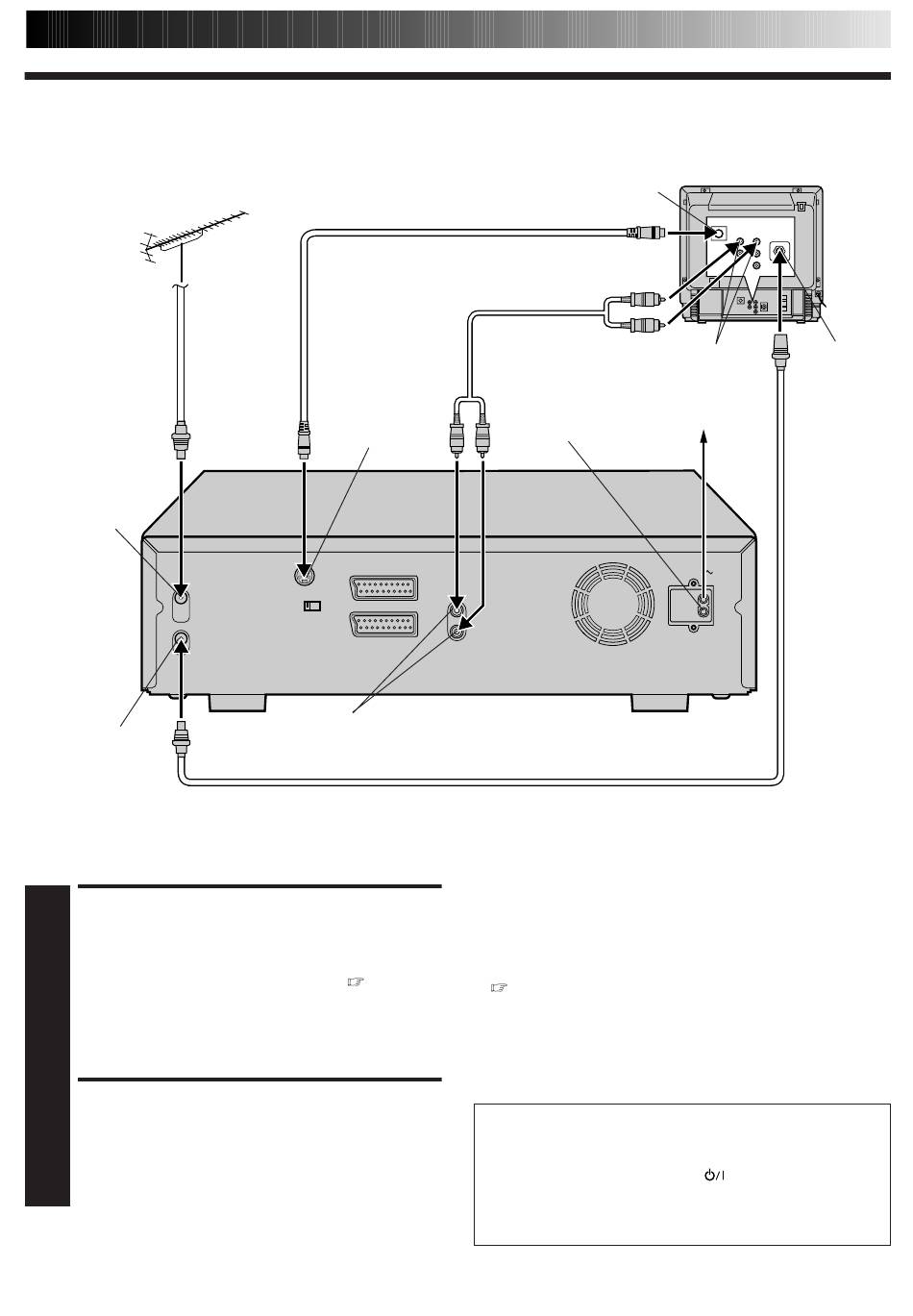

Raccordement S-VIDEO
ENTREE
ANTENNE
ANTENNE
ENTREE
SORTIE
SORTIE
ANTENNE
● Pour raccorder un téléviseur avec connecteurs d'entrée
S-VIDEO/AUDIO ...
RACCORDER LE MAGNETO-
SCOPE AU TELEVISEUR
1
a- Raccorder l'antenne au magnétoscope et au téléviseur
comme dans "Raccordements de base" (
b- Raccorder le connecteur S SORTIE du magnétoscope
au connecteur d'entrée S-VIDEO du téléviseur.
c- Raccorder les connecteurs SORTIE AUDIO du
magnétoscope aux connecteurs d'entrée audio du
téléviseur.
BRANCHER LE MAGNETO-
SCOPE SUR LE SECTEUR
2
Raccorder le cordon d'alimentation fourni à la prise
d'entrée secteur sur le panneau arrière de l'enregistreur
et à une prise secteur.
Câble S-Vidéo (non fourni)
Câble audio
(non fourni)
SORTIE S-VIDEO
(S SORTIE)
AV1 ENTREE/SORTIE (L-1)
S SORTIE
(DV/VHS)
AV1 SORTIE
NORM. Y/C
AV2 ENTREE/DECODEUR ( L-2 )
SORTIE AUDIO
Câble RF (fourni)
p. 4).
Connecteur
d'entrée S-VIDEO
Prise d'entrée
secteur
SORTIE
AUDIO
(DV/VHS)
G
D
REMARQUES:
● Vous pouvez obtenir des images S-VHS de haute qualité.
● Si votre téléviseur n'est pas stéréo, utiliser les connecteurs
SORTIE AUDIO du magnétoscope pour le raccordement à un
amplificateur audio pour la reproduction du son Hi-Fi stéréo.
(
p. 60)
● Pour faire fonctionner le magnétoscope avec votre téléviseur
en utilisant le raccordement S-VIDEO, régler votre téléviseur
sur le mode AV.
● Pour changer le mode du téléviseur, se reporter au manuel
d'instructions de votre téléviseur.
Après avoir branché le cordon secteur à une prise de
courant, l'affichage du réglage de pays apparaît sur l'écran
TV et/ou sur le panneau d'affichage avant du
magnétoscope lorsque la touche
la télécommande est pressée la première fois pour mettre
en marche l'alimentation du magnétoscope; passer à la
page 8 pour effectuer le réglage automatique.
Arrière du téléviseur
Prise
Connecteurs
d'antenne
d'entrée AUDIO
Prise secteur
CA ENTREE
Panneau arrière
sur le magnétoscope/
7
