Connexions des câbles haute tension
Tout contact avec une tension dangereuse peut entraîner des blessures
graves ou la mort.
• Débranchez et consignez l'alimentation avant d'installer ou d'entretenir l'équipement.
• Connectez le moteur, le SubDrive Utility, la plomberie métallique, et toutes les autres
parties métalliques près du moteur ou du câble à la borne de terre de l'alimentation avec un
fil dont la taille ne doit pas être inférieure à celle des fils du câble du moteur.
• Installez et câblez conformément à tous les codes de construction électrique locaux et
nationaux en vigueur.
Mise à la terre
Un risque de bris
• Assurez-vous que le système est correctement mis à la terre dans son ensemble et jusqu'au
panneau d'alimentation. Une mauvaise mise à la terre peut entraîner la perte de la
protection contre la surtension et du filtrage des interférences.
• Les boîtiers non métalliques ne fournissent pas de mise à la terre entre les raccords du
conduit. Lorsque vous utilisez un conduit métallique, installez des manchons de mise à la
terre homologués et des fils d'un calibre minimal de 10 AWG homologués selon les codes
nationaux et locaux.
• Lorsque vous installez un conduit métallique rigide, raccordez ce dernier au moyeu AVANT
de raccorder le moyeu au boîtier du variateur.

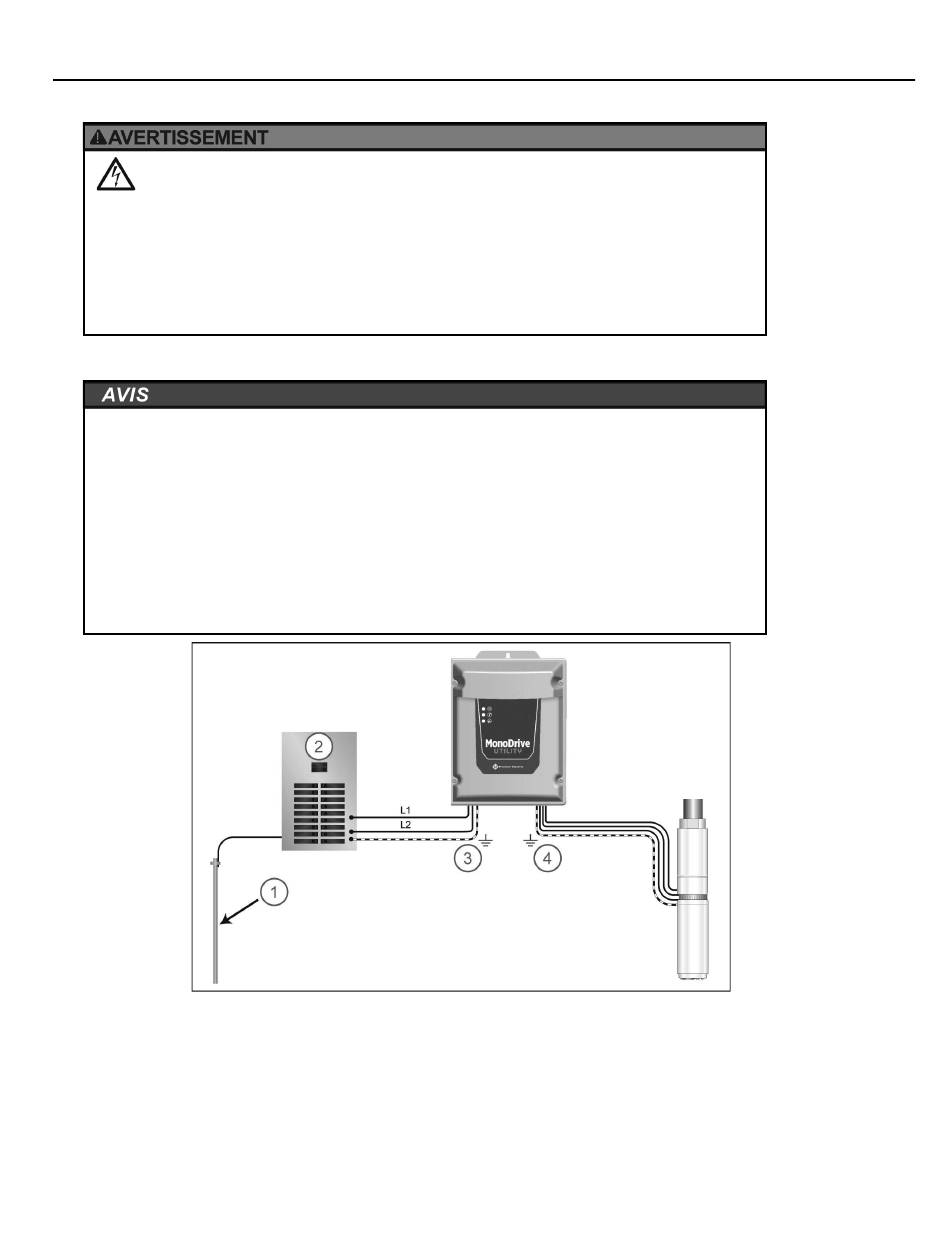

Suivez ces consignes de mise à la terre pour garantir sécurité et performance.
1. Assurez-vous qu'un piquet de terre est correctement installé et connecté au panneau d'alimentation.
2. Panneau d'alimentation.
3. Un fil de mise à la terre de l'alimentation d'entrée doit relier le panneau d'alimentation au variateur.
4. Un fil de mise à la terre de sortie dédié doit relier le variateur au moteur. Les fils du moteur et de mise à
la terre doivent être mis en faisceau ensemble.
,
ou de dysfonctionnement du variateur peut survenir.
INSTALLATION ET CONFIGURATION
Installation électrique
19
