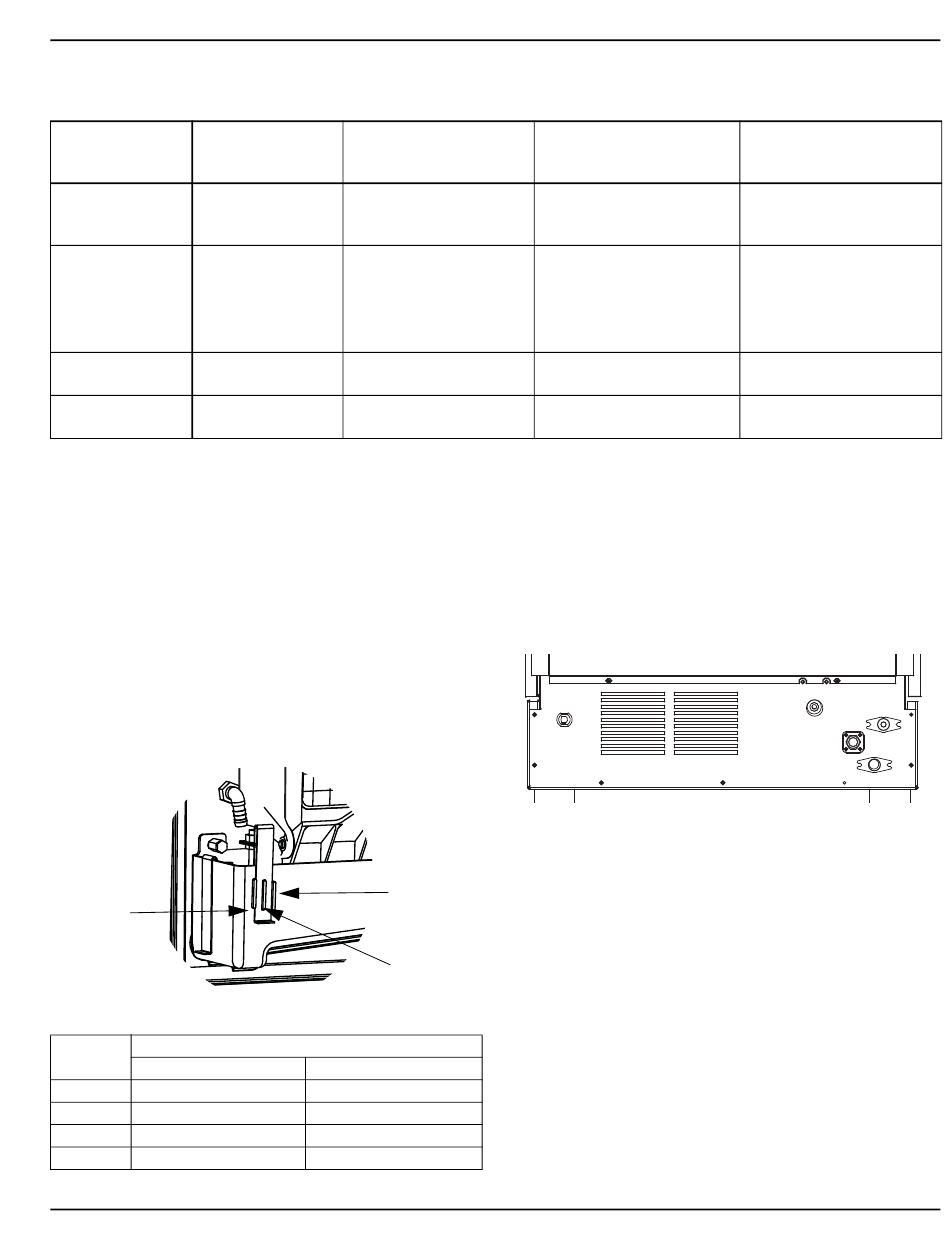

Dimensionnement/Raccordements des conduites d'alimentation en eau et d'évacuation
Température
Emplacement
4 C (40 F) Min.
Arrivée d'eau
32 C (90 F) Max.
pour la fabrication
de glaçons
4 C (40 F) Min.
Arrivée d'eau
32 C (90 F) Max.
de condenseur
Évacuation d'eau
du condenseur
Évacuation
de bac
RÉGLAGE DU NIVEAU D'EAU
Le niveau d'eau peut être réglé à trois niveaux.
1. Tirer vers l'avant au bas du support jusqu'au
dégagement de la languette.
2. Glisser le support sur la languette souhaitée et
relâcher.
• La position du centre est le réglage normal de
l'usine.
• Pour augmenter l'épaisseur du pont, hausser le
niveau d'eau.
• Pour diminuer l'épaisseur du pont, abaisser le niveau
d'eau.
Pont plus
épais
Glace poids une cycle
é
Mod le
Minimum - Maximum
U140 1,13 - 1,36 lbs
U190 2,26 - 2,93 lbs
U240 2,26 - 2,93 lbs
U310 2,26 - 2,93 lbs
Part Number 040002909 Rev01 4/15
Pression
de l'eau
137,9 kPa (20 psi) Min.
551,5 kPa (80 psi) Max.
137,9 kPa (20 psi) Min.
1034,2 kPa (150 psi) Max.
---
---
Pont plus
mince
Réglages
par défaut
à l'usine
Minimum - Maximum
513 - 617 grams
1025 - 1329 grams
1025 - 1329 grams
1025 - 1329 grams
Raccordement de la
d'eau machine à glaçons
Filetage femelle de tuyau de
Filetage femelle de tuyau de
U310 seulement
Filetage femelle de tuyau de
--- Filetage femelle de tuyau de
--- Filetage femelle de tuyau de
RACCORDS D'ÉVACUATION/D'EAU
A. Arrivée d'eau potable
B. Drain
C. Arrivée d'eau du condenseur - (Refroidi à l'eau
seulement)
D. Sortie d'eau du condenseur - (Refroidi à l'eau
seulement)
Instructions d'installation
Dimension de tubulure
jusqu'à raccordement
de machine à glaçons
3/8 po diamètre intérieur
3/8 po
3/8 po diamètre intérieur
3/8 po
U310 seulement
1/2 po diamètre intérieur
1/2 po
1/2 po diamètre intérieur
1/2 po
1/2 po diamètre intérieur
1/2 po
minimum
minimum
minimum
minimum
minimum
C
D
A
B
