FI
SÄHKÖKESKUS
ELCENTRAL
N L1 L2 L3
Vikavirtasuojakytkin
Jordfelsbrytare
Saunahuone/
Bastuutrymme
B2
B1
Kiuas/Aggregat
max. 11 kW

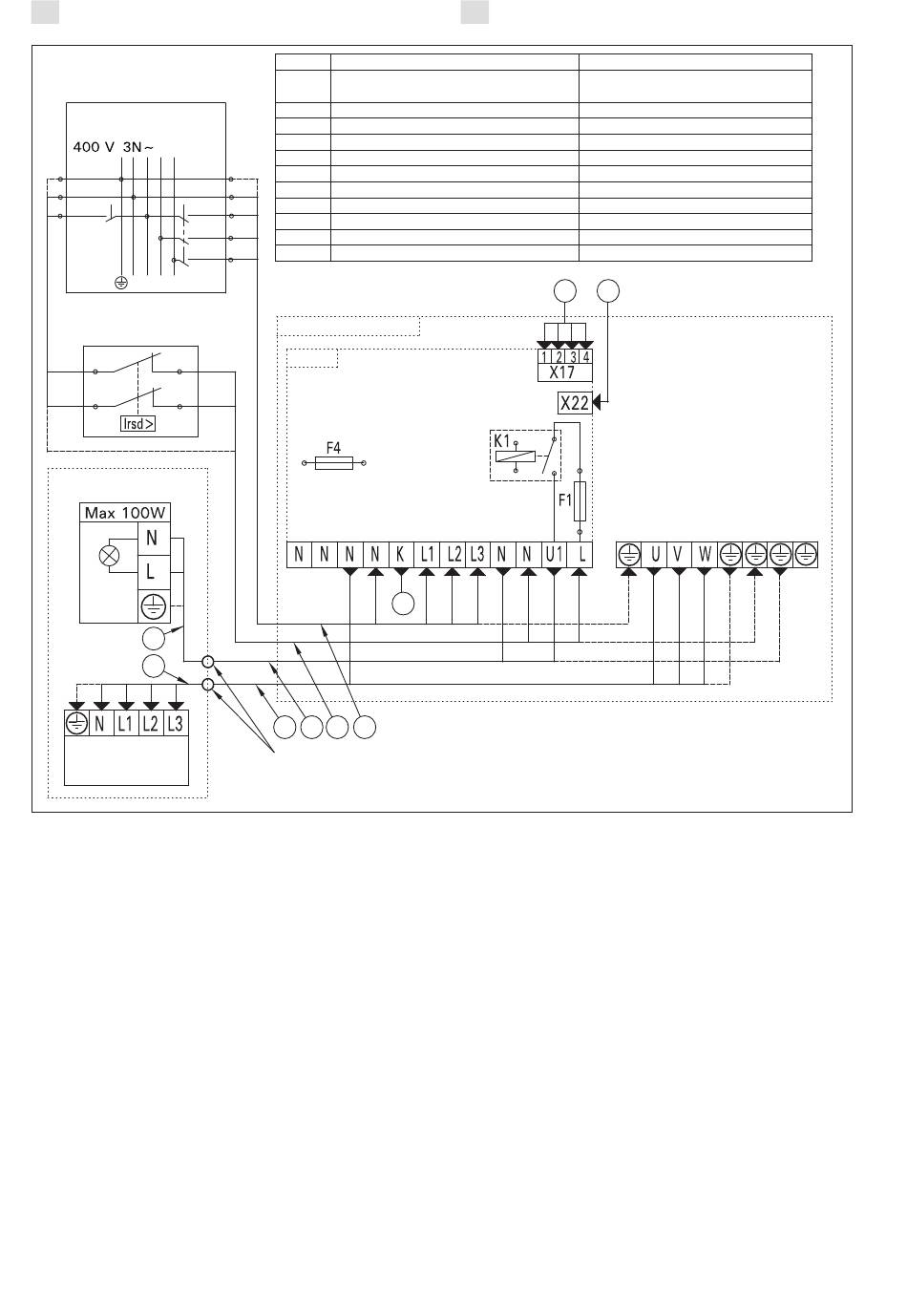

Kuva 4. Sähkökytkennät
Bild 4. Elektriska anslutningar
14
1 Sähkölämmityksen ohjaus
2 Lämpöanturi (3=pun, 4=kelt)
Ylikuumenemissuoja
3
Ohjauspaneeli
A1
5 x 2,5 mm²
A2
3 x 1,5 mm²
B1
5 x 1,5 mm² H07RN-F
B2
3 X 1,5 mm² H07RN-F
F1
T2.5AH
F4
40mA
K1
Lisätoiminto (esim. valaistus)
XX110
Ohjauskeskus
WX600
Piirikortti
CX110, CS110
WX600
1
A1 A2 A2 A1
KYTKENTÄRASIA
KOPPLINGSDOSA
SV
Styrning för eluppvärmning
Temperaturgivare (3=röd, 4=gul)
(
1=sin, 2=valk) Överhettningsskydd (1=blå, 2=vit)
Styrpanel
5 x 2,5 mm²
3 x 1,5 mm²
5 x 1,5 mm² H07RN-F
3 X 1,5 mm² H07RN-F
T2.5AH
40mA
Tilläggsfunktion (t. ex. belysning)
Styrenhet
Kretskort
2 3
