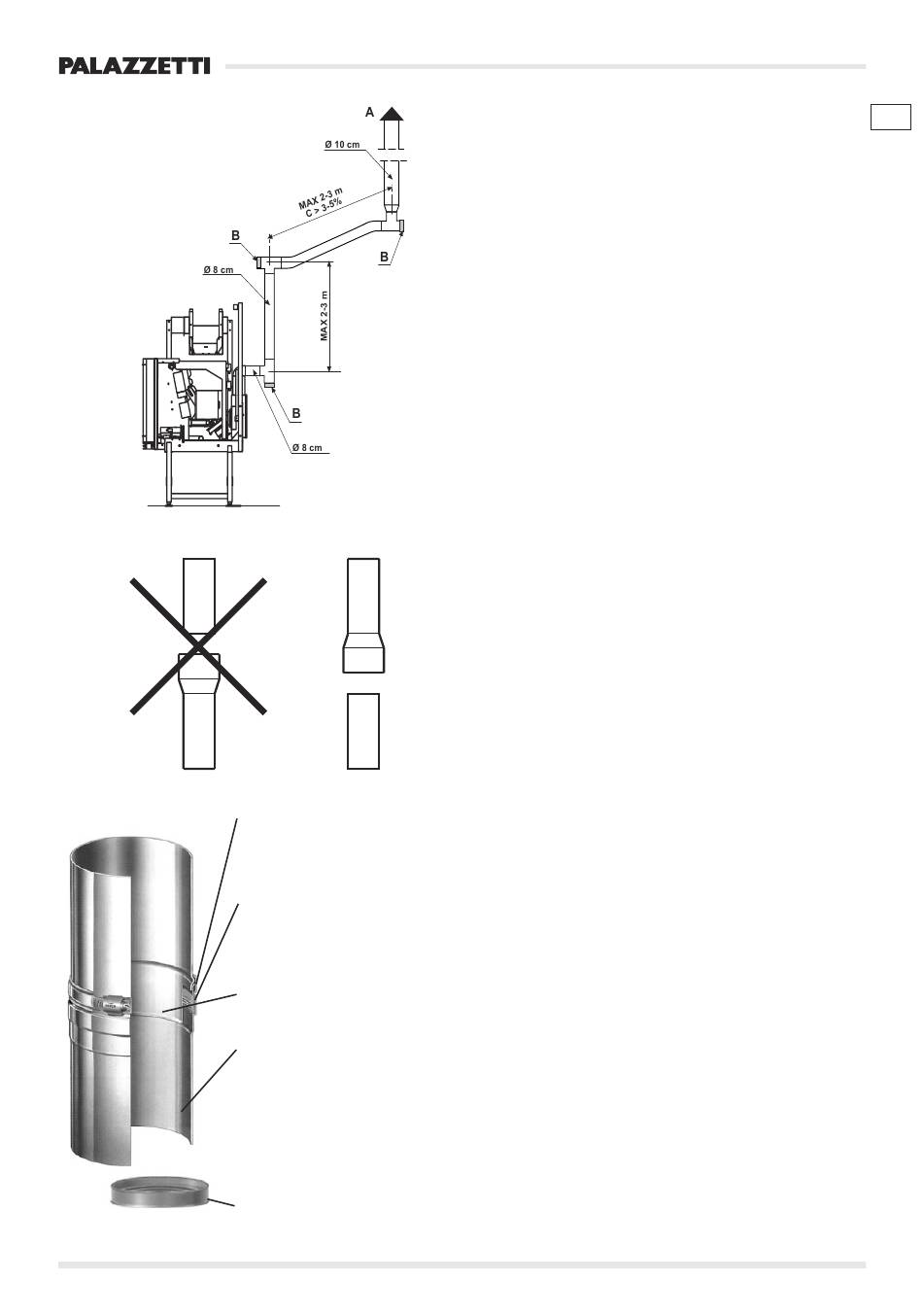

A) Mitron anti-vent
Chimenea antiviento
B) Regard, Registro
C) Inclinaison, Inclinación
H) Hauteur, Altura
Fig. 5.4.3
30/92
Fig. 5.4.1
Fig. 5.4.2
A) Collier de sécurité à serrage
rapide.
Abrazadera de seguridad de
cierre rápido.
B) Logement de garniture pour
fonctionnement en surpression.
Alojamiento junta para el
funcionamiento en sobrepresión.
C) Système de jonction à godet.
Sistema de conexión "en copa".
D) Acier inoxydable AISI 316L.
Finition brillante BA avec soudure
longitudinale certifiée, laser ou
TIG
Acero inoxidable AISI 316L.
Acabado pulido BA con
soldadura longitudinal certificada,
con láser o TIG.
E) Garniture au silicone.
Junta de silicona.
cod. 004721678 - 06/2006
5.5
CONDUIT D'ÉVACUATION DES FUMÉES
!
Durant le fonctionnement du poêle, la chambre de
combustion est en dépression, il est par
conséquent nécessaire de s'assurer que
l'évacuation soit parfaitement HERMÉTIQUE.
-
Une fois choisi le lieu d'installation, définir, en
tenant compte des cotes indiquées au chapitre 5.3,
le parcours du conduit d'évacuation des fumées.
-
Les tuyaux à utiliser pour l'évacuation des fumées
doivent être rigides, en acier aluminé peint
(épaisseur minimum 1,5 mm) ou en acier inox
(épaisseur minimum 0,5 mm) d'un diamètre
nominal de 8 cm avec garnitures (jusqu'à 5 mètres
de longueur) ou de 10 cm (en cas de longueur
supérieure à 5 mètres) - (Fig. 5.5.1).
!
Isoler le conduit à l'aide de matériau isolant
(laine de roche d'une épaisseur minimum de 2
cm) ou bien d'utiliser un conduit en acier à
double paroi.
!
-
il est impérative de veiller à ce que la partie initiale
soit verticale sur un minimum de 1,5 mètre afin
de garantir la bonne expulsion des fumées.
Il est recommandé de ne pas dépasser un maximum de
5 ou 6 changements de direction et d'utiliser pour ces
derniers des coudes à 45-90° ou des raccords et des T.
-
les tuyaux doivent être raccordés de telle sorte que
le raccord femelle se trouve en bas pour garantir
la tenue aux fumées et à la condensation; à cet
effet doivent également être appliquées des
garnitures au niveau des jonctions (Fig. 5.5.2).
-
au niveau des changements de direction horizontaux
et verticaux du conduit d'évacuation des fumées,
utiliser des raccords en «T» pourvus de regards.
-
la longueur des parties horizontales doit être de 2
à 3 mètres maximum; elles doivent être inclinées
vers le haut de 3 à 5%.
-
le conduit doit être fixé au mur à l'aide de colliers
prévus à cet effet.
DANGER
!
Le conduit d'évacuation des fumées ne doit EN
AUCUN CAS être raccordé:
-
à un conduit de cheminée utilisé pour d'autres
appareils de chauffage (chaudière, poêle,
cheminée, etc.);
-
à un système d'extraction d'air (hottes, évent,
etc.) quand bien même intubé.
DANGER
!
Il est interdit d'installer des vannes d'interruption
et de tirage.
!
Dans le cas où le conduit d'évacuation des fumées
serait d'une longueur supérieure à 5 mètres ainsi
qu'en conditions de faible tirage (nombreuses
courbes, terminaison d'évacuation non adaptée,
etc.), l'expulsion des fumées ne peut être
pleinement satisfaisante. Il est dans ce cas
nécessaire de modifier les paramètres de
fonctionnement (expulsion des fumées et charge
de pellets) de façon à adapter le poêle aux
caractéristiques effectives de l'évacuation des
fumées. A cet effet prendre contact avec les service
d'assistance technique.
ECOFIRE DA INSERIMENTO IDRO
