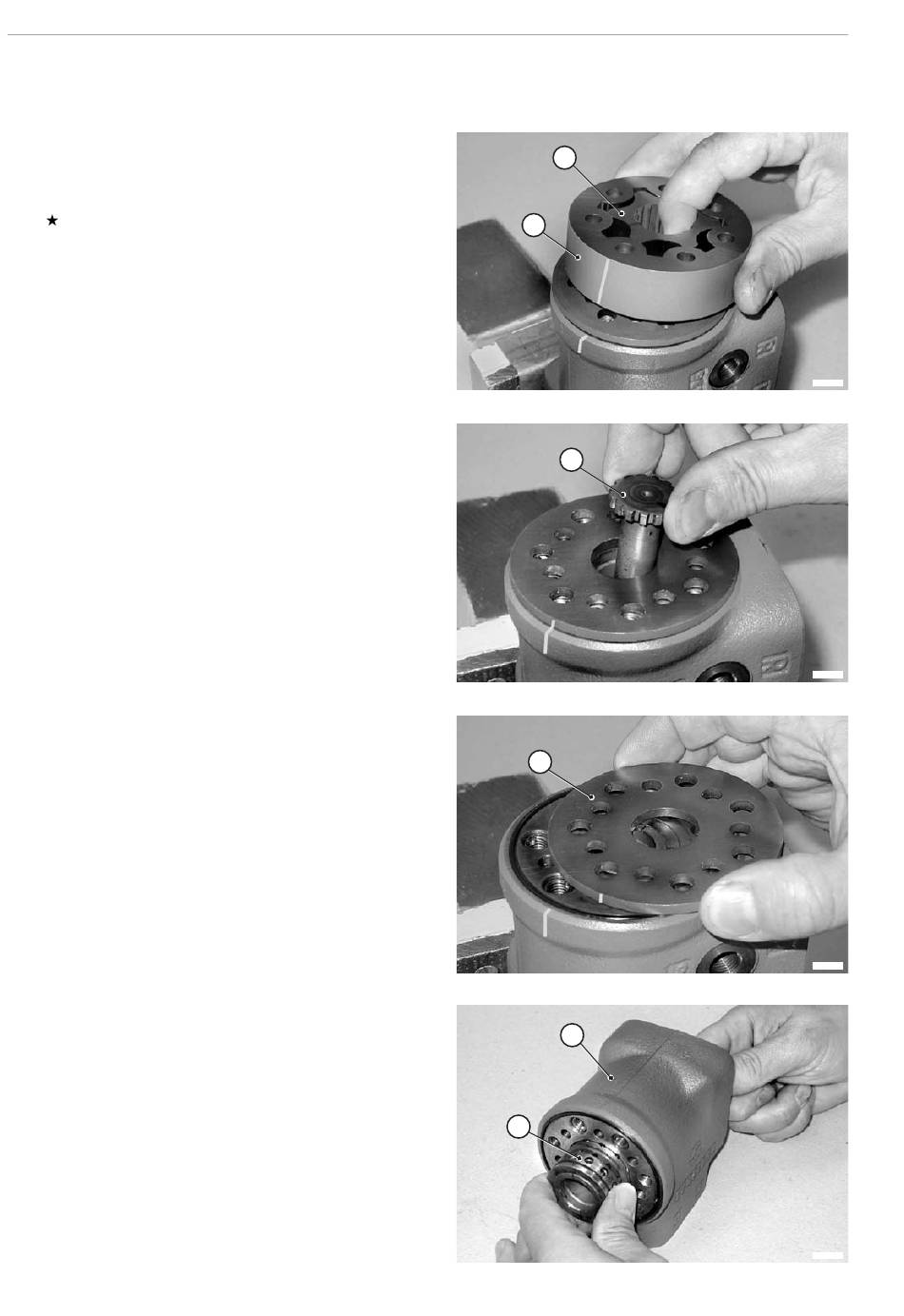

5 - Marquer la position entre le rotor (9) et l'arbre d'en-
traînement (10).
Déposer simultanément la bague extérieure (8) et le
rotor (9).
Pour la dépose, faire coulisser le groupe latérale-
ment et simultanément le soulever.
6 - Extraire l'arbre d'entraînement (10).
7 - Déposer le disque d'arrêt (11) en le faisant coulisser la-
téralement.
8 - Enlever de l'étau la direction hydrostatique complète
(1) et la poser horizontalement.
Tourner la broche d'entraînement (12) insérée dans le
distributeur (13) en position horizontale et extraire le
distributeur complet sans déposer le roulement axial
(14).
30-78
DIRECTION HYDROSTATIQUE
9
8
10
11
1
13
F0020650
F0020660
F0020670
F0020680
