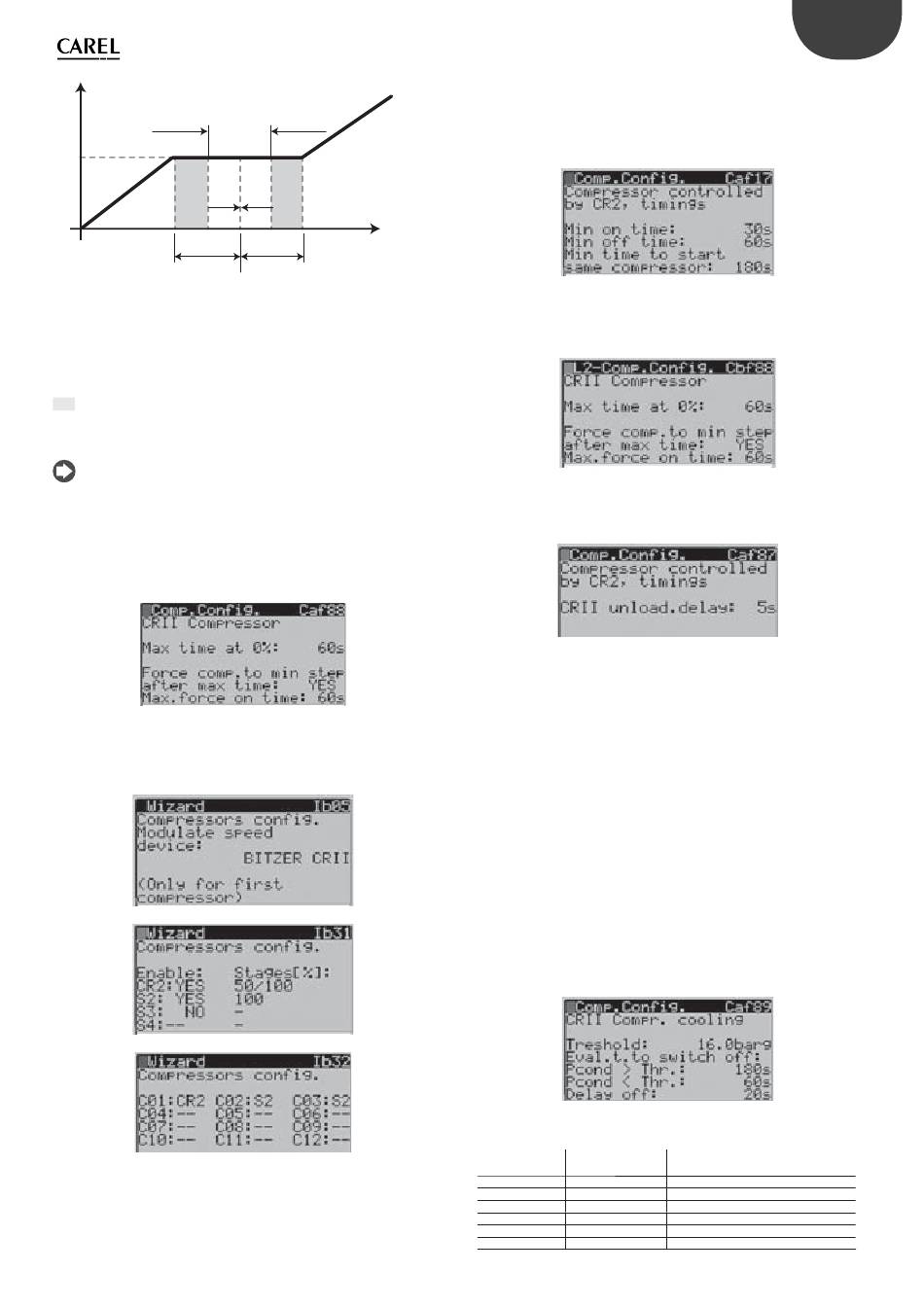

min mod.
diff
CRII
diff NZ
Set point
Légende:
MIN mod. = actual capacity CRII
MAX mod. = 100% capacity
MAX mod. = actual capacity CRII
MIN mod. = 0% of CRII
Total capacity doesn't change
Dans les deux cas, la capacité totale ne change pas dans la zone grise
comprise entre les seuils de la zone neutre et les diff érentiels du CRII.
Remarque: Lorsque la pression d'aspiration diminue et que l'on
sort de la zone neutre, les compresseurs sont éteints les uns après les
autres en variant la capacité du CRII pour obtenir une bonne modulation.
En descente, le compresseur CRII se met sur 0 % avant d'éteindre un autre
compresseur et peut rester dans cet état pendant une durée
préconfi gurée à l'état dans lequel se trouvent les autres compresseurs
actifs. Si c'est le dernier compresseur actif à ce moment-là, après s'être
mis sur 0 %, il s'éteint immédiatement.
Confi guration
Il est possible de confi gurer un système avec des compresseurs CRII
directement à partir du wizard (assistant). Dans la procédure suivante, la
sélection d'un compresseur CRII à deux stades de partialisation 50 %-100
% est illustrée:
Temps:
Min Ton temps minimum ON:
•
120 s jusqu'à 5,5 kW
•
180 s jusqu'à 15 kW
•
300 s au-dessus de 15 kW
max mod.
diff
CRII
Psuct
diff NZ
Fig. 6.t
Min Toff temps minimum OFF:
•
range [5 s ... 999 s]
Min time to start same compressor correspond au temps minimum entre
deux allumages consécutifs du même compresseur:
•
range [ 5 s ... 999 s]
Max time with compressor on with load bypassed correspond au temps
maximum pendant lequel le compresseur CRII peut rester actif avec
capacité à 0 % et au terme duquel une partialisation est activée.
•
Jusqu'à 120 s
CRII unloader delay correspond au retard sur l'activation d'une
partialisation.
•
range [5 s ... 999 s]
Ventilateur de refroidissement supplémentaire
Pour prévenir le dysfonctionnement du compresseur CRII à cause de
températures de service élevées, le pR300 peut activer un ventilateur
installé sur le compresseur pour assurer un refroidissement supplémentaire
de ce dernier. pR300 ne gère pas l'enveloppe du compresseur CRII.
L'activation du ventilateur de refroidissement supplémentaire s'eff ectue
en fonction de deux variables:
•
Capacité actuelle du CRII
•
Pression de condensation
avec des cas spécifi ques pour la ligne de température moyenne et de
basse température.
Ventilateur pour ligne de température moyenne
Pour la gestion du ventilateur, les paramètres devant être confi gurés sont
les suivants:
•
Seuil de pression de condensation (par défaut, 16 bars)
•
Temps d'évaluation de l'extinction avec pression supérieure au seuil
(par défaut, 180 s)
•
Temps d'évaluation de l'extinction avec pression inférieure au seuil (par
défaut, 60 s)
•
Retard sur l'extinction (par défaut, 20 s)
Le tableau ci-dessous indique les cas d'activation du ventilateur se
référant aux valeurs par défaut:
Condensing CRII % activation (*) Fan
pressure (Pcond)
50%  0%
Pcond >= 16bar
50%  0%
Pcond < 16bar
Pcond >= 16bar 0%
Pcond < 16bar 0%
Pcond >= 16bar 50%
Pcond < 16bar 50%
41
FRE
Switch on
Keep off or switch off after 0s + 20s
Keep on
Keep off or switch off after 60 s + 20s
Keep off or switch off after 180 s + 20 s
Keep off or switch off after 60 s + 20 s
