3 Montage
"
42
Montage en armoire électrique
1.
Préparer l'ouverture de l'armoire électrique .
2.
Faire passer le boîtier par l'avant de la découpe d'armoire.
3.
Visser les supports sur le boîtier pour montage mural.
4.
Visser les broches filetées dans les supports et serrer jusqu'à ce que le boîtier soit
bien positionné sur la paroi de l'armoire.Serrer les contre-écrous. Un autre support
n'est pas nécessaire.

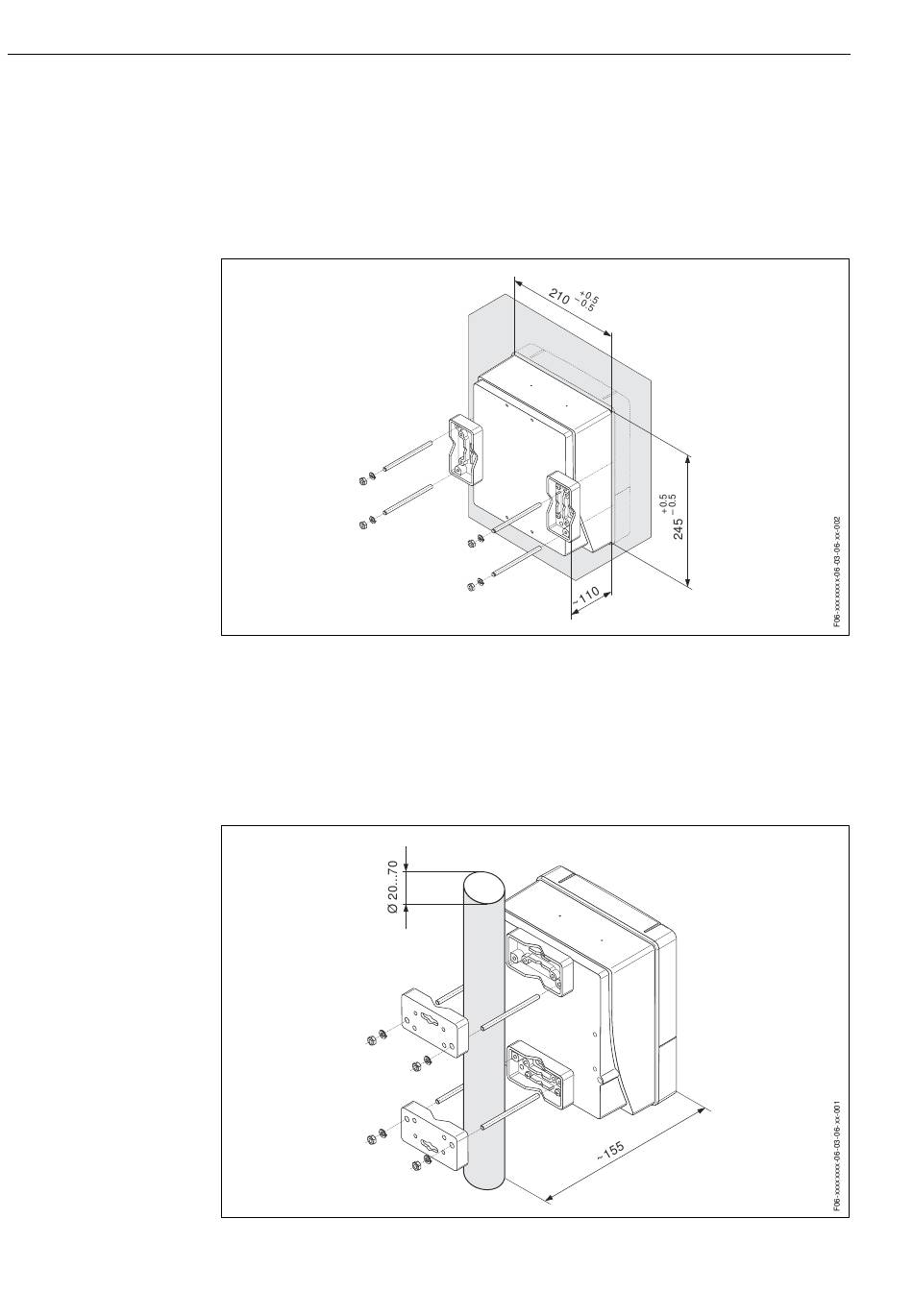

Fig. 26 : Montage en armoire électrique (boîtier pour montage mural)
Montage sur colonne
Le montage est réalisé selon les indications à la fig. 27.
Attention !
Si une conduite chaude est utilisée pour le montage, il faudra veiller à ce que la tempé-
rature ambiante ne dépasse pas la valeur max. admise de +60 °C.
Fig. 27 : Montage sur colonne (boîtier pour montage mural)
Promag 53 PROFIBUS-DP/-PA
Endress+Hauser
