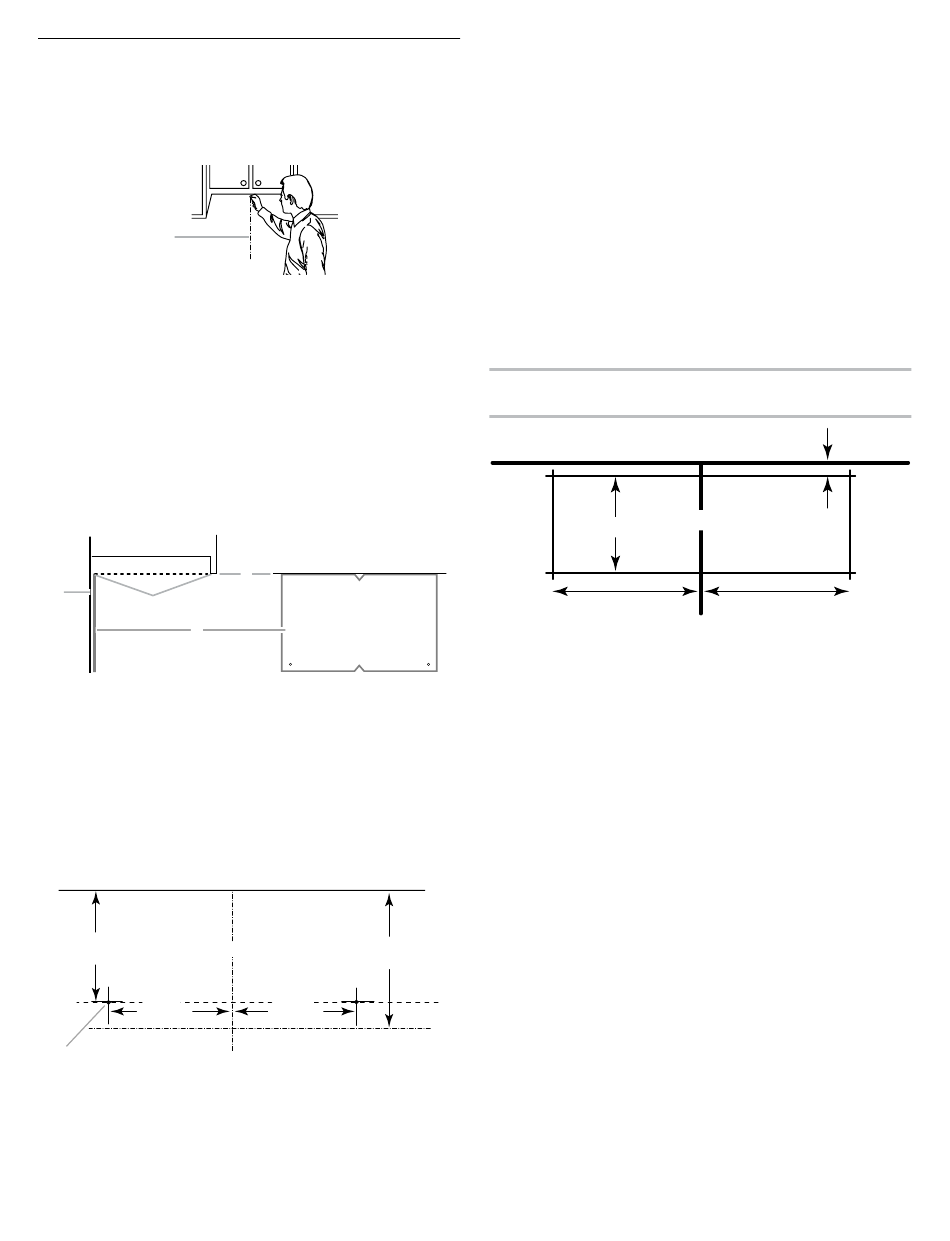

Tracé sur le mur arrière
Le four à micro-ondes doit être fixé sur au moins un poteau
du colombage mural, et de préférence sur 2 poteaux; on utilise
pour cela au moins 1 vis d'ancrage, et de préférence 2 vis.
1. Utiliser un mètre ruban; déterminer et marquer clairement
la position de l'axe central vertical de l'ouverture.
A
A. Axe central
2. Aligner les repères centraux sur le gabarit mural
(couvercle supérieur du carton) avec l'axe central
sur le mur; veiller au bon aplomb, et veiller à ce que
le sommet du gabarit mural soit en contact avec le
bord inférieur de l'armoire supérieur.
REMARQUES :
Si la rive avant de l'armoire supérieure est plus basse
que la rive arrière, abaisser le gabarit mural de manière
à ce que son sommet soit au même niveau que la rive
avant de l'armoire.
Si le gabarit mural est endommagé ou inutilisable,
mesurer et inscrire les dimensions indiquées à l'étape 4
sur le mur.
A
C
B
A. Mur arrière
B. Gabarit mural
C. Le sommet du gabarit de carton doit être
aligné avec la rive avant de l'armoire.
D. Rive avant de l'armoire supérieur
3. Tout en maintenant le gabarit mural en place, marquer
l'emplacement des deux trous situés dans les coins
inférieurs et tracer un axe horizontal en travers de la
rive inférieure du gabarit mural.
Ces marquages représentent les trous d'angle
de la plaque de montage ainsi que la rive inférieure.
4. Ôter le gabarit mural et vérifier les points de tracé :
Fond de l'armoire supérieure
15³⁄₄"
Axe central
(40,0 cm)
14¹⁄₈"
(35,9 cm)
Trou d'angle de la plaque de montage
L'axe de la rive inférieure doit être situé à 17
de la partie inférieure de l'armoire supérieure et doit être
d'aplomb.
Les trous d'angle doivent être situés à 15
de la rive inférieure de l'armoire supérieure et doivent être
alignés les uns avec les autres. Chacun doit être situé
à 14
/
" (35,9 cm) de l'axe central.
1
8
18
D
17¹⁄₄"
(43,8 cm)
14¹⁄₈"
(35,9 cm)
Partie inférieure de
la plaque de montage
/
" (43,8 cm)
1
4
/
" (40 cm)
3
4
5. Une fois les brides de support orientées vers l'avant (voir
les illustrations de la section "Identification de la position
du/des poteau(x) du colombage mural"), aligner le tracé du
centre de la plaque de montage avec l'axe central sur le mur,
en s'assurant que sa rive inférieure est alignée avec l'axe
horizontal tracé à l'étape 3 et que les trous d'angle sont
correctement indiqués. S'assurer que la plaque de montage
est d'aplomb.
6. Tout en maintenant la plaque de montage en place, trouver
l'axe central/les axes centraux des poteaux du colombage
marqué(s) à l'étape 2 de la section "Identification de la
position du/des poteau(x) du colombage mural", et marquer
la position d'au moins 1, et de préférence 2, trou(s) à travers
la plaque de montage - le plus près possible de l'axe central/
des axes centraux de chaque poteau du colombage. Voir les
figures 1, 2 et/ou 3 de la section "Configurations possibles
du colombage mural" à la section "Identification de la
position du/des poteau(x) du colombage mural". Les trous
à utiliser de préférence sont ceux qui sont marqués en noir
dans les zones grisées.
7. Conserver la plaque de montage à part.
Pour une installation avec décharge murale
seulement
Fond de l'armoire supérieure
4" (10,2 cm)
6" (15,2 cm)
8. Marquer un point sur l'axe central à 3/8" (1 cm) au-dessous
de la rive inférieure de l'armoire supérieure.
9. Utiliser un mètre ruban; marquer un point à 6" (15,2 cm)
de chaque côté de l'axe central.
10. Marquer un point à 4" (10,2 cm) au-dessous de la marque
tracée à l'étape 8.
11. Utiliser une règle; tracer 2 lignes horizontales entre
les marques tracées aux étapes 8 et 10.
12. Tracer 2 lignes verticales à partir des marques faites à l'étape
à l'aide d'un fil à plomb pour obtenir un rectangle complet de
12" x 4" (30,5 x 10,2 cm). Ce rectangle délimite la zone à
découper pour le passage du conduit d'évacuation.
13. Découper un trou de 3/4" (19 mm) dans un coin de la zone à
découper.
14. À l'aide d'une scie à guichet, découper la zone à découper
pour le passage du conduit d'évacuation.
" (1 cm)
³⁄₈
Axe central
6" (15,2 cm)
