Fonctionnement
1.4 Fonctionnement
L'appareil standard se compose d'un con-
vertisseur i/p et d'un amplificateur de débit
placé en aval.
Le courant continu i passe par la bobine (2)
se trouvant dans le champ d'un aimant per-
manent (3).
La force proportionnelle au courant, créée
par la bobine, s'oppose par l'intermédiaire
du fléau (1) à la force produite par la pression
dynamique créée à la sortie de la buse (7)
plus ou moins obturée par la palette (6).
L'air d'alimentation (SUPPLY 8) est admis
dans la chambre inférieure de l'amplificateur
de débit (8) de telle sorte qu'un volume d'air
1
Fléau
1.1 Réglage du point zéro
mécanique
(seulement exéc. 0 à 20 mA)
2
Bobine
3
Aimant permanent
4
Réglage point zéro et échelle
(sauf exéc. 0 à 20 mA)
5
Sélecteur de fonction purge
(sauf exéc. 0 à 20 mA)
6
Palette
7
Buse
8
Amplificateur de débit
8.1 Joint de protection
(pour les exécutions
antidéflagrantes)
8.2 Ressort d'offset
8.3 Membrane
8.4 Restriction primaire
8.5 Clapet

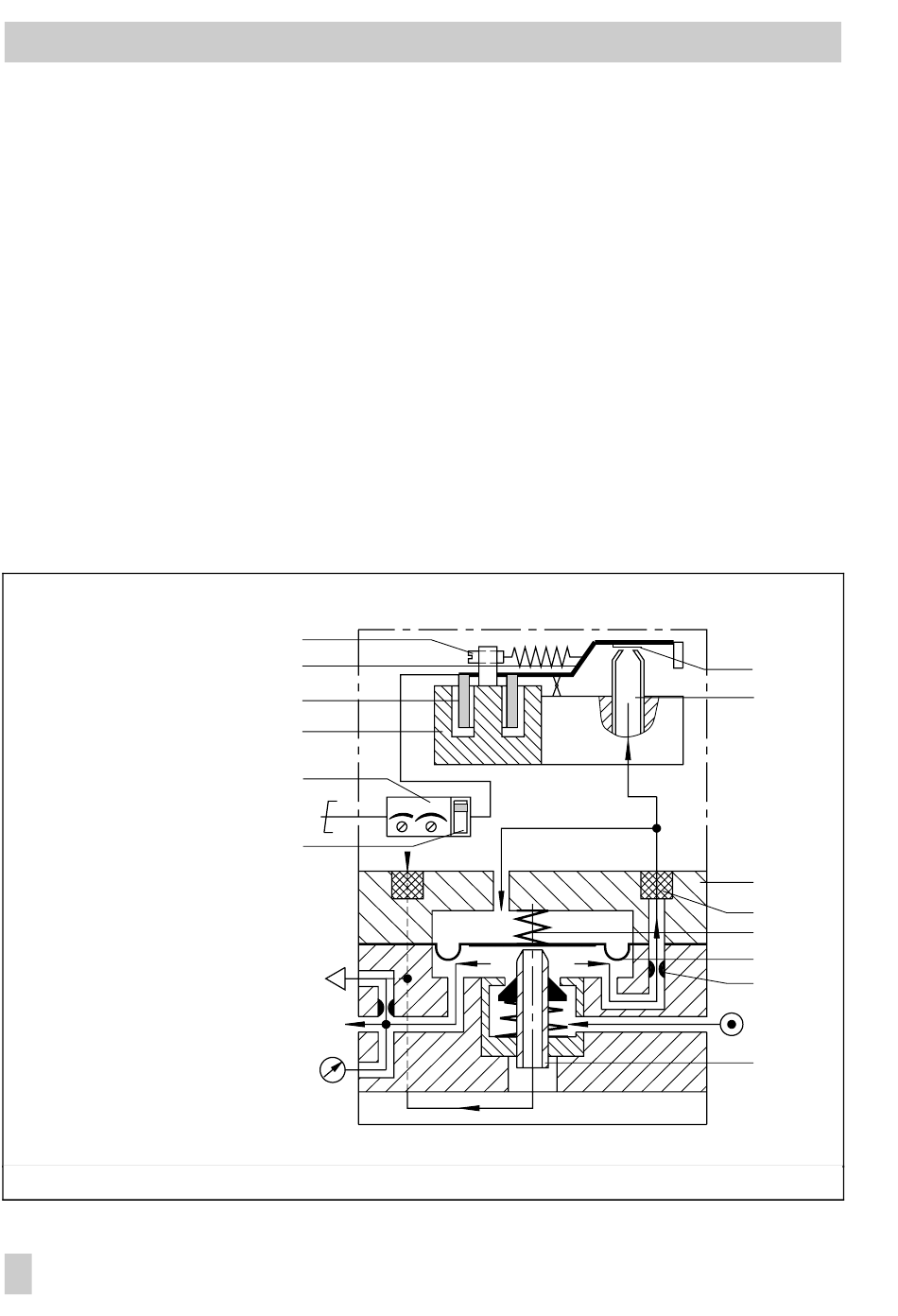

Fig. 2 ⋅ Schéma de principe
6
EB 6116 FR
1.1
1
2
3
4
ZERO SPAN
i
5
EXHAUST
OUTPUT 36
p
A
GAUGE (36)
défini par la position de la membrane arrive
à la sortie de l'appareil (OUTPUT 36) en
passant par le clapet (8.5).
Le signal de sortie pA permet également l'ali-
mentation de la buse (7). Le ressort d'offset
(8.9) provoque une sortie d'au moins 50 mb
pour une entrée de 0 mA.
Lorsque le courant d'entrée augmente, la
force de la bobine augmente également et la
palette (6) se rapproche de la buse (7). Ceci
provoque une augmentation de la pression
dynamique et de la pression de cascade p
qui se forme en aval de la restriction (8.4).
Cette pression augmente jusqu'à ce qu'elle
corresponde au courant d'entrée.
p
K
K
6
7
8
8.1
8.2
8.3
8.4
SUPPLY 8
8.5
