3 Instalare

3.3 Racordare

3.3.1 Evacuarea aerului la varianta de
hotă cu tub
La montarea hotei cu tub, în funcţie de alegerea
instalatorului, se poate folosi o conductă rigidă sau
flexibilă, cu ø 150 sau 120 mm, pentru a conecta
hota la circuitul de evacuare a aerului. Racordul
conductei poate fi realizat prin partea superioară
sau prin spatele hotei.
Înainte de a conecta hota la circuitul de evacuare
a aerului, demontaţi grilajul de evacuare laterală a
aerului 8 şi tubul de plastic 7. Flanşa adaptoare 9
trebuie demontată numai dacă se conectează la un
diametru de 150.
3.3.1.1 Evacuarea aerului prin spate
• La realizarea orificiului de evacuare a aerului în
perete, se va respecta schema de găurire a pe-
retelui.
• Folosiţi cleşti de apucare la realizarea orificiului
de evacuare a aerului în perete.
• Dacă racordul se face folosind o conductă ø 120
mm, introduceţi flanşa de reducţie 9 în orificiul
de evacuare al hotei.
• Fixaţi conducta folosind suficiente coliere. Acest
material nu este furnizat împreună cu hota.
98 / 111 EN
• Demontaţi filtrul de carbon dacă este prezent.
• Fixaţi capacul metalic 10 pe orificul superior de
evacuare a aerului folosind şuruburile furnizate.

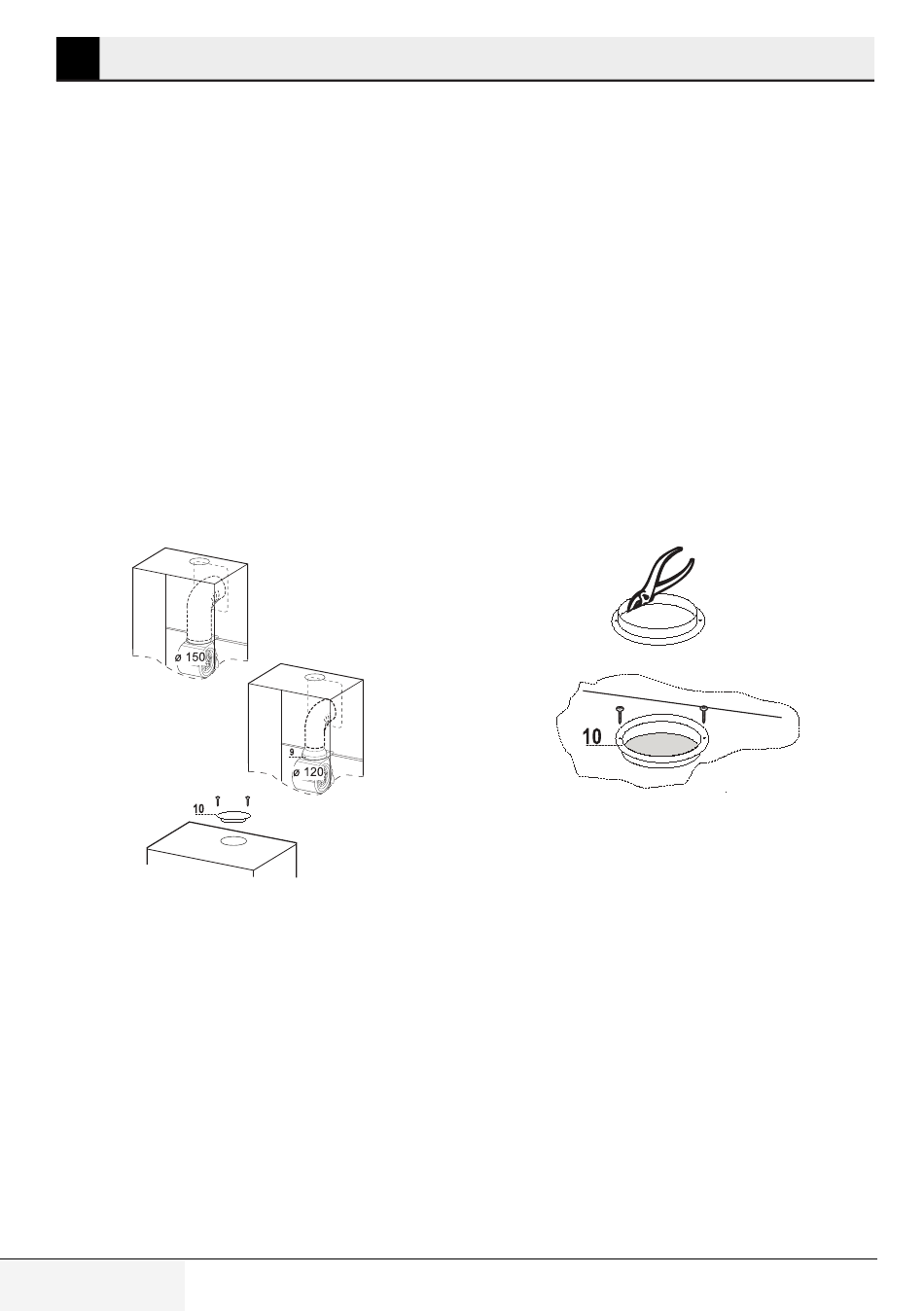

Orificiul superior pentru aer
3.3.1.2
• Dacă racordul se face folosind o conductă ø 120
mm, introduceţi flanşa de reducţie 9 în orificiul
de evacuare al hotei.
• Folosiţi cleşti de apucare la demontarea piesei
centrale a capacului metalic 10. Fixaţi capacul
pe orificul de evacuare a aerului folosind şurubu-
rile furnizate.
• Fixaţi conducta folosind suficiente coliere. Acest
material nu este furnizat împreună cu hota.
• Demontaţi filtrul de carbon dacă este prezent.
Hotă / Manual de utilizare
