Instalare

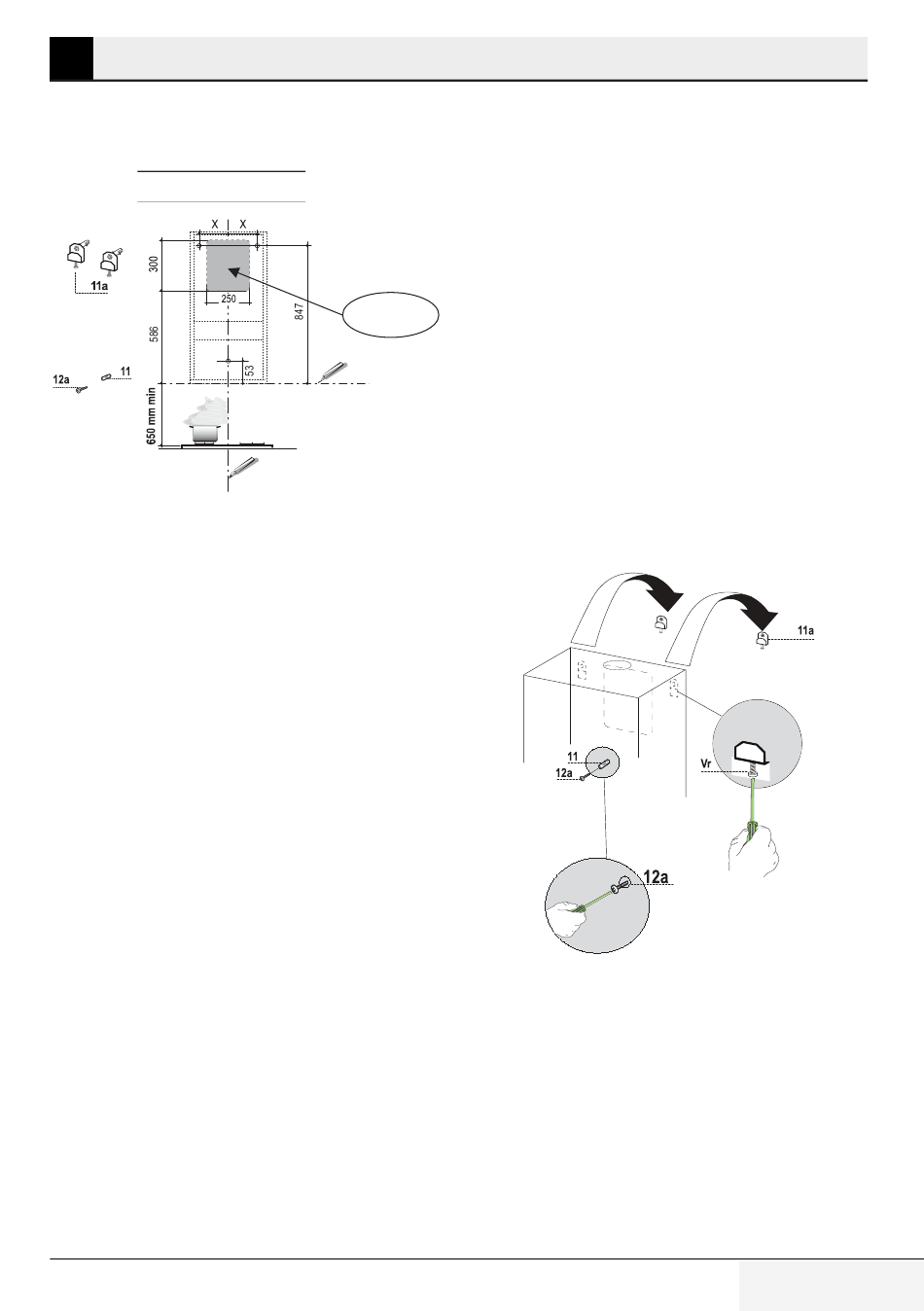

3.1 Găurirea peretelui
Type Hood 45
180
X
Dacă doriţi să folosiţi hota în versiunea cu aspiraţie,
cu orificiul de aer în spatele hotei, urmaţi instrucţi-
unile din desenul de mai jos, pentru a realiza corect
orificiul de evacuare a aerului.
Dacă instalaţi hota în versiunea cu reciclare, re-
ţineţi că între hotă şi limita superioară (tavan sau
raft) trebuie să rămână un spaţiu de cel puţin 8-10
cm.
Pe perete, trasaţi:
• o linie verticală până la tavan sau până la limita
superioară, în centrul zonei în care intenţionaţi
să montaţi hota;
• o linie orizontală la: min. 650 mm deasupra plitei
de gătit;
• Conform figurii, marcaţi un punct de referinţă la
847 mm deasupra liniei de referinţă orizontale
şi la X mm (X= vezi tabelul din figură) la dreapta
liniei de referinţă verticale.
• Repetaţi această operaţie pe partea opusă, veri-
ficaţi orizontalitatea.
• Daţi găuri în punctele marcate cu un burghiu de
ø 12 mm
• Introduceţi diblurile, şuruburile şi suporţii 11a în
orificii, apoi strângeţi-le.
Hotă / Manual de utilizare
60 90
240 390
Rear air outlet
zone
• Conform figurii, marcaţi un punct de referinţă la
53 mm deasupra liniei de referinţă orizontale, la
centrul liniei de referinţă verticale.
• Daţi găuri în punctele marcate cu un burghiu de
ø 8 mm.
• Introduceţi diblul 11 în orificiu.

3.2 Montarea hotei

• Demontaţi filtrele metalice de grăsime rotind
mânerele.
• Reglaţi cele două şuruburi Vr, de pe suporţii 11a,
la minim.
• Agăţaţi hota pe cei doi suporţi 11a.
• Din interiorul hotei, reglaţi şuruburile Vr pentru a
amplasa hota în poziţie orizontală.
• Strângeţi şurubul de siguranţă 12a.
