3 Installation

3.3 Anschluss

3.3.1 Luftauslass bei einer
Dunstabzugshaube der
Abzug-Variante
Wenn Sie die Dunstabzugshaube in der Abzug-
Variante installieren wird entsprechend der Wahl
des Installateurs ein stabiles oder flexibles Rohr
mit ø 150 oder 120 mm zum Verbinden der
Dunstabzugshaube mit dem Abluftrohrsystem ver-
wendet. Die Rohrverbindung kann am oberen Teil
oder an der Rückseite der Dunstabzugshaube vor-
genommen werden.
Entfernen Sie vor Anschluss der Dunstabzugshaube
an den Abluftschacht das laterale Luftauslassgitter 8
und das Kunststoffrohr 7. Der adaptierende Flansch
9 muss nur im Falle eines Anschlussdurchmessers
von 150 entfernt werden.

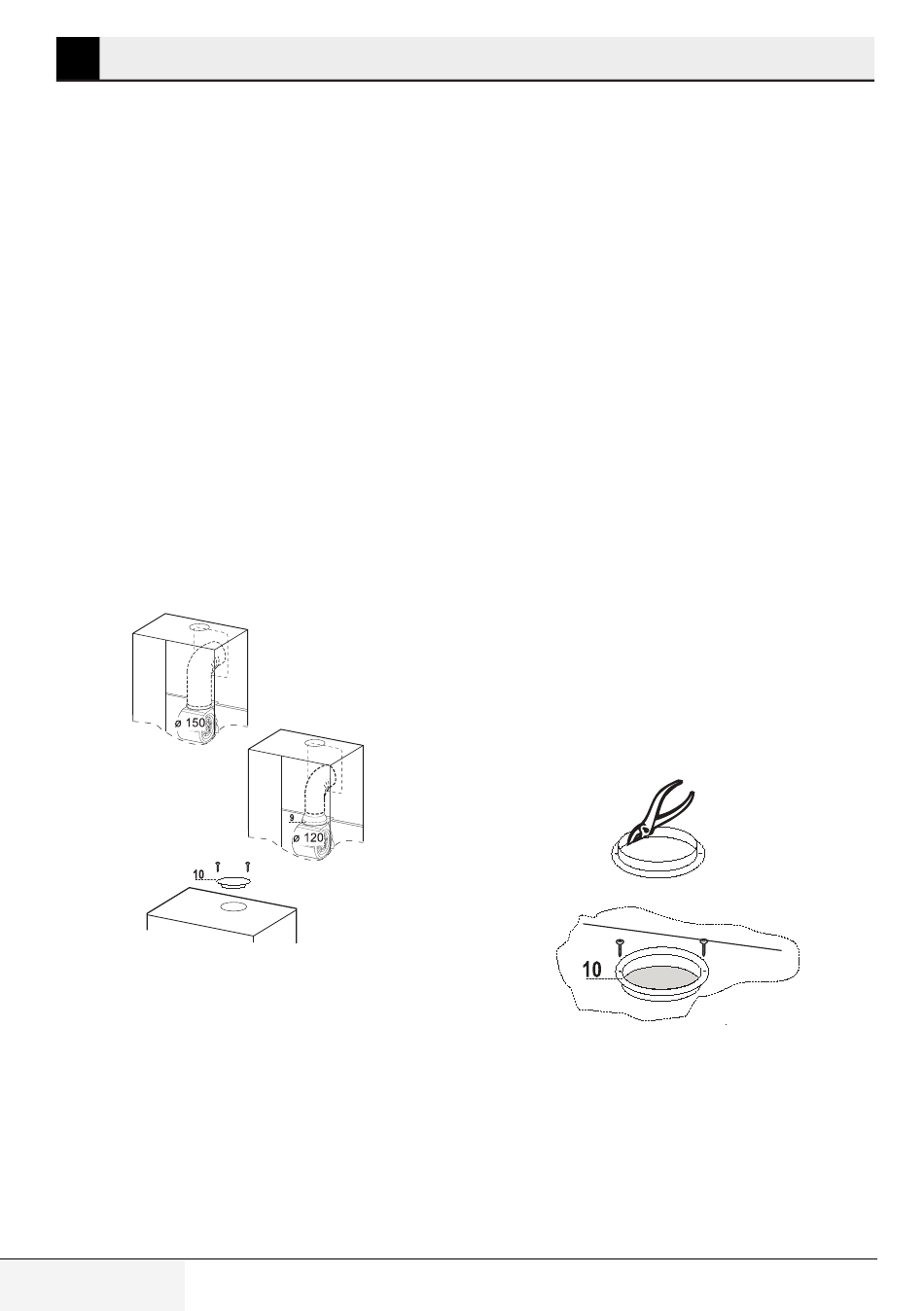

3.3.1.1 Hinterer Luftauslass
• Bohren Sie entsprechend der Abbildung im zu-
gehörigen Abschnitt ein Loch für den Luftauslass
in die Wand.
• Verwenden Sie eine Zange, wenn Sie das Loch
des hinteren Luftauslasses in die Wand brechen.
• Bei Verbindung über ein Rohr mit ø 120 mm set-
zen Sie den Reduktionsflansch 9 am Auslass der
Dunstabzugshaube ein.
18 / 111 DE
• Befestigen Sie das Rohr mit einer geeigneten
Anzahl an Rohrklemmen. Diese Komponenten
werden nicht mit der Dunstabzugshaube gelie-
fert.
• Entfernen Sie den Aktivkohlefilter, falls vorhan-
den.
• Befestigen Sie die Metallabdeckung 10 mit den
mitgelieferten Schrauben am oberen Loch des
Luftauslasses.
Oberer Luftauslass
3.3.1.2
• Bei Verbindung über ein Rohr mit ø 120 mm set-
zen Sie den Reduktionsflansch 9 am Auslass der
Dunstabzugshaube ein.
• Verwenden Sie zum Entfernen des Mittelteils
der Metallabdeckung 10 eine Zange. Befestigen
Sie die Abdeckung mit den mitgelieferten
Schrauben am Loch des Luftauslasses der
Dunstabzugshaube.
• Befestigen Sie das Rohr mit einer geeigneten
Anzahl an Rohrklemmen. Diese Komponenten
werden nicht mit der Dunstabzugshaube gelie-
fert.
• Entfernen Sie den Aktivkohlefilter, falls vorhan-
den.
