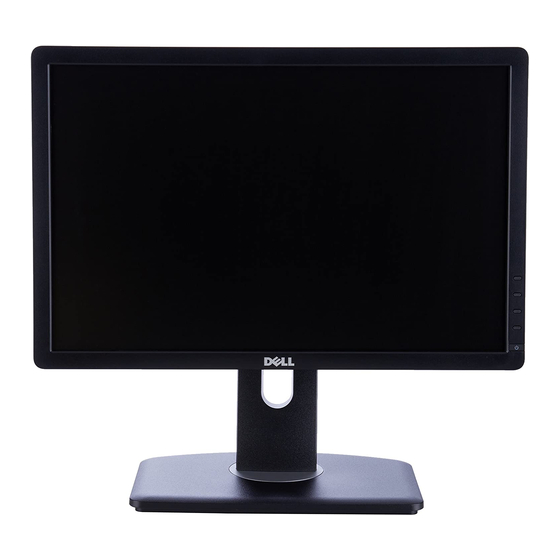

Moniteur à Dell™ P1913/P1913S/P2213
Guide d'utilisation
Réglage de la résolution d'affichage
Information in this document is subject to change without notice.
© 2012 Dell Inc. All rights reserved.
Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales
ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux
Etats-Unis et dans d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S.
Environmental Protection Agency. En tant que partenaire d'ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d'ENERGY STAR pour son
efficacité énergétique.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims
any proprietary interest in trademarks and trade names other than its own.
Modèle P1913b/P1913t/P1913Sb/P1913Sf/P2213f/P2213t
Mai 2012 Rev. A01
Publicité
Table des Matières
Manuels Connexes pour Dell P1913
Sommaire des Matières pour Dell P1913
- Page 1 Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays;...
-
Page 2: Remarques, Avertissements Et Mises En Garde
La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays;... -
Page 3: À Propos De Votre Moniteur
Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre en place des instructions. REMARQUE : Le moniteur P1913/P1913S/P2213 est sans BFR/PVC (sans halogène), câbles externes non compris. Moniteur... - Page 4 Base Câble d’alimentation Câble VGA (Fixée au moniteur) Câble DVI Câble USB montant (active les ports USB du moniteur) Support des Pilotes et Documentation Guide d’installation rapide Informations sur la sécurité...
-
Page 5: Caractéristiques Du Produit
: ■ P1913: Affchage sur une zone visible de 48,26 cm (19 pouces) (Mesurée en diagonale). Résolution de 1440 x 900, plus un support plein écran pour les résolutions plus faibles. ■ P1913S: Affchage sur une zone visible de 48,26 cm (19 pouces) (Mesurée en diagonale). Résolution de 1280 x 1024, plus un support plein écran pour les résolutions plus faibles. -
Page 6: Identiffcation Des Pièces Et Contrôles
Identiffcation des pièces et contrôles Vue de Face Commandes en face avant Étiquette Description Touches de fonction (pour plus d’informations, voir Utilisation du moniteur) Bouton d’alimentation (avec diode témoin) -
Page 7: Vue Arrière
Listes des approbations réglementaires Stand bouton de retrait Stand de sortie à partir du moniteur Référez-vous à cette étiquette si vous devez contacter Dell pour un Etiquette à code-barre avec numéro de série support technique Utilisez un verrou de sécurité avec cet orifce pour fxer votre Orifce de verrouillage de sécurité... -
Page 8: Vue Latérale
Vue de dessous sans le socle du moniteur Étiquette Description Utilisez Connecteur du cordon d'alimentation CA Branchez le câble d'alimentation Connecteur d'alimentation CC pour Soundbar Dell Branchez le cordon d'alimentation pour la soundbar (facultatif) Connecteur DP Branchez le câble DP de votre ordinateur Connecteur VGA Branchez le câble VGA de votre ordinateur... -
Page 9: Spécifcations Du Moniteur
16,7 millions de couleurs 16,7 millions de couleurs Gamme de couleurs 83%* 83%* 83%* *La gamme de couleurs du [P1913]/[P1913S]/[P2213] (standard) est basée sur les normes d'essais CIE1976 (83%) et CIE1931 (72%). Spécifcations de la Résolution Modèle P1913 P1913S P2213 Plage de balyage horizontal 30 kHz à... -
Page 10: Modes Vidéo Pris En Charge
Modes vidéo pris en charge Modèle P1913/P1913S/P2213 Capacités d'affchage vidéo (lecture DVI & DP) 480p, 480i, 576p, 576i, 720p, 1080p, 1080i Modes d'Affchage Préréglés P1913 Fréquence Fréquence verticale (Hz) Horloge de pixels Polarité de synchronisation Mode d'affchage horizontale (kHz) (MHz) -
Page 11: Spécifcations Électriques
75,0 187,0 Spécifcations électriques Modèle P1913/P1913S/P2213 Analogique RGB, 0,7 Volts +/- 5%, polarité positive à 75 ohms d'impédance d'entrée Numérique DVI-D TMDS, 600mV pour chaque ligne différentielle, polarité positive à 50 ohms d'impédance d'entrée Signaux d'entrée vidéo DP (Port d'écran) support entrée signal 1.2* Signaux d'entrée de... -
Page 12: Caracrtéristiques Environnementales
3,81 lb (1,73 kg) Cadre noir - 5,0 unités de brillant (max.) Brillant du cadre avant Cadre argent - 20,0 unités de brillant (max.) Caracrtéristiques environnementales Modèle P1913 P1913S P2213 Température En fonctionnement 0°C à 40°C Entreposage : -20°C à 60°C (-4°F à 140°F) A l'arrêt... -
Page 13: Modes De Gestion D'énergie
électrique et les signaux de cette fonctionnalité d'économie d'énergie automatique : Modes VESA Sync. Sync. Vidéo Témoin Consommation électrique Horizontale Verticale d'alimentation P1913 P1913S P2213 Fonctionnement Actif Actif Actif Bleu 42 W (maximale)** 42 W (maximale)** 45 W (maximale)**... -
Page 14: Assignations Des Broches
Ce moniteur est compatible ENERGY STAR -et compatible. * La consommation électrique nulle en mode ARRÊT ne peut être obtenue qu'en déconnectant le câble principal du moniteur. ** Consommation d'électricité maximale de luminance maximale, Soundbar Dell et USB actif. Assignations des broches Connecteur VGA Numéro... -
Page 15: Connecteur Dvi
Connecteur DVI Numéro 24-broches du câble de signal Connecté de broche TMDS RX2- TMDS RX2+ Masse TMDS Flottant Flottant Horloge DDC Données DDC Flottant TMDS RX1- TMDS RX1+ Masse TMDS Flottant Flottant Alimentation +5V/+3.3V Test-Auto Détection connexion à chaud TMDS RX0- TMDS RX0+ Masse TMDS Flottant... -
Page 16: Connecteur De Port D'affchage
Connecteur de port d’affchage Numéro 20-broches du câble de signal de broche Connecté ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) PWR Retour... -
Page 17: Capacité Plug And Play
Capacité Plug and Play Vous pouvez installer ce moniteur avec n'importe système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identifcation d'affchage étendues (Extended Display Identifcation Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que le système puisse effectuer automatiquement la confguration et optimiser les paramètres du moniteur. La plupart des installation de moniteurs sont automatique, vous pouvez choisir différents réglages si vous le souhaitez. -
Page 18: Connecteur Usb Descendant
Pendant le processus de fabrication du moniteur LCD, il n'est pas inhabituel qu'un ou plusieurs pixels se fgent dans un état fxe, ce qui est diffcilement visible et n'affecte pas la qualité de l'affchage ni son utilisabilité. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. -
Page 19: Installer Votre Moniteur
Retour à la page de sommaire Installer Votre Moniteur Guide Utilisateur du moniteur à Dell™ P1913/P1913S/P2213 Connecter la base Connecter le moniteur Organiser vos câbles Connexion de la Soundbar AX510/AY511 (en option) Enlever la base du moniteur Montage mural (option) -
Page 20: Connecter Votre Moniteur
Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Pour connecter votre moniteur sur l'ordinateur : 1. Éteignez votre ordinateur et débranchez son câble d'alimentation. Reliez le câble bleu (VGA) entre votre moniteur et votre ordinateur. REMARQUE: Si votre ordinateur prend en charge un connecteur DVI blanc, connectez le câble DVI blanc au moniteur et le connecteur DVI blanc sur votre ordinateur. -
Page 21: Brancher Le Câble Dvi Blanc
Brancher le câble DVI blanc Brancher le câble VGA bleu Brancher le câble port d’affchage AVERTISSEMENT: Les graphiques sont utilisés à des seules fns d'illustr ation. L'aspect peut varier sur l'ordinateur. -
Page 22: Brancher Le Câble Usb
Brancher le câble USB Après avoir terminé le branchement du câble DVI/VGA, suivez la procédure ci-dessous pour brancher le câble USB sur l'ordinateur et terminer la confgur ation du moniteur : 1. Branchez le câble USB montant (cable fourni) sur le port montant du moniteur puis sur le port USB approprié de votre ordinateur (voir la vue de dessous pour les détails). - Page 23 REMARQUE : La sortie de +12 VCC du connecteur d'alimentation de la Soundbar est uniquement adapté à la Soundbar Dell. À l'arrière du moniteur, fx ez la Soundbar en alignant les deux fentes avec les deux bagues le long de la partie inférieure du moniteur.
-
Page 24: Enlever La Base Du Moniteur
Enlever la base du moniteur REMARQUE : Pour éviter les rayures sur l'écran LCD en enlevant la base, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s'il vous plaît vous référer au guide d'installation correspondant stand pour mettre en place des instructions. -
Page 25: Montage Mural (Option)
Montage mural (option) (Dimensions de vis : M4 x 10 mm). Se reporter à la notice d’emploi accompagnant le kit de montage mural compatible VESA. 1. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable. 2. -
Page 26: Utilisation Du Moniteur
Retour à la page de sommaire Utilisation du moniteur Guide Utilisateur du moniteur à Dell™ P1913/P1913S/P2213 Allumer le moniteur Utiliser les commandes du panneau frontal Utiliser le menu sur écran (OSD) Réglage de la résolution maximale Utiliser la SoundBar Dell A l'aide de l'inclinaison, du pivotement et du déploiement vertical... -
Page 27: Utiliser Le Panneau Frontal
Utiliser le Panneau Frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les caractéristiques de l'image affchée. Quand v ous utilisez ces boutons pour régler les commandes, un OSD affche les v aleurs numériques des caractéristiques que vous modifez. Boutons sur le panneau frontal Description Utiliser ce bouton pour choisir parmi différents modes de couleurs préréglés. -
Page 28: Boutons Sur Le Panneau Frontal
Utiliser ce bouton pour revenir au menu principal ou au menu OSD principal . Quitter Utiliser le bouton de mise sous tension pour allumer et éteindre le moniteur . Le voyant vert indique que le moniteur est allumé et prêt à fonctionner. Le voyant orange indique que le moniteur est en mode d'économie d’énergie. -
Page 29: Utilisation Du Menu D'affchage À L'écran (Osd)
Utilisez le bouton Retour pour retourner au menu précédent. Retour Utilisation du menu d’affchage à l’écran (OSD) Accès au système des menus REMARQUE : Si l’on accède à un autre menu ou quitte le menu OSD après avoir modifé les par amètres, les modifcations sont sauv egardées automatiquement par le moniteur. Elles sont également sauvegardées après avoir attendu que le menu OSD disparaisse. - Page 30 Menu principal pour entrée numérique (DVI)
- Page 31 Le REGLAGE AUTO est disponible uniquement en cas d’utilisation du connecteur analogique (VGA). REMARQUE : Pour le P1913, la résolution maximum est 1440 x 900 à 60Hz. Pour le P1913S, la résolution maximum est 1280 x 1024 à 60Hz. 2. Appuyer sur les boutons pour accéder aux différentes options de confgur ation.
-
Page 32: Luminosité
6. Sélectionner l’option pour revenir au menu principal. Icône Menu et sous-menus Description Utiliser ce menu pour activer la fonction de réglage de luminosité/contraste. Luminosité/Contraste Luminosité La luminosité permet de régler la luminance du rétroéclairage. Appuyer sur le bouton pour augmenter la luminosité et sur le bouton pour la diminuer (mini. - Page 33 REMARQUE : Dans la plupart des cas, la fonction Réglage auto confère la meilleure image possible pour toutes les confgur ations. REMARQUE : L’option Réglage auto est disponible uniquement en cas d’utilisation du connecteur analogique (VGA). Source entrée Utiliser le menu Source d’entrée pour effectuer une sélection entre les différents signaux vidéo pouvant être connectés au moniteur . Sélection auto pour sélectionner Sélection auto, le moniteur détectera automatiquement soit l'entrée VGA soit l'entrée DVI-D.
- Page 34 Port d’affchage Sélectionner Entrée Port d’affchage en cas d’utilisation du connecteur de port d’affchage (DP) . Appuyer sur pour sélectionner la source d’entrée Port d’affchage . Réglage des couleurs Utiliser Paramètres de couleurs pour ajuster le mode de paramétrage des couleurs. Format entrée couleurs Permet de changer le mode d’entrée vidéo : RVB : Sélectionnez cette option si votre moniteur est connecté...
- Page 35 Modes de préréglage Quand vous sélectionnez Modes de préréglage, vous pouvez choisir Standard, Multimédia, Film, Jeux, Texte, Chaud, Froid ou Couleur Perso dans la liste. Standard : Permet d’obtenir les réglages par défaut du moniteur. Il s’agit du mode de préréglage par défaut. Multimédia : Permet d’obtenir les réglages de couleurs adaptés aux applications multimédia.
-
Page 36: Réinit. Param.couleur
Cette fonction permet de changer la teinte des images vidéo sur vert ou violet . Elle sert à obtenir le ton couleur chair souhaité . La teinte peut être réglée de « 0 » à « 100 ». Appuyer sur pour renforcer la nuance de vert de l’image vidéo. -
Page 37: Position Verticale
La fonction Paramètres d’affchage permet de régler l’image . Paramètres affchage Proportions Ajuste le format en Wide 16:10, 5:4 ou 4:3. Position horizontale Utiliser pour ajuster la position de l’image à gauche ou à droite . La valeur minimale de réglage est « 0 » (-). La valeur maximale de réglage est «... - Page 38 Phase Si des résultats satisfaisants ne sont pas obtenus par le réglage de phase, utiliser le réglage d’horloge de pixels (grossier) puis de nouveau le réglage de phase (fn). REMARQUE : Les réglages d’horloge et de phase sont disponibles uniquement pour les entrées « VGA ». Contraste dynamique Le contraste dynamique permet d’ajuster le taux de contraste à...
- Page 39 Minuteur du menu Durée d’activation de l’OSD : Défnit la durée pendant laquelle l’OSD rester a activé après avoir pressé un bouton. Utiliser pour déplacer le curseur par incréments de 1 secondes, de 5 à 60 secondes. Verrou du menu Permet de contrôler l’accès des utilisateurs aux réglages.
- Page 40 Conditionement LCD Contribue à réduire les cas mineurs de rémanence de l’image. Le programme peut mettre un certain temps pour fonctionner, suivant le degré de rémanence de l’image. Cette fonction peut être activée en sélectionnant « Activer ». Réinitialisation Rétablit tous les paramètres de réglage de l’OSD aux valeurs d’usine. Personnaliser Les utilisateurs peuvent choisir une fonction parmi «...
- Page 41 REMARQUE : Ce moniteur comporte une fonctionnalité intégrée pour calibrer automatiquement la luminosité et compenser le vieillissement de DEL.
-
Page 42: Messages D'avertissement Osd
Messages d’avertissement OSD Lorsque la fonction Gestion intelligente de l’énergie ou Contraste dynamique est activée (dans ces modes de préréglage : Film ou Jeux), le réglage manuel de la luminosité est désactivé. L'un des messages d'avertissement suivants peut apparaître à l'écran indiquant que le moniteur est hors des limites de synchronisation :... - Page 43 Cela signife que l'écr an ne peut pas se synchroniser avec le signal reçu depuis l'ordinateur. Voir Spécifcations du moniteur pour connaître les limites des fréquences Horizontale et Verticale adressables par ce moniteur. Le mode recommandé est de 1440 x 900 (pour le P1913)/1280 x 1024 (pour le P1913S)/1680 x 1050 (pour le P2213).
- Page 44 Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée. Lorsque le moniteur entre en mode d’Economie d’énergie, le message suivant s’affche : Activez l’ordinateur et réveillez le moniteur pour obtenir l'accès à l’ O SD...
- Page 45 Si vous appuyez sur un des boutons autre que le bouton d'alimentation, l'un des messages suivants apparaît selon l'entrée choisie : Entrée VGA/DVI-D/DP Si l'entrée VGA, DVI-D ou DP est sélectionnée et si le câble correspondant n'est pas connecté, une boîte de dialogue fottante comme illustrée ci-dessous apparaît. Voir Solutions des problèmes pour plus d'informations.
-
Page 46: Réglage De La Résolution Maximale
Utiliser la SoundBar Dell La SoundBar Dell est un système deux voies stéréo qui peut se monter sur les écrans plats Dell. La SoundBar possède une molette de contrôle du volume et un contrôle Marche/Arrêt pour ajuster le niveau général du système, une diode bleue indiquant la mise sous tension et deux prises audio pour casque. -
Page 47: A L'aide De L'inclinaison, Du Pivotement Et Du Déploiement Vertical
Mécanisme de fxation Commande d'alimentation/volume Connecteurs pour écouteurs Témoin d'alimentation A l'aide de l'inclinaison, du pivotement et du déploiement vertical REMARQUE : Ceci est applicable pour un moniteur avec support. Après achat du support autre, veuillez consulter le guide d'installation du support respectifs pour les instructions d'installation. -
Page 48: Extension Verticale
Extension verticale REMARQUE :Le support se déploie verticalement jusqu'à 130 mm. Les fgures ci-dessous illustrent comment déplo yer le support verticalement. -
Page 49: Faire Tourner Le Moniteur
Faire tourner le moniteur Avant de faire tourner le moniteur, votre moniteur doit être complètement déployé verticalement (Extension verticale) et complètement incliné (Inclinaison) vers le haut pour éviter de heurter le bord inférieur du moniteur. -
Page 50: Régler Les Paramètres D'affchage De Rotation De Votre Système
REMARQUE : Si vous utilisez le moniteur avec un ordinateur non Dell, il vous faut aller sur le site Web du pilote grpahique ou sur le site Web du fabricant de votre ordinateur pour des informations sur la façon de faire tourner votre système d'exploitation. -
Page 51: Dépannage
Retour à la page de sommaire Dépannage Guide Utilisateur du moniteur à Dell™ P1913/P1913S/P2213 Test-Auto Diagnostiques intégrés Problèmes généraux Problèmes spécifques au produit Problèmes spécifques au Univ ersal Serial Bus Problèmes liées à la Soundbar Dell™ MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les... -
Page 52: Diagnostiques Intégrés
4. Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. 5. Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur. Si l'écran de votre moniteur n'affche toujours aucune image après a voir suivi la procédure précédente, vérifez v otre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement. -
Page 53: Problèmes Généraux
Certains pixels allumés d'une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com. - Page 54 Redémarrez l'ordinateur en mode sans échec. Problèmes liés à la sécurité Signes visibles de fumée ou d'étincelles N'effectuez aucun dépannage. Contactez Dell immédiatement. Problèmes intermittents Mauvais fonctionnement marche et arrêt Assurez-vous que le câble vidéo reliant l'ordinateur et le moniteur est correctement branché et fxé.
-
Page 55: Problèmes Spécifques Au Produit
Problèmes spécifques au produit Symptômes spécifques Description du problème Solutions possibles L'image à l'écran est trop petite. L'image est centrée à l'écran mais Vérifez le réglage du taux d'échelle dans l'OSD de réglage de l'image n'occupe pas toute la zone d'affchage. Effectuer la réinitialisation du moniteur aux paramètres d'usine. -
Page 56: Problèmes Liés À La Soundbar Dell
Problèmes liés à la Soundbar Dell™ Symptômes courants Description du problème Solutions possibles Pas de son Pas d'alimentation à la Soundbar - le Tourner le bouton de mise sous tension/volume de la Soundbar dans le sens des aiguilles d’une montre pour témoin d'alimentation est éteint. - Page 57 Respectez les directives de sécurité indiquées ci-dessous pour votre Pour des informations sur les consignes de sécurité, consultez le Guide d’information sur le produit. Déclaration de la FCC (Etats-Unis seulement) et autres informations règlementaires Pour la déclaration de la FCC et les autres informations règlementaires, visitez le site Web suivant sur la conformité : www.dell.com\regulatory_compliance.
-
Page 58: Contacter Dell
Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région. Pour contacter Dell pour les ventes, l’assistance technique, ou les questions de service à... -
Page 59: Installation De Votre Moniteur
Pour un fonctionnement maximum du moniteur lors de l'utilisation des systèmes d'exploitation Microsoft Windows, réglez la résolution d'affchage sur 1440 x 900 (pour le P1913)/1280 x 1024 (pour le P1913S)/1680 x 1050 (pour le P2213) pixels en suivant les étapes suivantes : ®... - Page 60 1. Allez sur http://support.dell.com, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. 2. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de confgurer la résolution sur sur 1440 x 900 (pour le P1913)/1280 x 1024 (pour le P1913S)/1680 x 1050 (pour le P2213).
- Page 61 5. Veuillez vous référer au site Web du fournisseur de votre carte graphique pour la mise à jour du pilote (par exemple http://www.ATI.com http://www.NVIDIA.com). 6. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de confgurer la résolution sur sur 1440 x 900 (pour le P1913)/1280 x 1024 (pour le P1913S)/1680 x 1050 (pour le P2213). REMARQUE : Si vous n'arrivez pas à...
