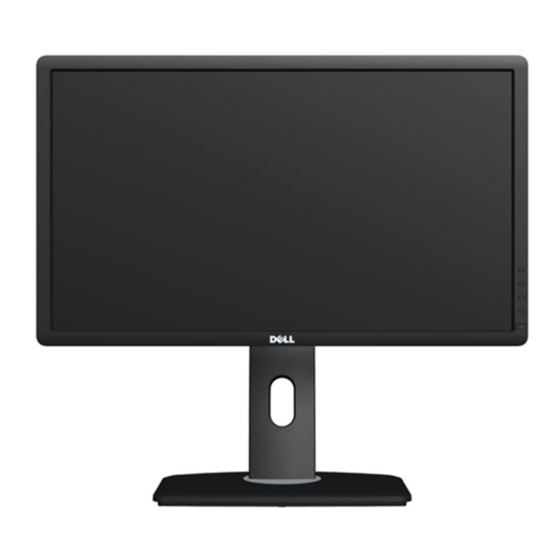

Moniteur à écran plat Dell™ P2012H
Guide d'utilisation
Réglage de la résolution d'affichage sur 1600 X 900 (maximum)
Les informations présentes dans ce document sont sujettes à modification sans avis préalable.
© 2011 Dell Inc. Tous droits réservés.
La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite.
Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des
marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays; Intel est une marque déposée par Intel Corporation aux Etats-Unis et dans
d'autres pays; AVI sont des marques de commerce de Advanced Micro Devices, Inc; ENERGY STAR est une marque commerciale déposée par U.S. Environmental Protection Agency.
En tant que partenaire d'ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d'ENERGY STAR pour son efficacité énergétique.
D'autres marques commerciales et appellations commerciales peuvent être utilisées dans ce document pour faire référence soit aux entités revendiquant les marques et les
appellations soit à leurs produits. Dell Inc. désavoue tout intérêt propriétaire dans les marques commerciales et appellations commerciales autres que les siennes.
Modèle P2012Ht
Novembre 2011 Rev. A00

Publicité

Table des Matières
loading

Manuels Connexes pour Dell P2012H

Sommaire des Matières pour Dell P2012H

  • Page 1 La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays;...

  • Page 2: Remarques, Avertissements Et Mises En Garde

    La reproduction de ces contenus de toute manière que ce soit et sans la permission écrite de Dell Inc. est strictement interdite. Marques de commerce utilisées dans ce texte : Dell et le logo DELL sont des marques de commerce de Dell Inc; Microsoft et Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays;...

  • Page 3: Retour À La Table Des Matières

    Veuillez choisir le scénario ci-dessous qui décrit le mieux le système informatique que vous utilisez et suivez les instructions fournies : 1: Si vous avez un ordinateur de bureau Dell™ ou un ordinateur portable Dell™ avec accès à Internet. 2: Si vous avez un ordinateur de bureau, portable ou une carte graphique non Dell™.

  • Page 4: À Propos De Votre Moniteur

    Retour à la page de sommaire À Propos de Votre Moniteur Guide Utilisateur du moniteur à écran plat Dell™ P2012H Contenu de l'emballage Caractéristiques du produit Identifification des pièces et contrôles Spécifications du moniteur Capacité Plug and Play Interface Universal Serial Bus (USB) Politique de qualité...
  • Page 5 Câble d’alimentation Câble VGA Câble DVI Câble USB montant (active les ports USB du moniteur) Support des Pilotes et Documentation Guide d’installation rapide Informations sur la sécurité...

  • Page 6: Caractéristiques Du Produit

    Caractéristiques du produit L'écran panneau plat Dell™ Professional P2012H a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL). Les principales caractéristiques du moniteur sont les suivantes : ■ Affichage sur une zone visible de 20 pouces (50,80 cm) (Mesurée en diagonale). Résolution de 1600 x 900, plus un support plein écran pour les résolutions plus faibles.

  • Page 7: Vue Arrière

    Vue de Face Commandes en face avant Étiquette Description Modes de préréglage (par défaut, mais configurable) Luminosité/Contraste (par défaut, mais configurable) Menu Quitter Alimentation (avec témoin lumineux d'alimentation) Vue Arrière...

  • Page 8: Vue Latérale

    Orifice de verrouillage de sécurité moniteur. Support de montage de la Soundbar Dell Pour fixer la Soundbar Dell optionnelle. Référez-vous à cette étiquette si vous devez contacter Dell pour un Etiquette à code-barre avec numéro de série support technique. Ports USB en aval Connectez vos périphériques USB.

  • Page 9: Vue De Dessous

    Vue de dessous avec le socle du moniteur Étiquette Description Utilisez Connecteur du cordon d'alimentation CA Branchez le câble d'alimentation Connecteur d'alimentation CC pour Soundbar Dell Branchez le cordon d'alimentation pour la soundbar (facultatif) Connecteur DVI Branchez le câble DVI de votre ordinateur Connecteur VGA Branchez le câble VGA de votre ordinateur...

  • Page 10: Spécifications De L'écran Plat

    16.7 millions de couleurs Gamme de couleurs 82%* *La gamme de couleurs du [P2012H] (standard) est basée sur les normes d'essais CIE1976 (82%) et CIE1931 (72%). Spécifications de la Résolution Plage de balyage horizontal 30 kHz à 83 kHz (automatique) Plage de balayage vertical 56 Hz à...

  • Page 11: Spécifications Électriques

    VESA, 640 x 480 31,5 60,0 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 800 x 600 37,9 60,0 40,0 VESA, 800 x 600 46,9 75,0 49,5 VESA, 1024 x 768 48,4 60,0 65,0 VESA, 1024 x 768 60,0 75,0 78,8 VESA, 1152 x 864...

  • Page 12: Caracrtéristiques Environnementales

    Profondeur 59,50 mm (2,34 pouces) Dimensions de la base Hauteur (Compressé) 401,21 mm (15,80 pouces) Hauteur (Etendu) 358,07 mm (14,10 pouces) Largeur 265,84 mm (10,47 pouces) Profondeur 183,34 mm (7,22 pouces) Poids Poids avec l'emballage 6,33 kg (13,96 lb) Poids avec ensemble base et câbles 5,08 kg (11,20 lb) Poids sans ensemble base (En cas de montage mural ou de montage VESA...

  • Page 13: Assignations Des Broches

    Ce moniteur est compatible ENERGY STAR -et compatible. * La consommation électrique nulle en mode ARRÊT ne peut être obtenue qu'en déconnectant le câble principal du moniteur. * Consommation d'électricité maximale de luminance maximale, Soundbar Dell et USB actif. Assignations des broches Connecteur VGA Numéro...

  • Page 14: Connecteur Dvi

    Test-Auto MASSE-R MASSE-G MASSE-B Ordinateur 5V/3.3V MASSE-sync MASSE Données DDC Sync.H. Sync V. Horloge DDC Connecteur DVI Numéro 24-broches du câble de signal Connecté broche TMDS RX2- TMDS RX2+ Masse TMDS Flottant Flottant Horloge DDC Données DDC Flottant TMDS RX1- TMDS RX1+ Masse TMDS Flottant...

  • Page 15: Capacité Plug And Play

    Flottant Alimentation +5V/+3.3V Test-Auto Détection connexion à chaud TMDS RX0- TMDS RX0+ Masse TMDS Flottant Flottant Masse TMDS Horloge TMDS+ Horloge TMDS- Capacité Plug and Play Vous pouvez installer ce moniteur avec n'importe système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à...

  • Page 16: Connecteur Usb Descendant

    Pendant le processus de fabrication du moniteur LCD, il n'est pas inhabituel qu'un ou plusieurs pixels se figent dans un état fixe, ce qui est difficilement visible et n'affecte pas la qualité de l'affichage ni son utilisabilité. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com.
  • Page 17 Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu de nettoyage spécial pour les écrans ou une solution adaptée au revêtement antistatique.

  • Page 18: Installer Votre Moniteur

    Retour à la page de sommaire Installer Votre Moniteur Guide Utilisateur du moniteur à écran plat Dell™ P2012H Connecter la base Connecter le moniteur Organiser vos câbles Connexion de la Soundbar (en option) Enlever la base Montage mural (option) Connecter la base REMARQUE : La base est détachée lorsque l'écran est livré...

  • Page 19: Brancher Le Câble Dvi Blanc

    MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Pour connecter votre moniteur sur l'ordinateur : 1. Éteignez votre ordinateur et débranchez son câble d'alimentation. Reliez le câble bleu (VGA) entre votre moniteur et votre ordinateur. REMARQUE: Si votre ordinateur prend en charge un connecteur blanc DVI, dévissez et fixez le câble bleu (VGA) du moniteur puis reliez le cable blanc DVI entre le moniteur et le connecteur blanc DVI de votre ordinateur.

  • Page 20: Brancher Le Câble Vga Bleu

    Brancher le câble VGA bleu AVERTISSEMENT: Les graphiques sont utilisés à des seules fins d'illustration. L'aspect peut varier sur l'ordinateur. Brancher le câble USB Après avoir terminé le branchement du câble DVI/VGA/DP, suivez la procédure ci-dessous pour brancher le câble USB sur l'ordinateur et terminer la configuration du moniteur :...

  • Page 21: Organiser Vos Câbles

    1. Branchez le câble USB montant (cable fourni) sur le port montant du moniteur puis sur le port USB approprié de votre ordinateur (voir la vue de dessous pour les détails). 2. Branchez les périphériques USB sur les ports USB descendants (sur le côté ou en dessous) du moniteur. (Voir les vues de côté...

  • Page 22: Enlever La Base

    REMARQUE : La sortie de +12 VCC du connecteur d'alimentation de la Soundbar est uniquement adapté à la Soundbar Dell. À l'arrière du moniteur, fixez la Soundbar en alignant les deux fentes avec les deux bagues le long de la partie inférieure du moniteur.

  • Page 23: Montage Mural (Option)

    Pour enlever la base : 1. Placez le moniteur sur une surface plane. 2. Appuyez sur le bouton de dégagement de la base et maintenez le enfoncé. 3. Appuyez sur le support jusqu'à ce qu'il s'encliquète à sa place. Montage mural (option)
  • Page 24 (Dimensions de vis : M4 x 10 mm). Se reporter à la notice d’emploi accompagnant le kit de montage du socle compatible VESA. 1. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable. 2.

  • Page 25: Utilisation Du Moniteur

    Retour à la page de sommaire Utilisation du moniteur Guide Utilisateur du moniteur à écran plat Dell™ P2012H Utiliser les commandes du panneau frontal Utiliser le menu sur écran (OSD) Logiciel PowerNap with Enhanced Menu Rotation Réglage de la résolution maximale Utiliser la SoundBar Dell (En Option) A l'aide de l'inclinaison, du pivotement et du déploiement vertical...
  • Page 26 REMARQUE : Si l’on accède à un autre menu ou quitte le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées automatiquement par le moniteur. Elles sont également sauvegardées après avoir attendu que le menu OSD disparaisse. 1. Appuyer sur le bouton pour lancer le menu OSD et afficher le menu principal.
  • Page 27 REMARQUE : Dans la plupart des cas, la fonction Réglage auto confère la meilleure image possible pour toutes les configurations. REMARQUE : L’option Réglage auto est disponible uniquement en cas d’utilisation du connecteur analogique (VGA). Source entrée Utiliser le menu Source d’entrée pour effectuer une sélection entre les différents signaux vidéo pouvant être connectés au moniteur. Sélection auto Appuyez sur pour sélectionner Sélection auto, le moniteur détectera automatiquement soit l'entrée VGA soit l'entrée DVI-D soit...
  • Page 28 Modes de préréglage Vous pouvez choisir entre Standard, Multimédia, Film, Jeux, Texte, Temp. de couleur ou Couleur perso : Standard : Permet d’obtenir les réglages par défaut du moniteur. Il s’agit du mode de préréglage par défaut. Multimédia : Permet d’obtenir les réglages de couleurs adaptés aux applications multimédia. Film : Permet d’obtenir les réglages de couleurs adaptés aux films.
  • Page 29 Appuyer sur pour renforcer l’aspect coloré de l’image vidéo. REMARQUE : Le réglage de la saturation n'est disponible qu'en mode Film et Jeux. Réinit. param.couleur Rétablit les paramètres de couleurs d’origine du moniteur. Paramètres affichage La fonction Paramètres d’affichage permet de régler l’image. Proportions Ajuste le rapport de l'image sur Large 16:9, 4:3 ou 5:4 Position horizontale...
  • Page 30 Utiliser pour déplacer le curseur par incréments de 1 secondes, de 5 à 60 secondes. Verrou du menu Permet de contrôler l’accès des utilisateurs aux réglages. Lorsque Verrouillage est sélectionné, aucun réglage de la part des utilisateurs n’est autorisé. Tous les boutons sont verrouillés. REMARQUE : Lorsque l’OSD est verrouillé, et si le bouton «...

  • Page 31: Messages D'avertissement Osd

    REMARQUE : Ce moniteur dispose d’une fonction de calibrage automatique de la luminosité pour compenser le vieillissement de l’écran CCFL. Messages d’avertissement OSD Lorsque le contraste dynamique est activé dans les modes suivants : Jeux et Films, le réglage manuel de la luminosité est désactivé. L'un des messages d'avertissement suivants peut apparaître à...
  • Page 32 Si vous appuyez sur un des boutons autre que le bouton d'alimentation, l'un des messages suivants apparaît selon l'entrée choisie : Entrée VGA/DVI-D Si l'entrée VGA/DVI est sélectionnée et si les câbles VGA et DVI ne sont pas connectés, une boîte de dialogue flottante comme illustrée ci-dessous apparaît. 'Le moniteur entre en mode d'économie d'énergie après 5 minutes s'il est laissé...

  • Page 33: Réglage De La Résolution Maximale

    Utiliser la SoundBar Dell (En Option) La SoundBar Dell est un système deux voies stéréo qui peut se monter sur les écrans plats Dell. La SoundBar possède une molette de contrôle du volume et un contrôle marche/arrêt pour ajuster le niveau général du système, une diode bleue indiquant la mise sous tension et deux prises audio pour casque.

  • Page 34: A L'aide De L'inclinaison, Du Pivotement Et Du Déploiement Vertical

    Mécanisme de fixation Commande d'alimentation/volume Témoin d'alimentation Connecteurs pour écouteurs A l'aide de l'inclinaison, du pivotement et du déploiement vertical REMARQUE : Ceci est applicable pour un moniteur avec support. Après achat du support autre, veuillez consulter le guide d'installation du support respectifs pour les instructions d'installation.

  • Page 35: Faire Tourner Le Moniteurr

    Faire tourner le moniteurr Avant de faire tourner le moniteur, votre moniteur doit être complètement déployé verticalement (Extension verticale) et complètement incliné (Inclinaison) vers le haut pour éviter de heurter le bord inférieur du moniteur.

  • Page 36: Régler Les Paramètres D'affichage De Rotation De Votre Système

    REMARQUE : Si vous utilisez le moniteur avec un ordinateur non Dell, il vous faut aller sur le site Web du pilote grpahique ou sur le site Web du fabricant de votre ordinateur pour des informations sur la façon de faire tourner votre système d'exploitation.

  • Page 37: Dépannage

    Retour à la page de sommaire Dépannage Guide Utilisateur du moniteur à écran plat Dell™ P2012H Test-Auto Diagnostiques intégrés Problèmes généraux Problèmes spécifiques au produit Problèmes spécifiques au Universal Serial Bus Problèmes liées à la Soundbar Dell MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les...

  • Page 38: Problèmes Généraux

    Certains pixels allumés d'une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse : support.dell.com.

  • Page 39: Problèmes Spécifiques Au Produit

    Redémarrez l'ordinateur en mode sans échec. Problèmes liés à la sécurité Signes visibles de fumée ou N'effectuez aucun dépannage. d'étincelles Contactez Dell immédiatement. Problèmes intermittents Mauvais fonctionnement Assurez-vous que le câble vidéo reliant l'ordinateur et le moniteur est correctement marche et arrêt du moniteur branché...

  • Page 40: Problèmes Liés À La Soundbar Dell

    Problèmes liés à la Soundbar Dell™ Symptômes courants Description du problème Solutions possibles Pas de son Pas d'alimentation à la Tourner le bouton de mise sous tension/volume de la Soundbar dans le sens des Soundbar - le témoin aiguilles d’une montre pour l'amener en position médiane et vérifier que le voyant (LED d'alimentation est éteint.

  • Page 41: Contacter Dell

    Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région. Pour contacter Dell pour les ventes, l’assistance technique, ou les questions de service à...

  • Page 42: Installation De Votre Moniteur

    Si vous avez un ordinateur de bureau Dell™ ou un ordinateur portable Dell™ avec accès à Internet 1. Allez sur http://support.dell.com, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. 2. Après installation des pilotes pour votre Adaptateur Graphique, essayez de nouveau de configurer la résolution sur 1600 X 900.
  • Page 43 Retour à la Table des Matières Installation de votre moniteur Moniteur à écran plat Dell™ P2012H Si vous avez un ordinateur de bureau, portable ou une carte graphique non Dell™. Sous Windows XP: 1. Cliquez droit sur le bureau et cliquez sur Propriétés.
