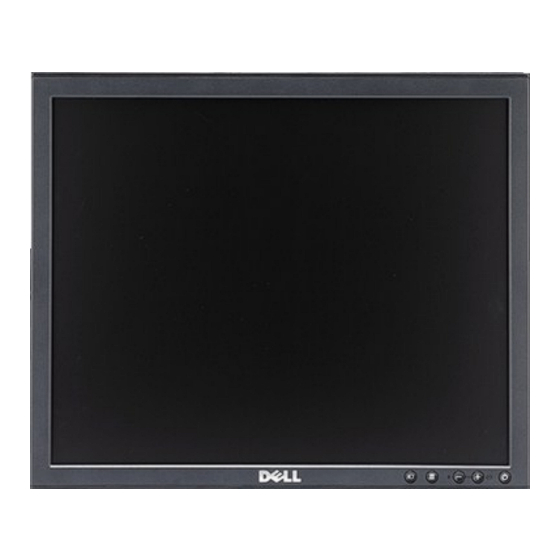

Guide de l'utilisateur pour moniteur couleur à écran plat Dell™
P170S/P190S
A propos de votre moniteur
Installer Votre Ecran
Utilisation du moniteur
Dépannage
Appendice
Remarque, avis et attention
Certains textes de ce manuel peuvent être imprimés en gras ou en italique et accompagnés d'une icône. Ces blocs sont des remarques, des avis et des
avertissements d'attention, et ils sont utilisés comme suit :
REMARQUE : UNE REMARQUE donne une information importante qui vous permet de faire un meilleur usage de votre ordinateur.
AVIS : Ceci indique soit un dommage potentiel matériel ou une perte de données et indique comme éviter le problème.
ATTENTION : Ceci indique la potentialité d'un dommage matériel, d'une blessure corporelle ou de mort.
Certains avertissements peuvent apparaître dans des formats alternatifs et peuvent ne pas être accompagnés d'une icône. Dans ces cas, la présentation
spécifique de l'avertissement est exigée par l'autorité réglementaire.
Les informations contenues dans ce document peuvent être modifiées sans notification préalable.
© 2010 Dell Inc. Tous droits réservés.
Toute reproduction de ces documents strictement interdite, par quelque moyen que ce soit, sans autorisation écrite de Dell™ Inc.
Marques déposées utilisées dans ce texte : Dell et le logo DELL sont des marques de Dell Inc ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft
Corporation aux États-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'agence de protection de l'environnement américaine. En tant que partenaire
ENERGY STAR, Dell Inc. a déterminé que ce produit satisfait aux réglementations de ENERGY STAR en matière d'efficacité énergétique.
D'autres marques déposées et noms de sociétés peuvent être utilisés dans ce document pour faire référence au nom des sociétés les ayant déposés ou au nom de leurs
produits. Dell™ Inc. dément toute prétention de propriété à l'égard de marques et des noms de sociétés autres que les siens.
Modèle P170Sb/P190Sb/P170St/P190St/P170Sf/P190Sf/P190Sc
Janvier 2010 Rev. A02
Publicité
Table des Matières
Manuels Connexes pour Dell P170S
Sommaire des Matières pour Dell P170S
- Page 1 REMARQUE : UNE REMARQUE donne une information importante qui vous permet de faire un meilleur usage de votre ordinateur. AVIS : Ceci indique soit un dommage potentiel matériel ou une perte de données et indique comme éviter le problème. ATTENTION : Ceci indique la potentialité d'un dommage matériel, d'une blessure corporelle ou de mort. Certains avertissements peuvent apparaître dans des formats alternatifs et peuvent ne pas être accompagnés d'une icône. Dans ces cas, la présentation spécifique de l'avertissement est exigée par l'autorité réglementaire. Les informations contenues dans ce document peuvent être modifiées sans notification préalable. © 2010 Dell Inc. Tous droits réservés. Toute reproduction de ces documents strictement interdite, par quelque moyen que ce soit, sans autorisation écrite de Dell™ Inc. Marques déposées utilisées dans ce texte : Dell et le logo DELL sont des marques de Dell Inc ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'agence de protection de l'environnement américaine. En tant que partenaire ENERGY STAR, Dell Inc. a déterminé que ce produit satisfait aux réglementations de ENERGY STAR en matière d'efficacité énergétique. D'autres marques déposées et noms de sociétés peuvent être utilisés dans ce document pour faire référence au nom des sociétés les ayant déposés ou au nom de leurs produits. Dell™ Inc. dément toute prétention de propriété à l'égard de marques et des noms de sociétés autres que les siens. Modèle P170Sb/P190Sb/P170St/P190St/P170Sf/P190Sf/P190Sc Janvier 2010 Rev. A02...
-
Page 2: À Propos De Votre Moniteur
Retour à la Page Sommaire À propos de votre moniteur Guide de l'utilisateur pour moniteur à écran plat Dell™ P170S/P190S Contenu de l'emballage Caractéristiques du produit Identifier les composants et les commandes Spécifications du moniteur Fonction Plug & Play Politique de qualité relatives aux pixels des moniteurs LCD Consignes de maintenance Contenu de l'emballage Votre moniteur est livré avec les composants illustrés ci-dessous. Assurez-vous d'avoir reçu tous les composants et contactez Dell si quelque chose manque. REMARQUE : Certains éléments peuvent être optionnels et ne pas être fournis avec votre moniteur. Certaines fonctions ou médias peuvent ne pas être disponibles dans certains pays. -
Page 3: Caractéristiques Du Produit
Guide de configuration rapide Informations de sécurité Caractéristiques du produit L’affichage à écran plat P170S/P190S a un affichage à cristaux liquides (LCD) à transistor à couches minces (TFT) et à matrice active. Les caractéristiques du moniteur comprennent : ■ P170S: Zone visible de l’affichage de 17 pouces (432 mm) (mesuré diagonalement). Résolution de 1280 x 1024, et prise en charge du plein écran pour les résolutions plus basses. ■ P190S: Zone visible de l’affichage de 19 pouces (481,9 mm) (mesuré diagonalement). Résolution de 1280 x 1024, et prise en charge du plein écran pour les résolutions plus basses. ■ Angle de vision large pour permettre une visibilité depuis une position assise ou debout, ou allant d’un côté à l’autre. ■ Capacité d’inclinaison et d’extension verticale. ■ Pied amovible et trous de montage VESA (Video Electronics Standards Association) de 100 mm pour des solutions de montage flexibles. -
Page 4: Vue Arrière
Utilisez ces orifices pour monter le moniteur. (Derrière la plaque de base fixée) Etiquette à code-barre avec numéro de série Référez-vous à cette étiquette si vous devez contacter Dell pour un support technique. 3 Orifice de verrouillage de sécurité Utilisez un verrou de sécurité avec cet orifice pour fixer votre moniteur. 4 Support de montage de la Soundbar Dell Pour fixer la Soundbar Dell optionnelle. 5 Etiquette de tension réglementaire Indique les agréments réglementaires. 6 Bouton de retrait du support Appuyez ici pour retirer le support. -
Page 5: Vue De Dessous
Connecteurs (descendants) Côté droit Côté gauche Vue de dessous Vue de dessous Description Connecteur Insérez le câble d'alimentation. d'alimentation Connecteur Connectez le cordon d'alimentation pour la Soundbar (optionnelle). d'alimentation de la Soundbar Dell... -
Page 6: Spécifications Du Moniteur
6 Connecteur USB Connectez vos périphériques USB. Spécifications du moniteur Modes de gestion de l’alimentation Si votre PC est doté d’une carte graphique ou d’un logiciel compatible DPMST VESA, le moniteur peut réduire automatiquement sa consommation d’énergie lorsqu’il est au repos. Ceci est appelé le mode d’économie d’énergie. Si une entrée provenant du clavier, de la souris ou d’un autre périphérique d’entrée est détectée, le moniteur s’active automatiquement. Le tableau suivant montre la consommation d’électricité et la signalisation de la fonctionnalité d’économie automatique d’énergie : P170S Modes VESA Synchro. horizontale Synchro. Vidéo Témoin Consommation verticale d’alimentation Fonctionnement normal... -
Page 7: Connecteur Dvi
Autotest Terre-R Terre-V Terre-B PC 5V/3,3V Terre-sync Terre Données DDC Sync H Sync V Horloge DDC Connecteur DVI Numéro de Côté Moniteur du câble signaux 24 broches broche T.M.D.S. RX2- T.M.D.S. RX2+ T.M.D.S. Terre Pas de connexion Pas de connexion Horloge DDC Données DDC Pas de connexion T.M.D.S. RX1- T.M.D.S. -
Page 8: Spécifications De L'écran Plat
* La gamme de couleur (typique) du P170S/P190S est basée sur CIE1976 (85%) et CIE1931 (72%). Résolution Modèle P170S/P190S Plage de balayage horizontal 30 kHz à 81 kHz (automatique) Plage de balayage vertical 56 Hz à 76 Hz (automatique) Résolution programmée la plus élevée 1280x1024 à 60 Hz Modes d’affichage prédéfinis Dell garantit la taille d’image et le centrage pour tous les modes prédéfinis énumérés dans le tableau suivant : P170S/P190S Mode d’affichage Fréquence Fréquence Fréquence Polarité de synchronisation horizontale (kHz) verticale (Hz) des pixels (horizontale/verticale) (MHz) -
Page 9: Électricité
108,0 VESA, 1280 x 1024 64,0 60,0 108,0 VESA, 1280 x 1024 80,0 75,0 135,0 Électricité Modèle P170S/P190S Analogique RVB: 0,7 Volts +/-5%, impédance d'entrée 75 ohm Signaux d'entrée vidéo TMDS DVT numérique, 600mV pour chaque ligne différentielle, polarité positive à impédance d'entrée de 50 ohms Synchronisation des signaux d'entréehorizontaux et verticaux séparés; Synchronisation des signaux d'entrée Niveau TTL 3,3V Cmos ou 5V, synchronisation positive ou négative. -
Page 10: Consignes De Maintenance
VESA - pas de 3,65 kg (8,03 lb) 4,3 kg (9,46 lb) câble) Poids sans stand 1,55 kg (3,42 lb) 1,6 kg (3,52 lb) Environnement Le tableau suivant liste les limites environnementales : Modèle P170S P190S Température : En fonctionnement 0° à 40°C (32° à 104°F) 0° à 40°C (30° à 104°F) Stockage : -20° à 60°C (-4° à 140°F) Stockage : -20° à 60°C (-4° à 140°F) Au repos Transport : -20° à 60°C(-4° à 140°F) - Page 11 Si vous constatez le dépôt d'une poudre blanche lors du déballage de votre moniteur, essuyez-la avec un chiffon. Manipulez votre moniteur avec précaution étant donné que les moniteurs de couleur foncée peuvent être rayés et présenter des éraflures blanches qui sont bien plus visibles que sur les moniteurs de couleur clair. Pour aider à conserver la meilleure qualité d'image sur votre moniteur, utilisez un écran de veille qui change dynamiquement et éteignez votre moniteur lorsque vous ne l'utilisez pas. Retour à la Page Sommaire ...
-
Page 12: Contacter Dell
Pour des informations sur les instructions de sécurité, voir le Informations de sécurité. Avis FCC (États-Unis seulement) et autres informations réglementaires Pour les avis FCC et autres informations réglementaires, voir le site Web de conformité réglementaire : www.dell.com/regulatory_compliance. Contacter Dell Pour les clients aux États-Unis, appelez 800-WWW-DELL (800-999-3355). REMARQUE : Si vous n'avez pas de connexion Internet active, vous pouvez trouver les informations de contact, sur votre facture, bon de livraison ou catalogue produit Dell. Dell fournit plusieurs options de support et service en ligne et par téléphone. La disponibilité varie selon le pays et le produit, et certains services peuvent de pas être disponibles dans votre région. Pour contact Dell pour des questions concernant la vente, le support technique ou le service client : 1. -
Page 13: Configuration De Votre Moniteur
Retour à la page Sommaire Configuration de votre moniteur Moniteur couleur à écran plat Dell™ P170S/P190S Si vous disposez d'un ordinateur de bureau ou d'un ordinateur portable Dell™ avec accès à Internet 1. Accédez au site Web http://support.dell.com, entrez votre numéro de série et télédéchargez le dernier pilote de votre carte graphique. 2. Après avoir installé le pilote, définissez de nouveau la résolution 1280x1024. REMARQUE : Si vous ne pouvez pas à définir la résolution 1280x1024, contactez Dell™ pour plus d'informations sur les cartes graphiques qui prennent en charge cette résolution. Retour à la page Sommaire... -
Page 14: Si Vous Ne Disposez Pas D'un Ordinateur De Bureau Ou D'un Ordinateur Portable Dell
Retour à la page Sommaire Configuration de votre moniteur Moniteur couleur à écran plat Dell™ P170S/P190S Si vous ne disposez pas d'un ordinateur de bureau ou d'un ordinateur portable Dell™ ou d'une carte graphique 1. Cliquez avec le bouton droit de la souris sur le bureau, puis cliquez sur Propriétés. 2. Sélectionnez l'onglet Paramètres. 3. Sélectionnez Avancé. 4. Identifiez le fournisseur du contrôleur graphique dans la description située dans la partie supérieure de la fenêtre (ex. :. NVIDIA, ATI, Intel, etc.). Reportez-vous au site Web du fournisseur de la carte graphique pour obtenir la dernière version du pilote (par exemple,http://www.ATI.com http://www.NVIDIA.com). 6. Après avoir installé le pilote de la carte graphique, définissez de nouveau la résolution 1280x1024. REMARQUE : Si vous n'y parvenez pas, contactez le fabricant de l'ordinateur ou achetez une carte graphique qui prend en charge la résolution 1280x1024. Retour à la page Sommaire... -
Page 15: Opération Du Moniteur
Opération du moniteur Guide de l'utilisateur pour moniteur couleur à écran plat Dell™ P170S/P190S Utilisation des commandes du panneau avant Utilisation de l’affichage à l’écran (OSD) Régler la Résolution Optimale Utiliser la SoundBar Dell (En Option) Utiliser les fonctions d'Inclinaison, de Rotation et l'Extension Verticale Changer l'Orientation de Votre Ecran Utilisation des commandes du panneau avant Utilisez les boutons du panneau avant du moniteur pour régler les caractéristiques de l’image affichée. Lorsque vous utilisez ces boutons, les valeurs numériques correspondantes s'affichent à l'écran via l'OSD (menu de réglage à l'écran). -
Page 16: Utilisation De L'affichage À L'écran (Osd)
Sélection Utilisez ces boutons pour régler (diminuer ou augmenter les valeurs) les paramètres dans Bas (-) et Haut (+) Utilisez ce bouton pour ouvrir le menu Luminosité/Contraste. Luminosité/Contraste Utilisez ce bouton pour activer la configuration et le réglage automatiques. Le message suivant apparaîtra sur un écran noir lorsque le moniteur se règle automatiquement sur l'entrée courante: Réglage Automatique Le bouton Réglage Auto permet au moniteur de se régler automatiquement sur le signal vidéo reçu. Après avoir effectué le 'Auto Adjustment(Réglage Auto)', vous pouvez régler votre moniteur plus précisément en utilisant les contrôles 'Pixel Clock(Horloge de pixels)' (Réglage grossier) et 'Phase' (Réglage fin) dans l'OSD. REMARQUE: Le Réglage Auto ne se produira pas si vous pressez le bouton lorsqu’il n’y a aucun signal d’entrée vidéo ou aucun câble connecté. Le bouton d'Alimentation permet d'allumer et d'éteindre l'écran. Le témoin vert indique que l'écran est en marche et complètement fonctionnel. Un témoin orange indique le mode d'économie d'énergie. Bouton & Témoin d’alimentation Utilisation de l’affichage à l’écran (OSD) Accéder le Système Menu REMARQUE: Si vous modifiez les paramètres et si ensuite vous accédez à un autre menu ou si vous quittez l'OSD, le moniteur enregistrera automatiquement toutes ces modifications. Si vous attendez que l'OSD disparaisse après avoir effectué un réglage, vos paramétrages seront également enregistrés. Poussez le bouton Menu pour ouvrir le menu OSD et afficher le menu principal. ... - Page 17 Menu Principal pour l'Entrée Analogique (VGA) Menu Principal pour l'Entrée Numérique (DVI) REMARQUE: Les fonctions Réglage Auto, Positionnement et Réglages d’Image sont uniquement disponibles si vous utilisez un connecteur analogique (VGA). Appuyez sur les boutons - et + pour vous déplacer entre les différentes options de réglage. Au fur et à mesure que vous vous déplacez d'une icône à l'autre, le nom de l'option est m surbrillance. Voir le tableau suivant pour obtenir une liste complète de toutes les options disponibles pour le moniteur. Appuyez sur le bouton MENU une fois pour activer l'option mise en surbrillance. Appuyez sur les boutons - et + pour sélectionner le paramètre voulu. Appuyez sur le bouton MENU pour accéder à la barre de réglage puis utiliser les boutons - et + pour effectuer les modifications en fonction des témoins dans le menu. ...
- Page 18 Quitter Sélectionner pour quitter le Menu Principal Luminosité / La fonction 'Luminosité' permet de régler la luminosité du rétro-éclairage. Contraste Réglez d'abord la 'Luminosité', ensuite réglez le 'Contraste' uniquement si un réglage supplémentaire est nécessaire. Appuyez sur le bouton + pour augmenter la luminosité et appuyez sur le bouton - pour la diminuer (min 0 ~ max 100). La fonction 'Contraste' permet de régler le degré de différence entre l'obscurité et la clarté sur l'écran du moniteur. Appuyez sur le bouton + pour augmenter le contraste et appuyez sur le bouton - pour le diminuer (min 0 ~ max 100). Positionnement: La fonction 'Positionnement' permet de déplacer la zone de vision sur l'écran du moniteur. ...
- Page 19 REMARQUE: Si vous utilisez la source DVI, l'option de Positionnement n'est pas disponible. Réglage Même si votre ordinateur reconnaît votre moniteur au démarrage, la fonction réglage automatique optimise les réglages de l'affichage à utiliser avec vos Automatique réglages spécifiques. Sélectionnez pour activer le réglage et la configuration automatiques. Le message suivant apparaîtra sur un écran noir lorsque le moniteur se règle automatiquement sur l'entrée courante: Le bouton Réglage Auto permet au moniteur de se régler automatiquement sur le signal vidéo reçu. Après avoir utilisé Réglage Auto, vous pouvez régler votr moniteur plus précisément en utilisant les contrôles Horloge de pixels (Réglage grossier) et Phase (fin) sous Paramètres d'image. REMARQUE: Dans la plupart des cas, Réglage auto vous donne l'image optimale pour votre configuration...
- Page 20 Paramètres Le réglage de la Phase et de Horloge de pixels vous permettent de régler plus précisément votre moniteur selon vos d'image : préférences. Ces réglages sont accessibles par le biais du menu OSD principal, en sélectionnant Paramè tres d'image. Horloge de Utilisez les boutons - et + pour procéder aux réglages. (Minimum : 0 ~ Maximum : 100) pixels Si vous n'avez pas obtenu un résultat satisfaisant en utilisant le réglage de la Phase, effectuez le réglage de Horloge de pixels (R'egler grossier) puis réglez nouveau Phase (fin). Phase REMARQUE: Cette fonction peut modifier la largeur de l'image sur l'écran. Utilisez la fonction Horizontal du menu Position pour centrer l'affichage de l'image sur l'écran. REMARQUE: Lorsque vous utilisez la source DVI, l'option Paramètres d'image n'est pas disponible. Paramètres de Réglages des couleurs permet de régler la température des couleurs, la teinte et la saturation. couleur La teinte des couleurs est plus visible dans les zones de blanc. ...
- Page 21 Bleu prédéfini Préréglage Standard est utilisé pour obtenir les réglages des couleurs par défaut (valeur d'usine). Ce réglage est aussi l'espace chromatique par défau standard “ sRVB”. Blue Preset Préréglage Bleu'est utilisé pour obtenir un ton bleuâtre. Ce réglage des couleurs est généralement utilisé pour les applications avec du texte (comme l tableurs, la programmation, les édditeurs de texte etc.). Rouge prédéfini Préréglage Rouge est utilisé pour obtenir un ton rouge. Ce réglage de couleur est généralement utilisé pour les applications avec des couleurs intense (comme l'édition d'images, de photographies, le multimédia, les films etc.). Prédéfini Préréglage Utilisateur : Utilisez les boutons plus et moins pour augmenter ou diminuer la valeur de chacune des trois couleurs (R, V, B) de manière utilisateur indépendante, par incréments numériques uniques allant de 0 à 100. Réglages Effectue les réglages pour l'OSD, y compris l'emplacement, la durée d'affichage du menu à l'écran et la rotation de l'OSD. OSD : Position Position de l'OSD : horizontale Pour ajuster la position horizontale de l'OSD, utilisez les boutons - et +, et déplacez l'OSD vers la gauche et la droite. ...
- Page 22 REMARQUE: Lorsque l'OSD est verrouillé, presser le bouton menu amène l'utilisateur directement au menu des réglages OSD, avec le verrouillage OSD sélectionné. Sélectionner Non (-) déverrouillera et permettra à l'utilisateur d'accéder à tous les réglages paramétrables. REMARQUE: Vous pouvez aussi verrouiller ou déverrouiller l'OSD en appuyant sur le bouton Menu sans le relâcher pendant 15 secondes. Language Sélectionnez une des huit langues de l'affichage OSD (allemand, anglais, espagnol, chinois simplifié, français, japonais, portugais brésilien et russe). REMARQUE: Cette modification n'affecte que l'OSD. Cela n' a aucun effet sur aucun des logiciels travaillant sur l'ordinateur.
- Page 23 Audio Vous pouvez choisir d'activer ou de désactiver l'audio lorsque le moniteur est en mode économie d'énergie. (optional) Oui — active l'audio Non — désactive l'audio (default) REMARQUE: Lorsque la SounBar Dell n'est pas correctement connectée au moniteur, le menu audio n'est pas disponible.
- Page 24 Réinitialisation Permet de redonner aux options des menus OSD leurs valeurs usine prédéfinies. usine : Quitter — Sélectionnez cette option pour quitter le menu Réintialisation aux paramètres usine sans réinitialiser aucune des options OSD. Paramètres de position uniquement — Permet de redonner aux param ètres de Position de l'image leurs valeurs usine d'origine. Paramètres de couleur uniquement — Permet de redonner aux paramètres Rouge, Vert et Bleu leurs valeurs usine d'origine et d'avoir l'option Prédéfini normal pour le réglage par défaut. Tous les paramètres — Permet de redonner à tous les paramè tres réglables par l'utilisateur, y compris couleur, position, luminosité, contrats et temps de maintien OSD, leurs valeurs usine par défaut. La langue de l'OSD ne change pas. IR — Cette fonction sera utile pour réduire les rares cas de d’image rémanente. Activer la fonction Traitement LCD: Si une image semble rester sur l’écran, sélectionnez Traitement LCD pour éliminer son affichage. L’utilisation de la fonction Traitement LCD peut nécessiter quelques heures. Les cas plus graves de rétention d’image sont nommés images rémanentes définitives, la fonction Traitement LCD ne permettra pas de les éliminer.
- Page 25 Retour à la page Sommaire Configuration de votre moniteur Moniteur couleur à écran plat Dell™ P170S/P190S Instructions importantes pour définir la résolution d'affichage sur 1280x1024 (Maximum) Pour obtenir des performances optimales avec les systèmes d'exploitation Microsoft Windows®, définissez la résolution 1280x1024 pixels en procédant comme suit : 1. Cliquez avec le bouton droit de la souris sur le bureau, puis cliquez sur Propriétés. 2. Sélectionnez l'onglet Paramètres. 3. Déplacez le curseur vers la droite en appuyant sur le bouton gauche de la souris et en le maintenant enfoncé et sélectionnez la résolution d'écran 1280x1024. 4. Cliquez sur OK. Si l'option 1280x1024 n'apparaît pas, vous devez mettre à jour le pilote graphique. Ci-dessous, choisissez le scénario qui décrit le mieux l'ordinateur que vous utilisez et suivez les instructions fournies : Si vous disposez d'un ordinateur de bureau ou d'un ordinateur portable Dell™ avec un accès Internet.
- Page 26 Moniteur couleur à écran plat Dell™ P170S/P190S Guide de l'utilisateur Instructions importantes pour définir la résolution d'affichage sur 1280x1024 (Maximum) Les informations contenues dans ce document peuvent être modifiées sans notification préalable. © 2010 Dell™ Inc. Tous droits réservés. Toute reproduction de ces documents strictement interdite, par quelque moyen que ce soit, sans autorisation écrite de Dell™ Inc. Marques déposées utilisées dans ce texte : Dell et le logo DELL sont des marques de Dell Inc ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'agence de protection de l'environnement américaine. En tant que partenaire ENERGY STAR, Dell Inc. a déterminé que ce produit satisfait aux réglementations de ENERGY STAR en matière d'efficacité énergétique. D'autres marques déposées et noms de sociétés peuvent être utilisés dans ce document pour faire référence au nom des sociétés les ayant déposés ou au nom de leurs produits. Dell™ Inc. dément toute prétention de propriété à l'égard de marques et des noms de sociétés autres que les siens. Modèle P170Sb/P190Sb/P170St/P190St/P170Sf/P190Sf/P190Sc Janvier 2010 Rev. A02...
-
Page 27: Installer Votre Ecran
Retour à la Page Sommaire Installer Votre Ecran Guide de l'utilisateur pour moniteur à écran plat Dell™ P170S/P190S Attachement du trépied Connecter Votre Ecran Organiser vos câbles Fixation de la Soundbar au moniteur (En Option) Retrait du piedesta Attachement du trépied REMARQUE : Le trépied est détaché lorsque le moniteur est expédié depuis l’usine. REMARQUE : Ceci est applicable pour un moniteur avec un pied. Quand le pied AIO OptiPlex™ USFF 780/OptiPlex™ SFF 980 est acheté, veuillez vous reporter au guide d’installation du pied AIO correspondant pour des instructions d’installation. -
Page 28: Connexion Du Câble Dvi Blanc
Connexion du Câble DVI Blanc REMARQUE : Les images ne sont utilisées que dans des buts d'illustration. L'apparence de l'ordinateur peut varier. Après avoir terminé la connexion du câble VGA/DVI, suivez la procédure ci-dessous pour terminer l'installation du moniteur : 1. Connectez les câbles d'alimentation pour votre ordinateur et votre moniteur dans une prise proche. 2. Allumez le moniteur et l'ordinateur. Si votre ordinateur affiche une image, l'installation est terminée. S'il n'affiche pas d'image, voir Résolution des problèmes. Organiser vos câbles Après avoir branché tous les câbles nécessaires sur moniteur et votre ordinateur, (Voir Connecter votre écran), utilisez la gaine de câbles pour aménager soigneusement tous les câbles comme illustré ci-dessus. -
Page 29: Fixation De La Soundbar Au Moniteur (En Option)
Fixation de la Soundbar au moniteur (En Option) À l'arrière du moniteur, fixez la Soundbar en alignant les deux plots avec les deux bagues le long de la partie inférieure du moniteur. Faites glisser la Soundbar vers la gauche jusqu'à ce qu'elle soit en place. 3. Raccordez la Soundbar avec le connecteur d'alimentation de courant continu (DC). Insérez la mini prise stéréo verte sortant de la Soundbar dans la prise de sortie audio de votre ordinateur. ATTENTION : Ne pas utiliser de périphérique autre que la Soundbar Dell. Retrait du piedestal Apres avoir placé le panneau du moniteur sur un tissu doux ou amortisseur, pressez et maintenez enfoncé le bouton de retrait LCD, puis retirer le piedestal. REMARQUE : Pour éviter de rayer l’écran LCD en retirant le piedestal, assurez-vous que le moniteur est placé sur une surface propre. REMARQUE : Ceci est applicable pour un moniteur avec un pied. Quand le pied AIO OptiPlex™ USFF 780/OptiPlex™ SFF 980 est acheté, veuillez vous reporter au guide d’installation du pied AIO correspondant pour des instructions d’installation. -
Page 30: Dépannage
Retour à la Page Sommaire Dépannage Guide de l'utilisateur pour moniteur à écran plat Dell™ P170S/P190S Autotest Diagnostics intégrés Problèmes courants Problèmes spécifiques au produit Problèmes liés à l'USB Dell™ Soundbar (en option) - Dépannage ATTENTION Avant de commencer une quelconque procédure dans cette section, consultez les Consignes de sécurité. Autotest Votre moniteur dispose d'une fonction de test automatique qui vous permet de vérifier si tout fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que le moniteur reste éteint, effectuez la procédure de test automatique du moniteur en respectant les étapes suivantes : 1. Éteignez votre ordinateur et le moniteur. 2. Débranchez le câble vidéo a l'arriere de l'ordinateur. Pour assurer une opération de test automatique correcte, débranchez le câble analogique (connecteur bleu ) a l'arriere de l'ordinateur. 3. Allumez le moniteur. La boîte de dialogue flottante 'Dell™ - Vérification de la fonction d'autotest' apparaîtra sur l'écran (sur un fond noir) si le moniteur ne peut pas détecter un signal vidéo et qu'il fonctionne correctement. Lorsqu'il est en mode de test automatique, la diode témoin d'alimentation reste verte et le motif de test automatique défilera sur l'écran continuellement. 4. Cette boîte de dialogue apparaît également lors d'un fonctionnement systeme normal si le câble vidéo est déconnecté ou endommagé. 5. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur. ... -
Page 31: Problèmes Courants
4. Examinez soigneusement l'écran pour des anomalies. 5. Appuyez à nouveau la touche + (bouton 4) sur le panneau avant. La couleur de l'écran change à rouge. 6. Examinez l'écran pour des anomalies quelconques. 7. Répétez les étapes 5 et 6 pour inspecter l'écran avec les couleurs vert, bleu et blanc. Le test est terminé quand l'écran blanc apparaît. Pour quitter, appuyez la touche + (bouton 4) à nouveau. Si vous ne détectez aucune anormalité de l'écran en utilisant l'outil de diagnostic intégré, le moniteur fonctionne normalement. Vérifiez la carte vidéo et l'ordinateur. Message d'avertissement de l'OSD Pour les informations sur l'OSD, voir Message d'avertissement de l'OSD Problèmes courants Le tableau suivant contient des informations générales relatives aux problèmes courants du moniteur. SYMPTÔMES COURANTS QUE SE PASSE-T-IL SOLUTIONS POSSIBLES Pas de données vidéo/voyant Pas d'image, moniteur « mort » Vérifiez l'état de la connexion aux deux extrémités du câble vidéo. ... -
Page 32: Problèmes Spécifiques Au Produit
L'écran est brouillé ou semble déchiré Réinitialisez le moniteur aux paramètres de l'usine. Effectuez le réglage automatique via le menu OSD. Ajustez les valeurs de Phase et de Horloge pixel via le menu OSD. Effectuez la procédure de test automatique du moniteur pour déterminer si l'écran reste brouillé en mode de test automatique. Recherchez d'éventuelles broches tordues ou endommagées sur le connecteur du câble vidéo. Redémarrez l'ordinateur en mode sans échec. Problèmes relatifs à la sécurité Signes visibles de fumée ou d'étincelles N'effectuez aucune procédure de dépannage. Contacter Dell immédiatement. Problèmes intermittents Mauvais fonctionnement de la commande marche/arrêt Vérifiez l'état de la connexion aux deux extrémités du câble vidéo. Réinitialisez le moniteur aux paramètres de l'usine. Effectuez la procédure de test automatique du moniteur pour déterminer si le problème intermittent se produit en mode de test automatique. Couleur absente Couleur absente de l'image Effectuez la procédure de test automatique du moniteur. Vérifiez l'état de la connexion aux deux extrémités du câble vidéo. Recherchez d'éventuelles broches tordues ou endommagées sur le connecteur ... -
Page 33: Dell™ Soundbar (En Option) - Dépannage
Reconnectez les périphériques USB (connecteur avec flux descendant). Dell™ Soundbar (en option) - Dépannage SYMPTÔMES COURANTS QUE SE PASSE-T-IL SOLUTIONS POSSIBLES Non Son Pas de son La Soundbar est bien alimentée - Le voyant est Branchez le câble d'entrée de ligne audio sur la prise de sortie audio de votre allumé. ordinateur. Mettez tous les réglages de volume de Windows à leur maximum. Lisez du contenu audio sur l'ordinateur (p. ex. un CD audio ou un MP3) Tournez le bouton de contrôle du volume de la Soundbar dans le sens des aiguilles d'une montre jusqu'au volume maximum.
