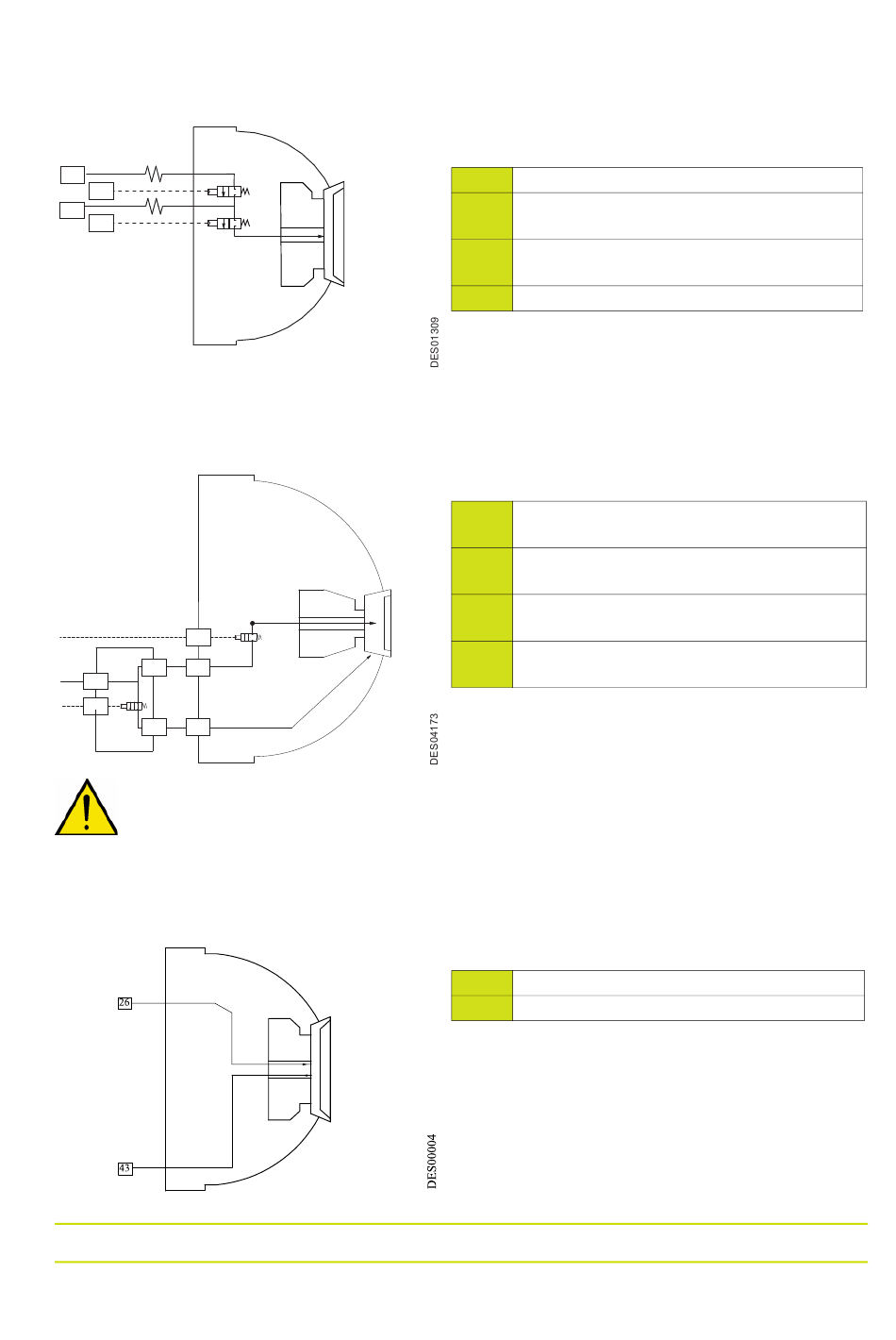

4. Schéma des fluides des différents circuits
4.1. Schéma peinture
41
53
11
51
Note: Les tuyaux en PTFE ne doivent jamais être remplacés par des tuyaux en polyamide.
4.2. Schéma rinçage bol et injecteur
56
PV32
32
32
36
58
PV31
31 31
IMPORTANT : Le cycle de rinçage doit obligatoirement se terminer par un train d'air comprimé,
les circuits 31,32 et 36 doivent être purgés et sécher avant le remise en marche de la haute ten-
sion.
4.3. Schéma air micro
Indice de révision : H - Janvier 2021
11 Alimentation produit - Ø 4 x 6 PTFE
Purge - Ø 4 x 6 PTFE sur 1,5 m puis
41
Ø 7 x 10
Commande alimentation peinture -
51
Ø 2,7 x 4
53 Commande purge - Ø 2,7 x 4
N.B. tous les tuyaux sont en polyamide, sauf: 11-
41 qui sont en PTFE, les côtes sont en mm.
Solvant / air rinçage ext. bol - Ø 2,7 x 4
31
PTFE
Solvant / air rinçage injecteur - Ø 2,7 x
32
4 PTFE
Commande solvant / air rinçage
56
injecteur - Ø 2,7 x 4
Commande solvant/ air rinçage exté-
58
rieur bol - Ø 2,7 x 4
N.B. tous les tuyaux sont en polyamide, sauf: 31-
32 qui sont en PTFE, les côtes sont en mm.
26 Air micro - Ø 4 x 6
43 Retour micro - Ø 4 x 6
N.B. tous les tuyaux sont en polyamide, les côtes
sont en mm.
