5

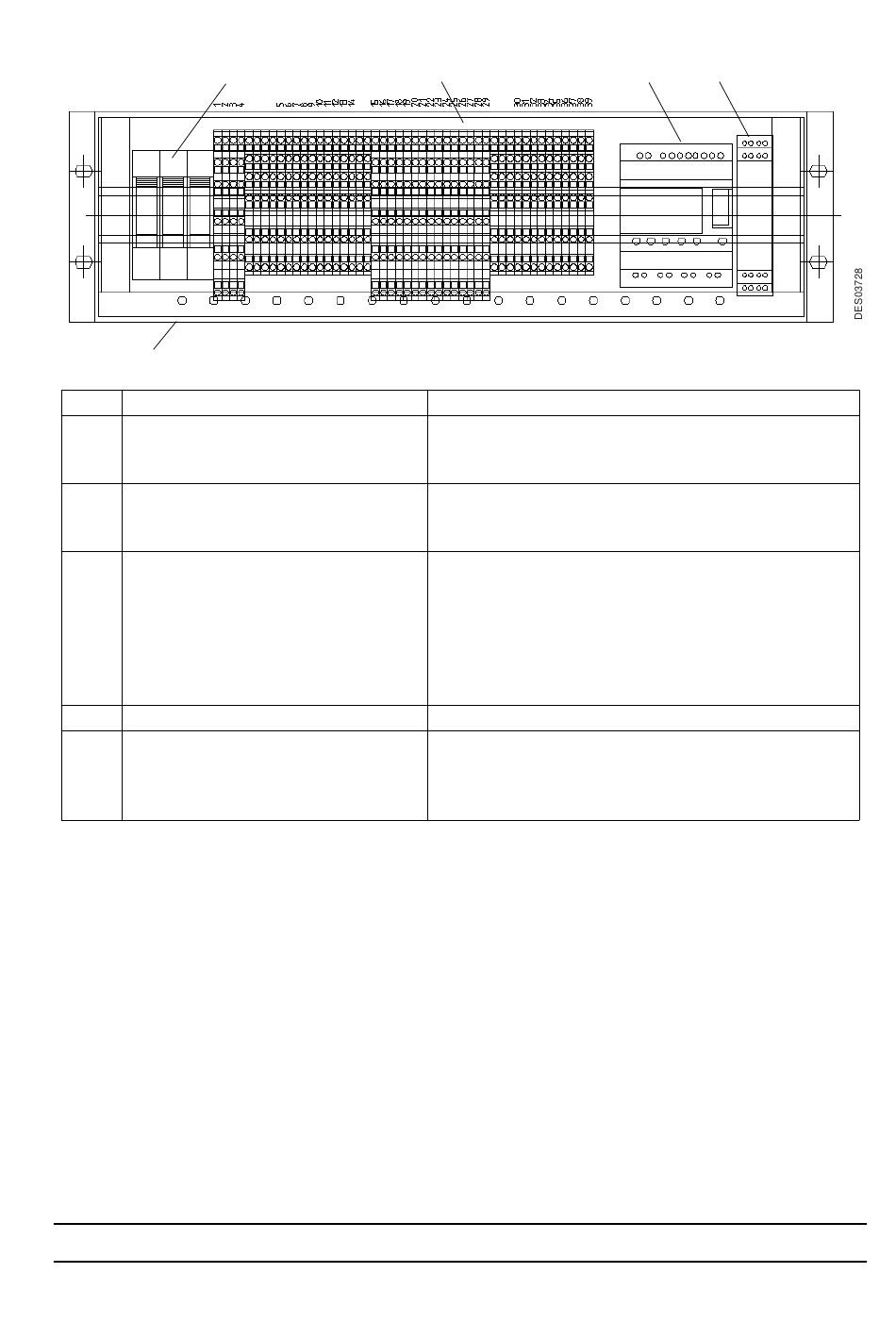

Rep.
1
Porte fusible principal
2
Borniers de raccordement
3
Mini automate
4
Relais de sécurité
5
Trous de fixation
Indice de révision : E
1
Désignation
2
- Réalisation de la protection électrique du module à
l'aide des cartouches fusibles.
- Arrivée de l'alimentation générale
- Tous les raccordements électriques se font par
l'intermédiaire de ce bornier et selon le schéma
électrique du module
- En l'absence de module de commande REV, le
mini automate peut gérer seul les temporisations
d'ouverture et de fermeture de la pulvérisation par
rapport à la détection.
Réglage des temps d'enclenchement et d'arrêt de
la pulvérisation par rapport à la position du capteur
"présence pièce".
- Assure la sécurité "Arrêt d'Urgence".
- Permettent d'accrocher les câbles venant se rac-
corder aux bornes du module à l'aide de collier de
serrage.
- Permettent la reprise de blindage.
8
3
4
