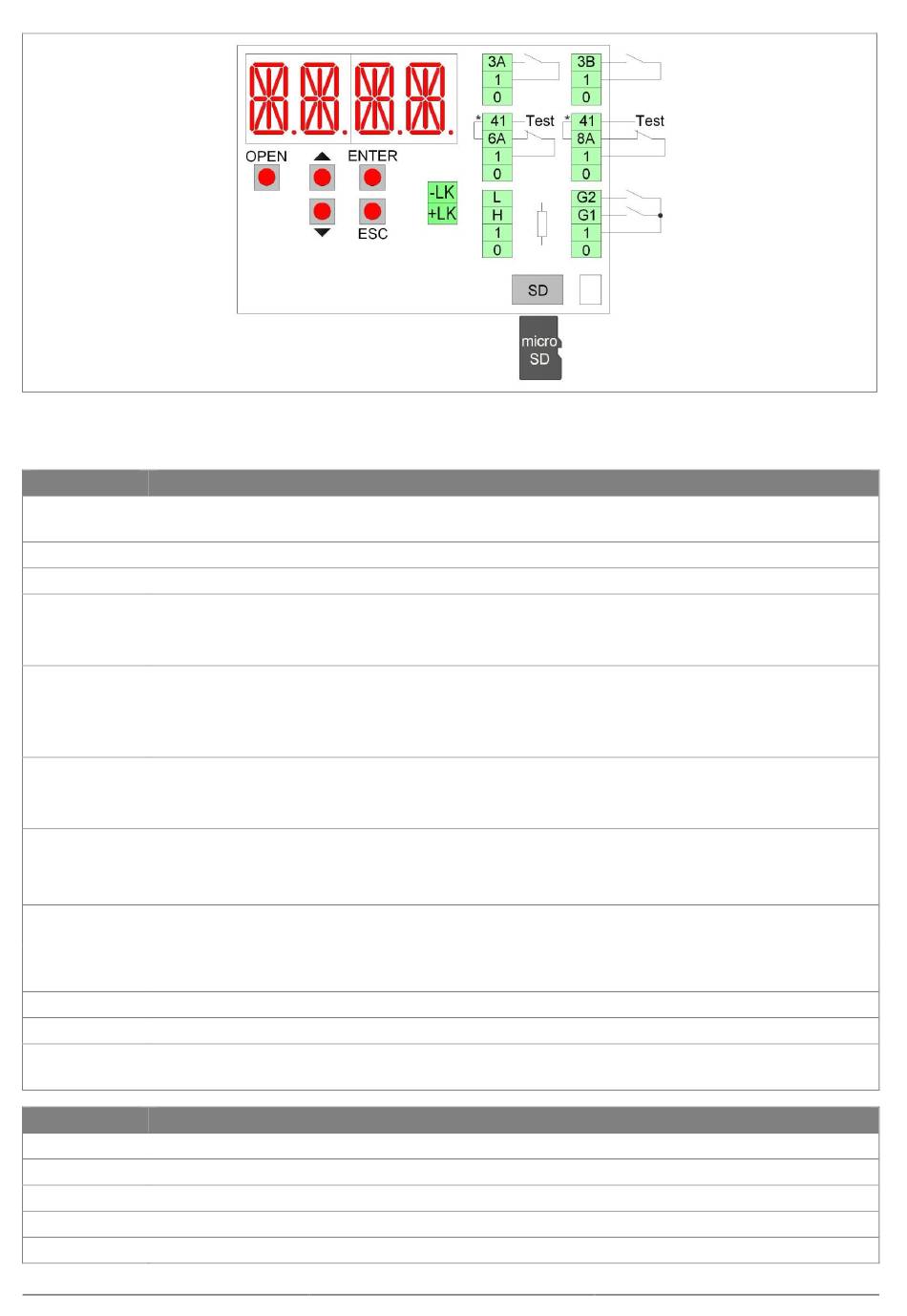

7.3 MORSETTIERE DEL CONTROLLO ELETTRONICO
ATTENZIONE: I morsetti con numero uguale sono equivalenti.
Il controllo elettronico viene fornito con i ponticelli nei morsetti con asterisco [*]. Quando si collegano i dispositivi di
sicurezza togliere i ponticelli dei morsetti corrispondenti.
Morsetti Descrizione
0 – 1 Uscita 12 Vcc per alimentazione accessori esterni. L'assorbimento massimo di 1 A corrisponde alla somma
di tutti i morsetti 1 (+12V).
1 – 3A Contatto N.O. di apertura lato A (lato interno vista automazione).
1 – 3B Contatto N.O. di apertura lato B (lato esterno vista automazione).
1 – 8A Contatto N.C. di sicurezza in chiusura. L'apertura del contatto provoca l'inversione del movimento
(riapertura) durante la fase di chiusura.
N.B. Collegare dispositivi di sicurezza con test (vedi morsetto 41), e togliere il ponticello 41 – 8A.
1 – 6A Contatto N.C. di sicurezza in apertura. L'apertura del contatto provoca l'arresto del movimento durante la
fase di apertura; dopo 3 s la porta richiude. Se l'automazione è chiusa, l'apertura del contatto 1-6A
impedisce la manovra di apertura.
N.B. Collegare dispositivi di sicurezza con test (vedi morsetto 41), e togliere il ponticello 41 – 6A.
41 Uscita di test (+12V). Collegare i dispositivi di sicurezza con test (conformi alla norma EN 16005), come
indicato nei seguenti capitoli.
N.B. Nel caso di dispositivi senza test, collegare il contatto N.C. ai morsetti 41 – 8A, oppure 41 – 6A.
1 – G1 Morsetto di ingresso per uso generale.
0 – G1 Morsetto di uscita (12 Vcc, 20 mA max) per uso generale.
Mediante il menù ADV > STG1 è possibile associare al morsetto G1 una funzione specifica.
1 – G2 Morsetto di ingresso per uso generale.
Mediante il menù ADV > STG2 è possibile associare al morsetto G2 una funzione specifica.
1 – 29 Contatto N.O. di reset. La chiusura e il rilascio del contatto avvia la manovra di apprendimento
automatico delle quote di battuta.
0 – 1 – H – L Collegamento bus al selettore di funzioni 001PBBA04
+LK / -LK Uscita 12V / 24V (1 A max) per elettroserratura.
SD Ingresso standard per schede di memoria micro SD. Consente il salvataggio delle impostazioni della porta
e il caricamento degli aggiornamenti firmware.
Pulsanti Descrizione
OPEN Pulsante di apertura della porta.
↑ Pulsante di scorrimento del menù e di aumento dei valori selezionati.
↓ Pulsante di scorrimento del menù e di riduzione dei valori selezionati.
ENTER Pulsante di selezione del menù e di salvataggio dei dati selezionati.
ESC Pulsante di uscita dal menù.
