Installation d'un disque dur dans la baie
REMARQUE :
la fonction d'enfichage à chaud est uniquement prise en charge lorsque le fond de panier SAS est installé. Pour plus d'informations, voir
Utilisation de disques durs SATA enfichables à chaud avec le fond de panier SAS.
1. Déballez le lecteur (et la carte contrôleur, le cas échéant), et préparez le lecteur en vue de son installation.
Pour obtenir des instructions, consultez la documentation fournie avec le lecteur.
2. Installez le disque dur dans la baie :
a. Faites glisser le lecteur dans la baie de lecteurs, en veillant à ce que l'arrière du lecteur soit du même côté que l'arrière de la baie.
b. Installez les vis qui fixent le lecteur à la baie de lecteurs.
3. Installez la baie de disque dur. Voir la figure 3-8.
a. Faites glisser la baie de disques dans le système jusqu'à ce qu'elle s'enclenche.
b. Installez les trois vis qui fixent la baie au système.
AVIS :
pour éviter les courts-circuits, placez une protection sur tous les connecteurs d'alimentation non utilisés.
4. Connectez un câble d'alimentation à chaque disque dur. Voir figure 3-8.
5. Connectez un câble d'interface à chaque disque dur.
Si vous installez un disque dur SATA, connectez le câble d'interface SATA sur le disque dur et sur le connecteur SATA de la carte système. Voir
¡
figure 3-9.
Si vous installez un lecteur SAS, connectez le câble d'interface SAS sur le disque dur et sur la carte contrôleur SAS en option. Voir figure 3-10.
¡

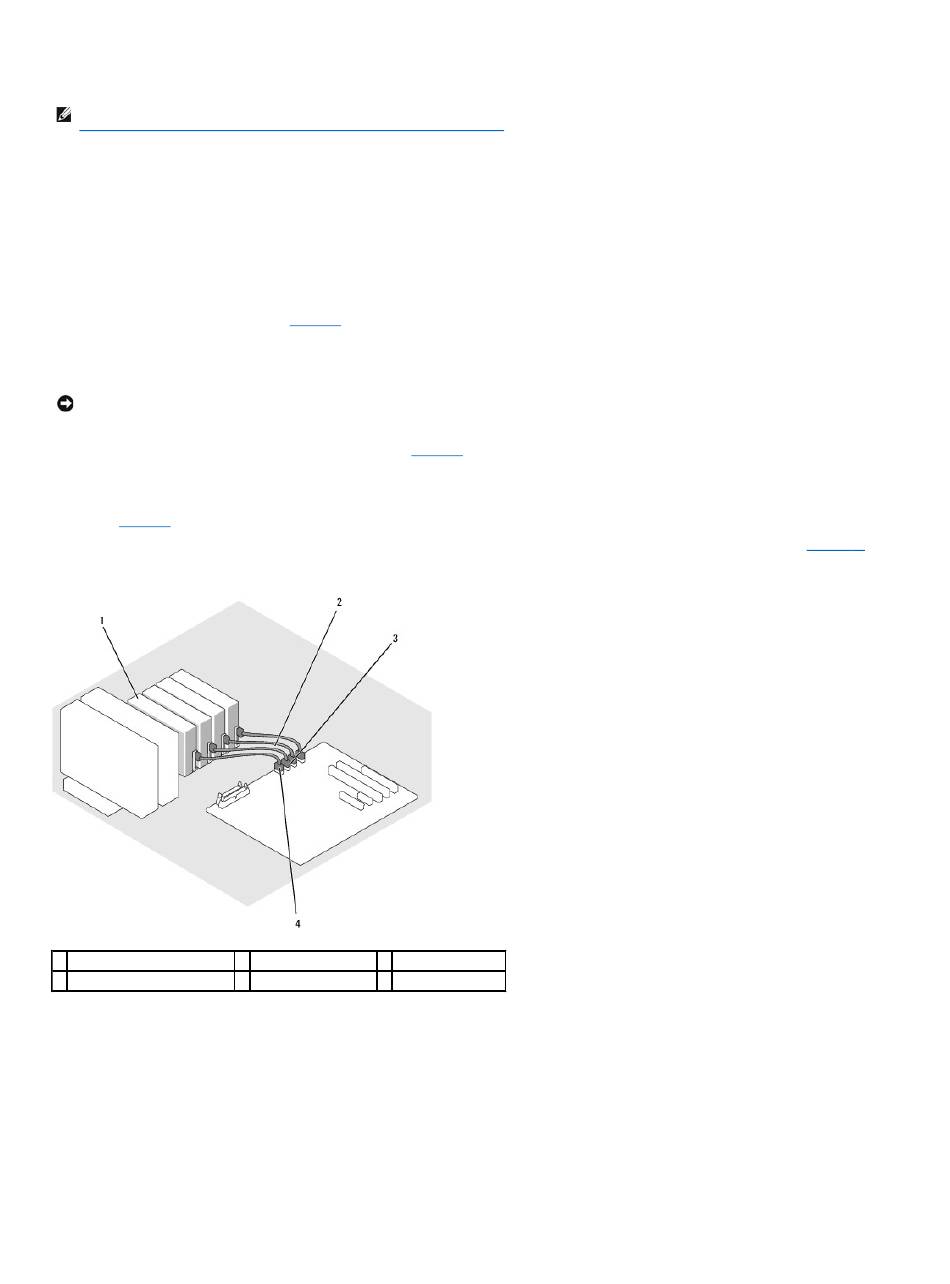

Figure 3-9. Connexion de disques durs SATA au contrôleur de disque intégré
1 Disque dur SATA (4 maximum) 2 Câble d'interface SATA 3 Connecteur SATA_1
4 Connecteur SATA_0
Figure 3-10. Connexion de disques durs SATA à une carte contrôleur SAS (Fond de panier SAS non installé)
