10. La première et la dernière terminaison du périphérique SolarEdge (onduleur / passerelle de contrôle et
de communication, etc.) dans la chaîne par la commutation d'une terminaison de commutateur DIP
situé à l'intérieur de l'onduleur doivent être sur ON (positionnez le commutateur vers le haut).
L'interrupteur, situé sur la carte de communication, est indiqué par la mention SW2.
REMARQUE
Seul le premier et le dernier périphérique SolarEdge dans la chaîne doivent être sur ONs. Les
autres onduleurs de la chaîne doivent avoir le commutateur de terminaison sur OFF (position
abaissée).
Pour connecter au portail de supervision :
1. Désignez un seul onduleur comme point de connexion entre le bus RS485 et le portail de supervision
SolarEdge. Cet onduleur servira d'onduleur maître.
2. Connectez le maître au portail de supervision SolarEdge via les options de communication LAN ou
ZigBee.
Pour configurer du bus de communication RS485 :
Tous les onduleurs sont configurés par défaut comme esclave. Si la reconfiguration est requise :
1. Assurez-vous que l'interrupteur MARCHE/ARRÊT soit en position ARRÊT.
2. Allumez le CA de l'onduleur en allumant le disjoncteur sur le panneau de distribution principal.
AVERTISSEMENT !
RISQUE D'ÉLECTROCUTION. Ne touchez pas les fils non isolés lorsque le couvercle de l'onduleur est
retiré.
3. Utilisez les boutons internes pour configurer la connexion (appuyez légèrement sur les boutons
carrés noirs) . Pour configurer l'onduleur, désigné en tant que dispositif maître, sélectionnez, dans les
menus LCD, les options suivantes :
Communication è Serveur è LAN, Z igBee ou Wi-Fi
l
Conf RS485-1 è Type d'appareil è SolarEdge
l
Conf RS485-1 è P rotocole è Maître
l
Conf RS485-1 è Détect. Esclave
l
Le système démarre la détection automatique d'onduleurs esclaves de SolarEdge connectés à
l'onduleur maître. L'onduleur devra rapporter le nombre correct d' esclaves. Si ce n'est pas le cas,
vérifiez les connexions et les raccordements.
4. Vérifiez la connexion du maître au portail de supervision SolarEdge, comme décrit dans Vérification de
la connexion bas.
SolarEdge-Guide d'installation de l'onduleur HD-Wave MAN-01-00318-1.0

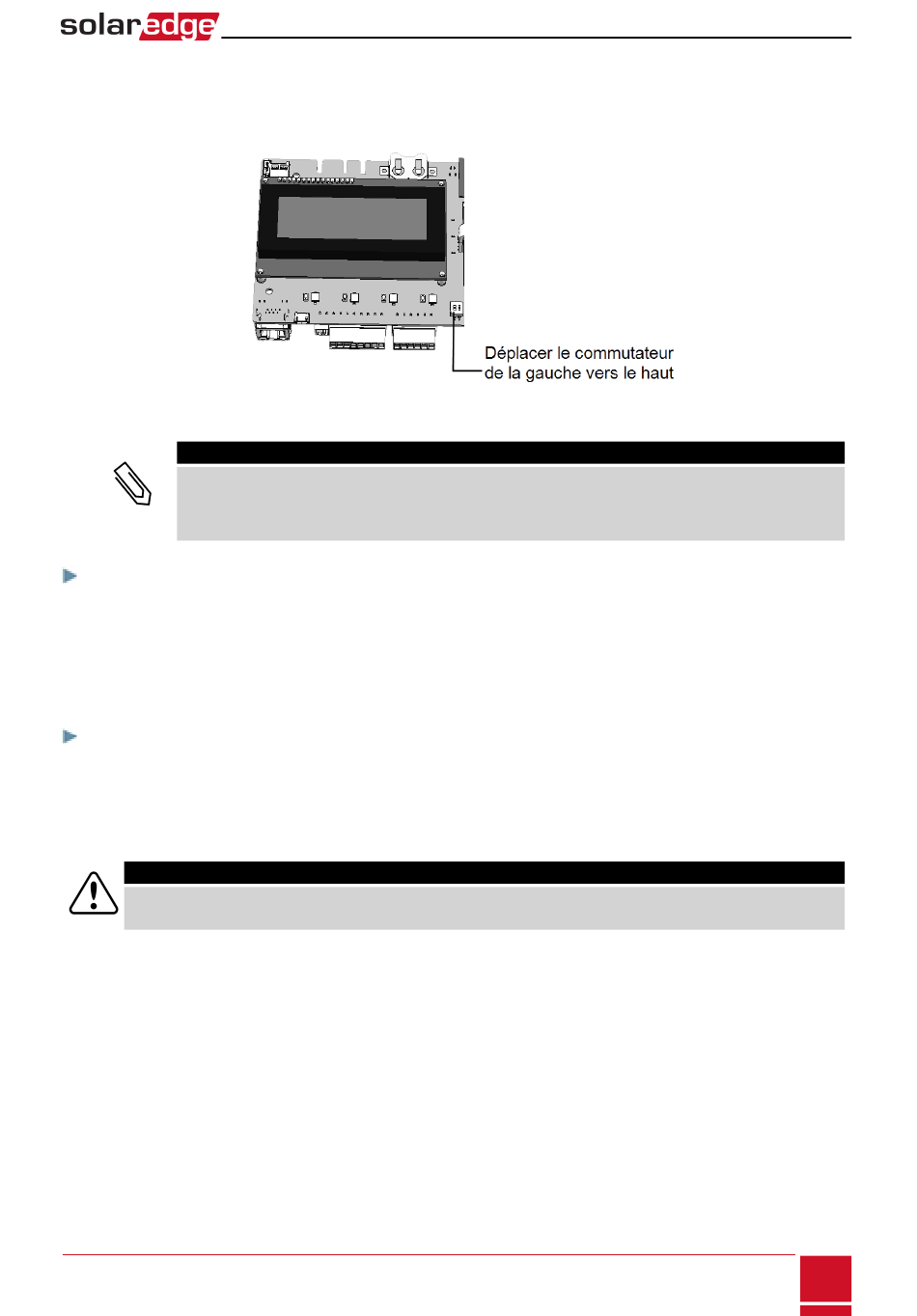

Figure 21: Commutateur de terminaison RS485
Chapitre 7 : Configuration de la communication
