Connecteurs de communication

Un presse-étoupe de communication avec plusieurs ouvertures sert à connecter les diverses options de
communication. Le tableau ci-dessous décrit les fonctionnalités de chaque ouverture. L es ouvertures
inutilisées doivent rester scellées.
Ouverture selon la taille du câble (diamètre)
4,5 à 7 mm, avec découpe
2 à 4 mm, avec découpe
La carte de communication possède un bornier de connexion standard RJ45 pour la connexion Ethernet,
un bornier à 6-pin pourune connexion RS485 et un connecteur à 8-pin pour les dispositifs de commande
de puissance.
La carte de communication peut également recevoir d'autres composants en option : les modules ZigBee
ou Wi-Fi utilisés dans le cadre des connexions sans fil en option.

Retrait du couvercle de l'onduleur

Pour retirer le couvercle afin de configurer les connexions de communication ou pour la maintenance,
veuillez suivre la procédure suivante.
1. Éteignez l'onduleur ou vérifiez que l'interrupteur de Marche/Arrêt est en position Arrêt.
2. Vérifiez que l'alimentation CA a bien été coupée ou débranchez l'alimentation de l'onduleur. Pour
cela, coupez les disjoncteurs sur le tableau de répartition. Attendez 5 minutes pour la décharge des
condensateurs.
SolarEdge-Guide d'installation de l'onduleur HD-Wave MAN-01-00318-1.0
2.5 - 5 mm

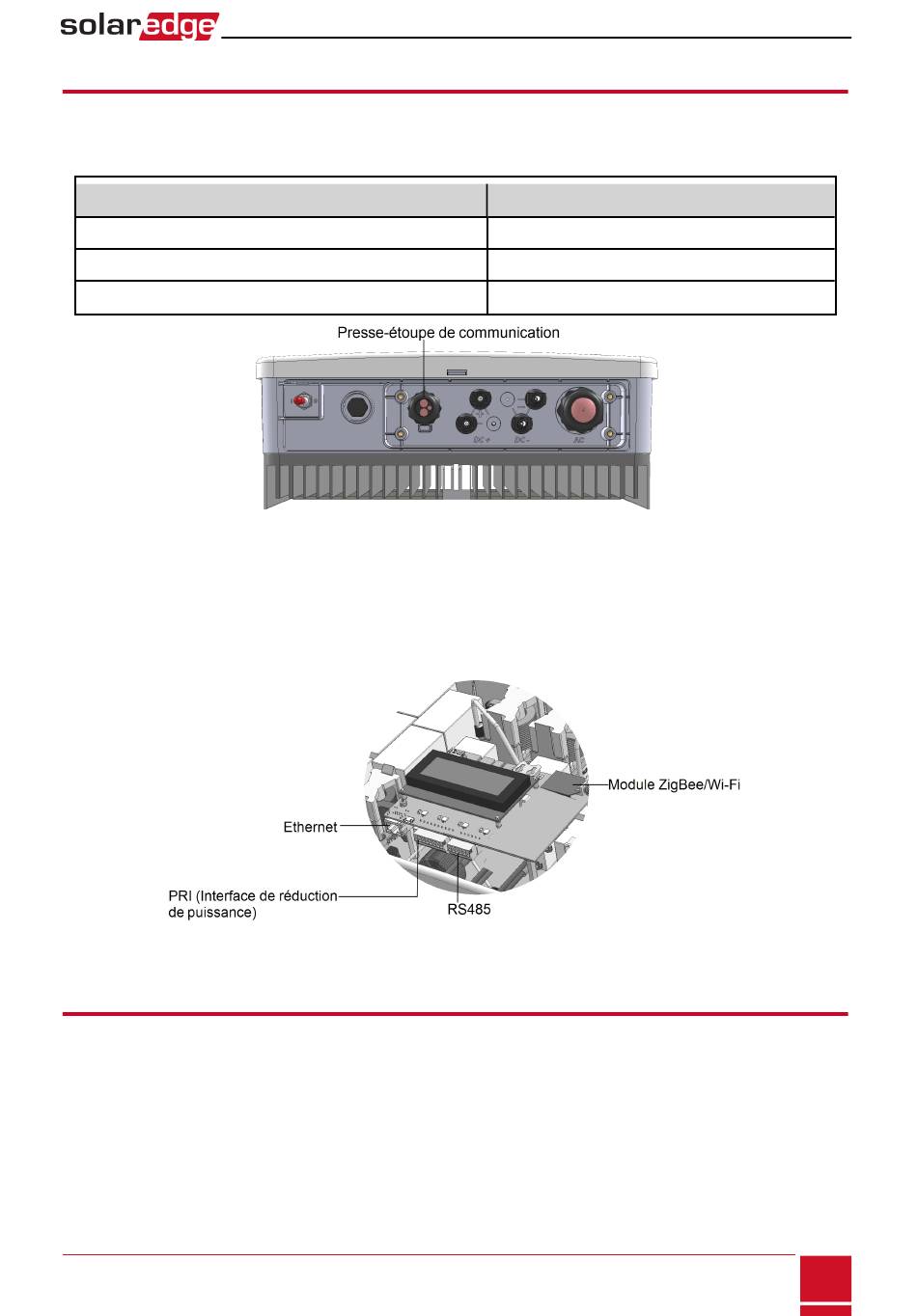

Figure 12: Presse-étoupe de communication
Figure 13: Connecteurs de la carte de communication
Chapitre 7 : Configuration de la communication
Type de connexion
RS485
Ethernet (CAT5/6)
Câble d'antenne ZigBee ou Wi-Fi
