Création d'une connexion Ethernet (LAN)
3. Ouvrez les six vis Allen du couvercle de l'onduleur et retirez avec précaution le couvercle
horizontalement avant de l'abaisser.
ATTENTION !
Lors du retrait du couvercle, assurez-vous de ne pas endommager les composants internes.
SolarEdge ne peut être tenue pour responsable des composants endommagés à la suite
d'une imprudence dans le retrait du couvercle.
Création d'une connexion Ethernet (LAN)
Cette option de communication permet d'utiliser une connexion Ethernet pour connecter un onduleur
au portail de supervision via un câble LAN.
Caractéristiques du câble Ethernet :
Type de câble – CAT5/CAT6
l
Distance maximale entre l'onduleur et le routeur – 100 m/330 ft.
l
REMARQUE
Si vous devez installer un câble de plus de 10 m dans des zones assujetties à
des risques de surtensions dues à la foudre, nous vous recommandons
d'installer des dispositifs de protection contre les surtensions. Pour plus
d'informations, consultez le document à l'adresse :
http://www.solaredge.com/files/pdfs/lightning_surge_protection.pdf. S i les
fils de connexion sont installés dans une gaine métallique reliée à la terre, vous
n'avez plus besoin de dispositif de protection contre la foudre.
Pour brancher le câble Ethernet :
1. Retirez le couvercle de l'onduleur comme indiqué dans la rubrique Retrait du couvercle de l'onduleur
Page précédente.
2. Ouvrez le presse-étoupe.
ATTENTION !
Le presse-étoupe comprend un caoutchouc raccord étanche, qui doit être utilisé pour assurer une
bonne étanchéité.
3. Retirer la pellicule de plastique de la grande ouverture qui a une coupe dans le raccord en
caoutchouc.
4. Retirez la garniture en caoutchouc du presse-étoupe et insérez le câble CAT5/6 dans le presse-étoupe
dans l'onduleur.
46
SolarEdge Guide d'installation de l'onduleur HD-Wave MAN-01-00318-1.0

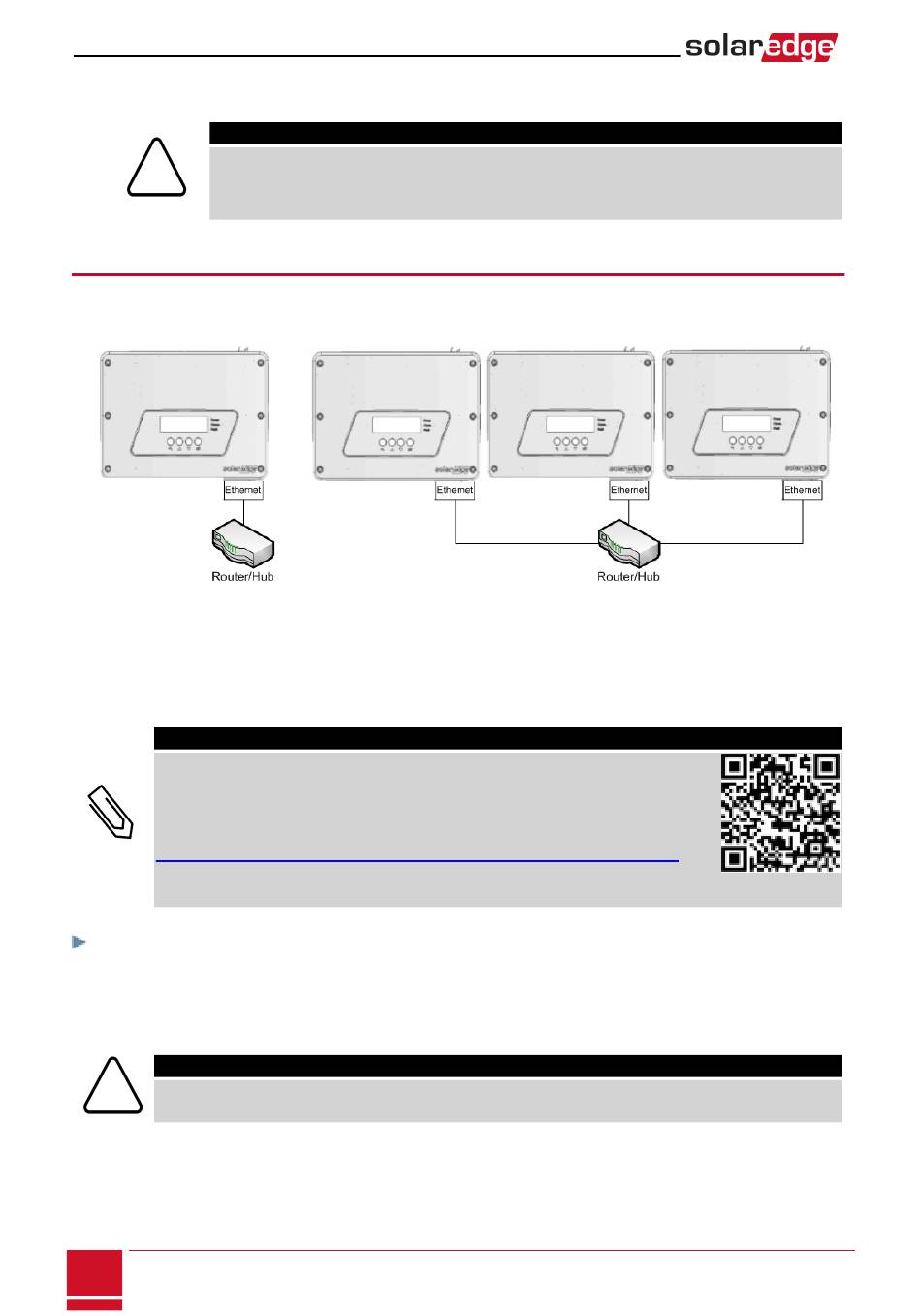

Figure 14: Exemple de connexion Ethernet
