Chapitre 6 : Interface utilisateur

Boutons d'utilisateur du LCD

Utilisez les quatre boutons situés sous l'écran LCD pour contrôler les menus de l'écran LCD et la
configuration de l'onduleur. Lorsque vous appuyez sur les boutons, le système émet un signal sonore
pour confirmer la saisie.
Utilisez les quatre boutons d'utilisateur pour gérer les menus de l'écran LCD :
Esc : Déplace le curseur (>) au début du paramètre affiché à l'écran ; permet d'aller au menu
l
précédent, et annule le changement d'une valeur lorsque la touche est maintenue enfoncée (jusqu'à
ce que le message Abandon s'affiche à l'écran).
Haut (1) et bas (2) : Déplace le curseur d'une option de menu à une autre, se déplace entre les
l
caractères d'un paramètre affiché, et alterne entre les caractères possibles lors du paramétrage d'une
valeur.
(3) : Sélectionne une option de menu et accepte une modification de valeur avec une pression
l
prolongée (jusqu'à ce que Appliqué s'affiche).
Utilisez les trois boutons situés à droite pour entrer 123 lors de la saisie du mot de passe 12312312 en
Mode Configuration.
L'écran LCD affiche les informations de statut du système ainsi que les différents menus dédiés aux
options de configuration. Les boutons et l'écran LCD servent aux opérations suivantes :
Mode opérationnel : L'écran LCD permet de vérifier que le système fonctionne correctement.
l
Reportez-vous aux Écrans de statut - Mode opérationnel Page 38 pour une description de cette option.
Utilisez le bouton lumineux du LCD pour basculer entre les affichages informatifs.
Mode configuration : Après l'installation, le technicien peut effectuer la configuration de base
l
Message d'erreur : En cas de problème, un message d'erreur peut s'afficher sur l'écran LCD.
l
SolarEdge-Guide d'installation de l'onduleur HD-Wave MAN-01-00318-1.0

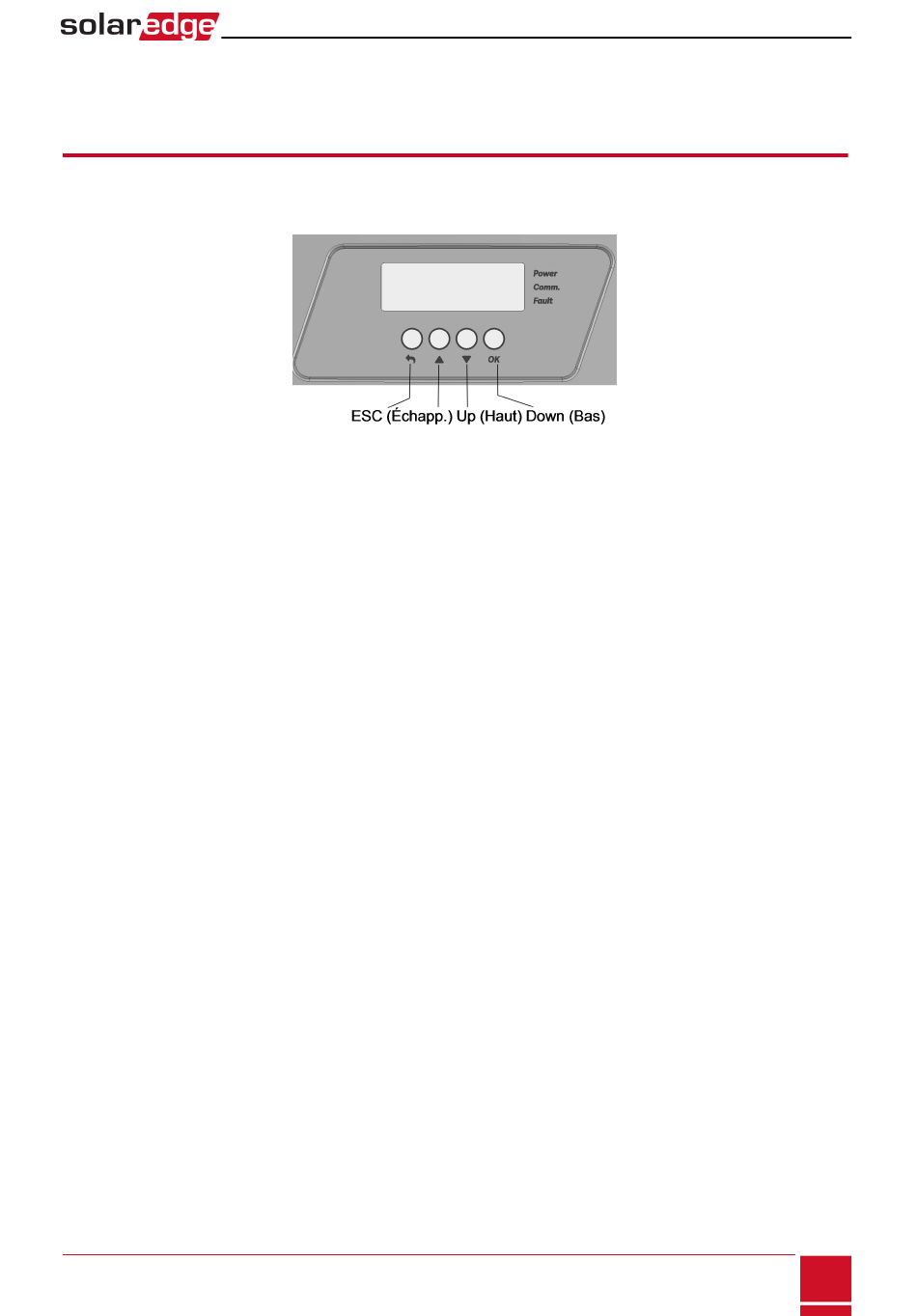

Figure 11: Boutons de l'écran LCD
