Création d'une connexion Bus RS485
7. Pour le côté commutateur/routeur, utilisez un câble déjà serti ou utilisez une pince de sertissage pour
préparer une prise de communication RJ45 : insérez les huit fils dans le connecteur RJ45 dans le même
ordre que mentionné ci-dessus (Figure 16).
8. Branchez le connecteur du câble RJ45 au port RJ45 du routeur ou commutateur Ethernet.
Vous pouvez connecter plus d'un onduleur sur le même commutateur/routeur ou sur différents
commutateurs/routeurs, le cas échéant. Chaque onduleur envoie ses données contrôlées
indépendamment sur le portail de supervision SolarEdge.
9. L'onduleur est configuré sur LAN par défaut.Si la reconfiguration est requise :
a. Assurez-vous que l'interrupteur MARCHE/ARRÊT soit en position ARRÊT.
b. Allumez le CA de l'onduleur en allumant le disjoncteur sur le panneau de distribution principal.
c. Utilisez les boutons d'utilisateur interne pour configurer la connexion, comme indiqué dans la
rubrique Communication Page 33.
REMARQUE
Si votre réseau dispose d'un pare-feu, vous devrez peut-être le configurer pour permettre la
connexion à l'adresse suivante :
l
l
10. Vérifiez la connexion, comme décrit dans Vérification de la connexion Page 52.
Création d'une connexion Bus RS485
L'option RS485 permet la création d'un bus d'onduleurs raccordés, composé d'un maximum de 31
onduleurs slave et 1 onduleur master. À l'aide de cette option, les onduleurs sont reliés les uns aux autres
sur un bus (chaîne), via leur connecteur RS485. Les terminaisons du premier et du dernier onduleur dans
la chaîne doivent être sur ON.
Caractéristiques du câblage du bus RS485 :
Type de câble : câble blindé à paires torsadées à 3 fils (vous pouvez aussi utiliser un câble à 4 fils)
l
Section transversale du fil : 0,2-1 mm²/ 24-18 AWG (vous pouvez aussi utiliser un câble CAT5)
l
Nombre maximal de nœuds : 32
l
Distance maximale entre le premier et le dernier appareil : 1 km /3300 pieds.
l
48

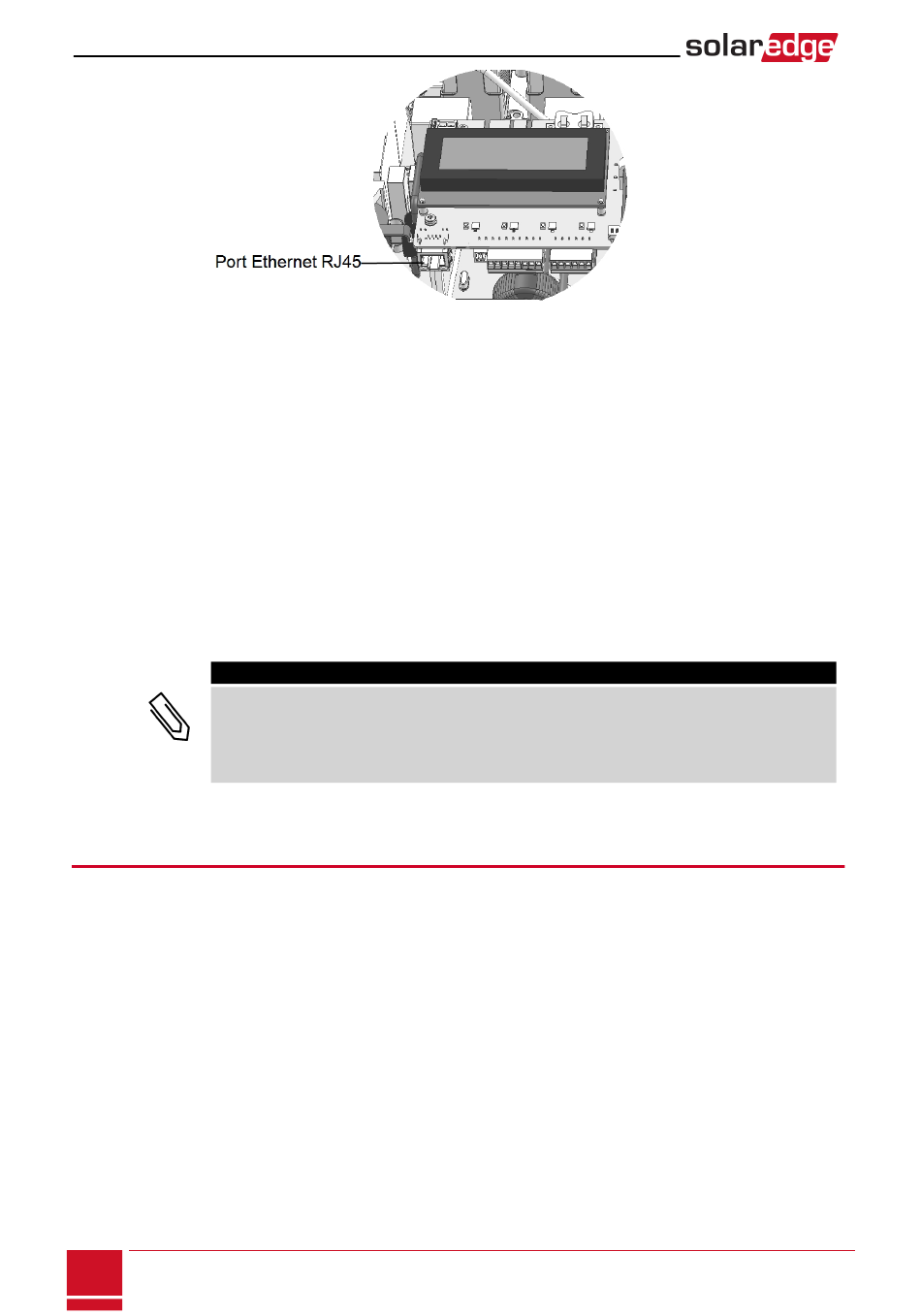

Figure 17: La connexion Ethernet RJ45
Adresse de destination : prod.solaredge.com
TCP Port : 22222 (des données entrantes et sortantes)
