7.4.3. L'ajustage de la vitesse
Vous avez sélectionné dans le menu de réglage du système,
la fonction de menu « Vitesse ». Le menu d'ajustage de la

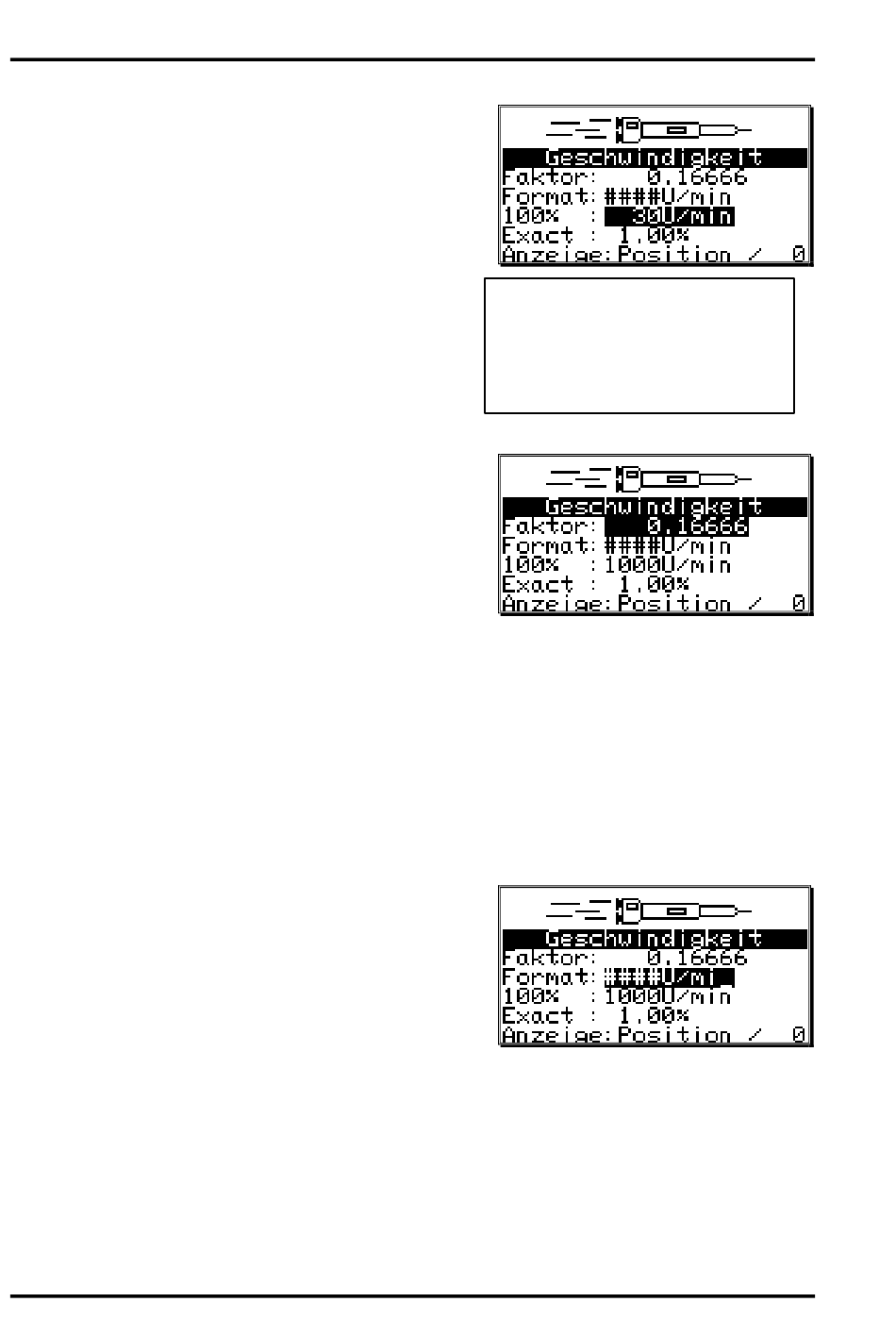

vitesse suivant s'affichera sur votre écran :
Il permet d'ajuster votre appareil de façon optimale au niveau
du nombre de toutes de votre machine. Ainsi vous pouvez ici,
ralentir, par exemple, soit modifier la vitesse affichée à l'aide
de facteurs, soit de ralentir l'amortissement.
7.4.3.1. Le facteur de vitesse
En règle générale, la vitesse sera affichée par le nombre
d'incréments ou d'impulsions par seconde, qui le transducteur
de position indique selon la compensation du mécanisme de
commande électronique. Si vous souhaitez que la vitesse
s'affiche en U/min ou en lot par minute (Heures), vous devez
entrer un facteur de conversion dans cette fonction de menu.
Exemple 1 :
c'est-à-dire que l'entraînement est de 1 U/min Le CamCon se passe ainsi de 512/60 = 8,533
incréments par seconde. Pour obtenir à présent un affichage en U/min, vous devez entrer un
facteur correspondant de 1 / 8,533 = 0,1172.
Exemple 2 :Un codeur angulaire tournant avec 360 pas fournit 360 incréments par minute,
c'est-à-dire que l'entraînement est de 1 U/min Le CamCon se passe ainsi de 360/60 = 6
incréments par seconde. Pour obtenir à présent un affichage en U/min, vous devez entrer un
facteur correspondant de 1 / 6 = 0,16666.
Recommandation :
commande électronique. Veuillez vous reporter au chapitre « 7.4.1.4.Le mécanisme de
commande électronique » en page 42.
7.4.3.2. Le format d'affichage de la vitesse
Lorsque vous aurez ajusté la gamme des vitesses avec le
facteur en question, vous pouvez à présent entrer le format
de représentation de l'affichage. Reportez-vous au chapitre
« 5.4. La saisie de texte » en page 23.
Les dièses correspondent aux caractères de remplacement
de la valeur d'affichage. Lorsque la valeur maximum est
située par exemple en dessous de 1 000, 3 espaces maximums seront disponibles et vous ne saisissez
que 3 dièses. Si vous souhaitez un signe décimal dans votre affichage, insérez-le entre les dièses. (Par
ex. : ###.##).
7.4.3.3. Ajustage de la gamme pour l'affichage de la vitesse
Dans cette fonction de menu, vous devrez saisir le nombre de tours maximum de votre entraînement ou
la vitesse du mouvement. Cette saisie permet d'ajuster l'affichage de la vitesse.
Page : 66
Un codeur angulaire tournant avec 512 pas fournit 512 incréments par minute,
Le facteur de vitesse sera influencé par la saisie dans le mécanisme de
Automationsanlagen GmbH
Vitesse
Facteur :
Format :
100% :
Exact :
Affichage : Position
Version : Mai. 01
