Digitronic
Digitales Nockenschaltwerk
Automationsanlagen GmbH
CamCon DC16
Il est maintenant possible, à partir de ce réajustement de la fonction linéaire de la came sur la fonction
de freinage, d'arrêter le pilon sur l'ensemble du l'ensemble du travail de la presse dans l'OT.
3. Le montage
L'appareil repose dans une armoire de commande sur un « rail de sustentation EN » (Cf. Chapitre « 3.1.
La prise des mesures » en page 12). Les raccords de prise de terre et les blindages des câbles doivent
être disposés le plus près possible sur des bornes de mise à la terre alignées en série près de l'appareil.
Sur la plaque de montage reliée à la terre et raccordée électriquement au rail de sustentation – EN, vous
obtiendrez une dérivation optimale des entremêlements sur la protection. Toutes les jonctions de câblage
doivent être hors tension ! Votre CamCon possède une interface externe raccordée à un câble de type :
KKyy/IO-XX (yy = CamCon de type / XX = Longueur en mètre) avec la fiche « ext.Int. IN » à l'appareil
de module CamCon (Par ex. DAC16, DC16/IO, DC91/IO ou DC92/I). Les lignes de données de
l'interface externe étant séparées les unes des autres par un optocouple galvanique, elles doivent
pouvoir se déplacer en étant protégées et l'écran doit être posé sur le sol des deux côtés. Le câble de
connexion, pour le transducteur de position ou les ports d'interface en série doivent pouvoir se déplacer
en étant protégés et l'écran doit être posé sur le sol des deux côtés. Des signaux analogiques doivent
pouvoir être déplacés en étant déplacés et l'écran devra être posé sur le sol sur un côté.

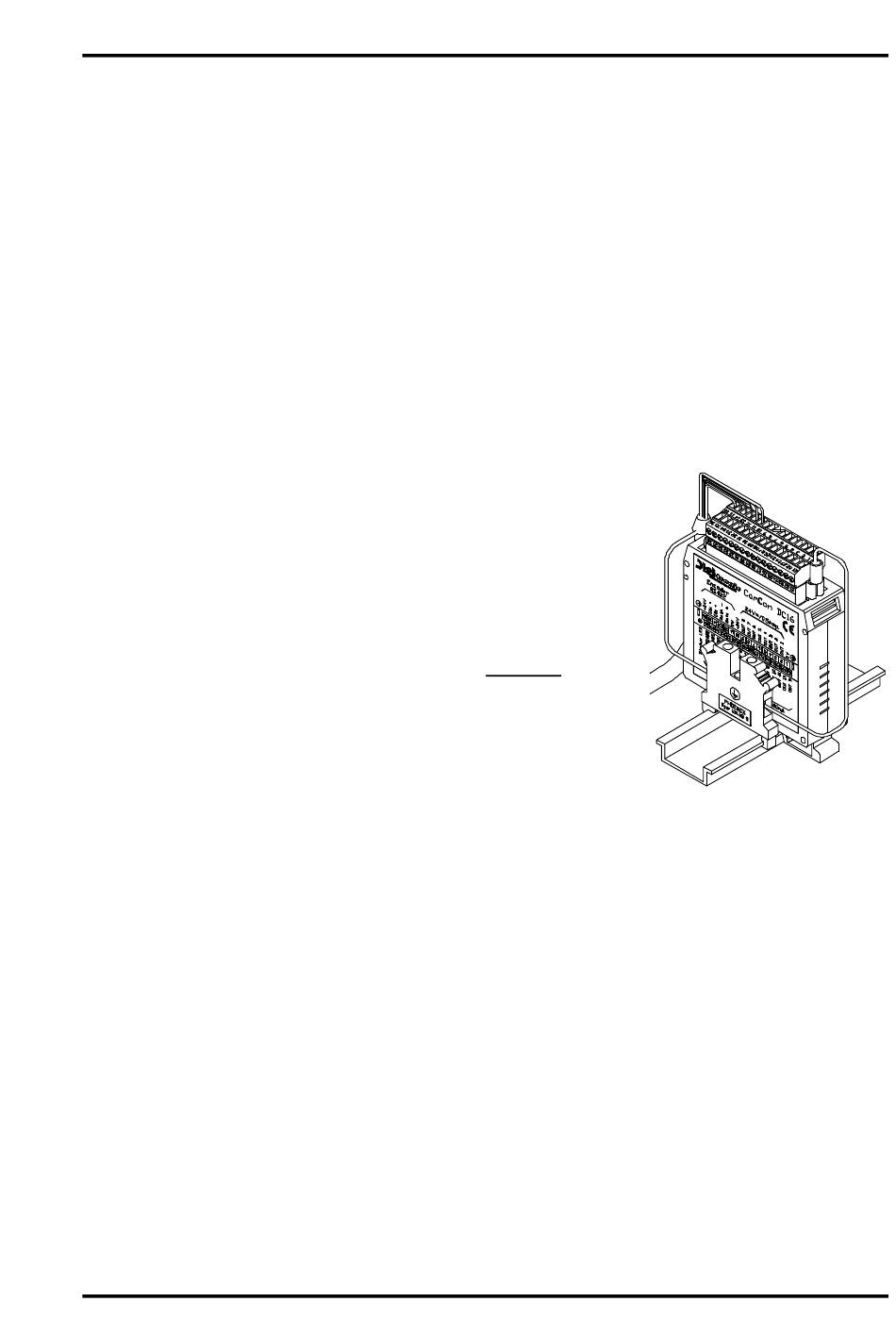

Recommandation :
Afin de recevoir une compatibilité électromagnétique optimale des
entremêlements dans le l'ensemble du travail (Transducteur de
position SSI) dans des installations extrêmement
électromagnétiques, le schéma de droite vous montre un exemple
Geräteerde
de raccordement sur lequel la haute tolérance électromagnétique
du CamCon DC16 peut encore être améliorée.
Schirmanschluß
Ici, le raccordement de l'appareil à la terre et la protection de
l'écran du câble de codage doit se faire directement à gauche de
Encoder Kabel
la rangée des bornes de mise à la terre. A partir de la plaque de
Typ: KK16/600-XX
montage reliée à la terre et dont le raccordement électrique est
effectué sur le rail de sustentation – EN, une dérivation optimale
des entremêlements est obtenue au niveau de la protection du
câble de codage.
EN - Tragschiene
Le second fiche plate situé près de l'indication de l'état de la DEL
du CamCon reste éteint.
3.1. La prise des mesures
Version : Mai. 01
Page : 13
