CamCon DC16
4.3.3. Entrée incrémentielle du transducteur de position
Système avec des signaux en opposition de phase de 90 degrés comme par ex. les encodeurs d'angle
tournants (Encodeur), les règles en verre ou les débitmètres.
L'entrée incrémentielle du transducteur de position est disponible comme option sur les CamCon
CD16/50/51/115 et DC300. Elle se distingue par deux niveaux de signal :
- Entrée des signaux 24V PNP (sur le numéro de commande l'option correspond à J)
- Entrée des signaux 5V RS422 (sur le numéro de commande l'option correspond à I)
Indication : Seule la version avec signal 24V PNP est disponible avec le CamCon DC16 et DC300.
Dans les deux cas, le CamCon alimente le transducteur de position avec 24Volt/DC et le CamCon
CD115 au choix avec 5 ou 24Volt/DC. Le transducteur de position livre comme signal numérique deux
impulsions de 90 degrés en opposition (A + B). Ceux-ci seront comptabilisés sur le CamCon et exploités
comme valeur de position. De plus, à chaque tour, une autre impulsion zéro (Clear 1) sera fournie à la
synchronisation. Afin d'arrêter la synchronisation (Mise en position zéro) du compteur, un autre signal
Clear (Clear 2) est disponible sur le CamCon.

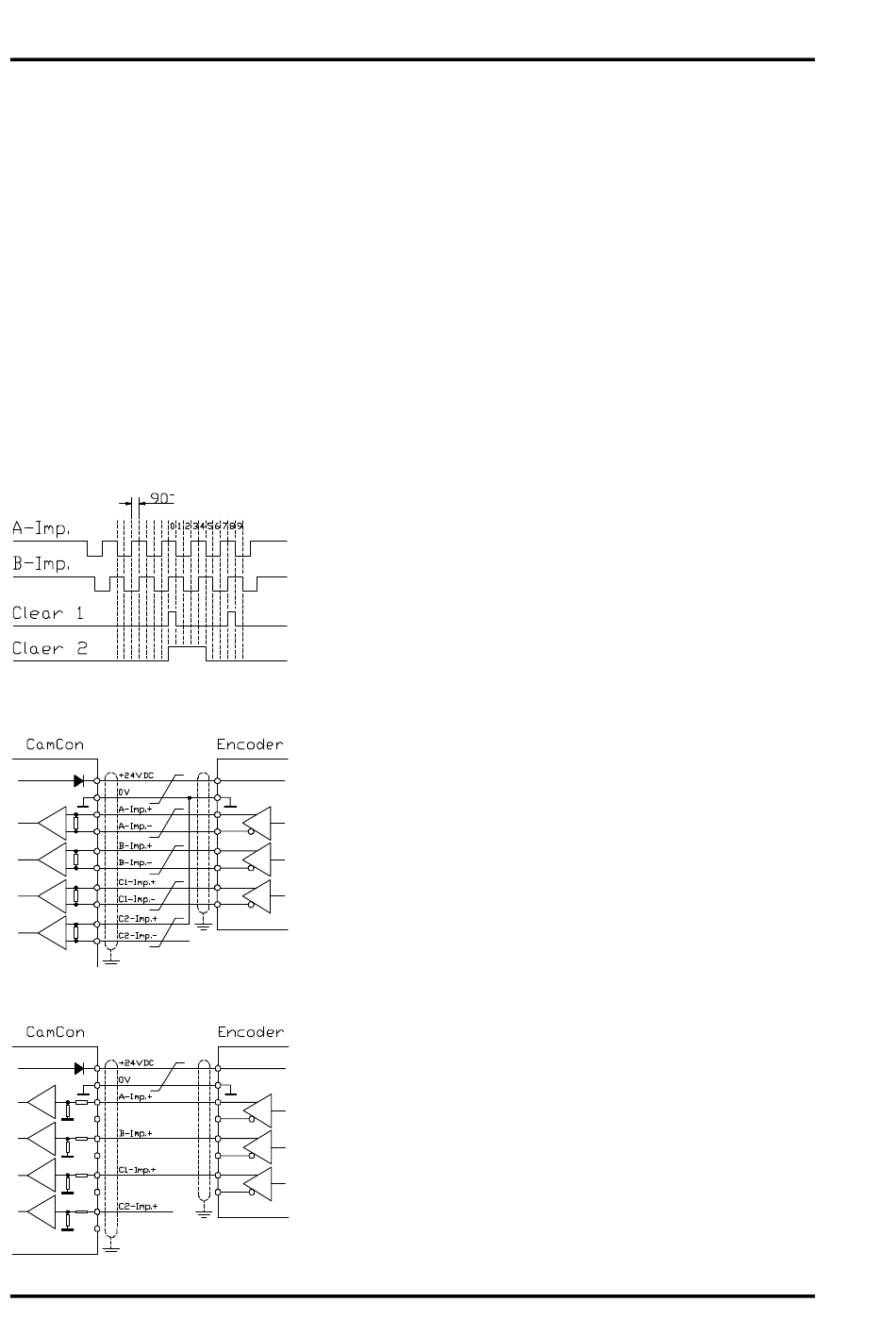

4.3.3.1. Entrée incrémentielle du transducteur de position avec échelle 5V RS422
avec échelle 24V PNP
Page : 22
Les signaux Clear 1 et Clear 2 sont par défaut ET reliés et peuvent
être modifiées depuis le logiciel à partir de leur fonction. Veuillez
consulter le chapitre "7.4.1.6.3. Transducteur de position
incrémentiel" en page 52
Si vous utilisez le système 5V RS422, tous les signaux de l'entrée
du transducteur de position doivent être allumés, sinon l'état de
l'entrée ne pourrait pas être défini. Lorsque pour l'une des deux
entrées Clear aucun signal n'est disponible, cette entrée doit alors
être connectée sur le signal (+) sur la masse sur la position basse.
Les entrées du transducteur de position doivent être démarrées
avec une tension de 5V. Veillez à ce que la tension d'alimentation
du codeur angulaire puisse supporter autant les 5 que les 24Volt.
Seul le CamCon DC115 est actuellement capable de supporter une
tension de 5Volt pour alimenter le codeur angulaire.
4.3.3.2. Entrée incrémentielle du transducteur de position
Si vous utilisez comme entrée de données un signal 24V PNP,
seuls les signaux (+) des entrées devront dans ce cas rester
branchés. Les signaux (-) devront dans ce cas rester éteints. Le
branchement d'un tel transducteur de position requiert une
modification du couplage interne et doit ainsi être indiqué au
moment de la commande.
Indication :
A l'entrée incrémentielle du CamCon DC16 et du
DC300, aucun signal (-) n'est présent.
