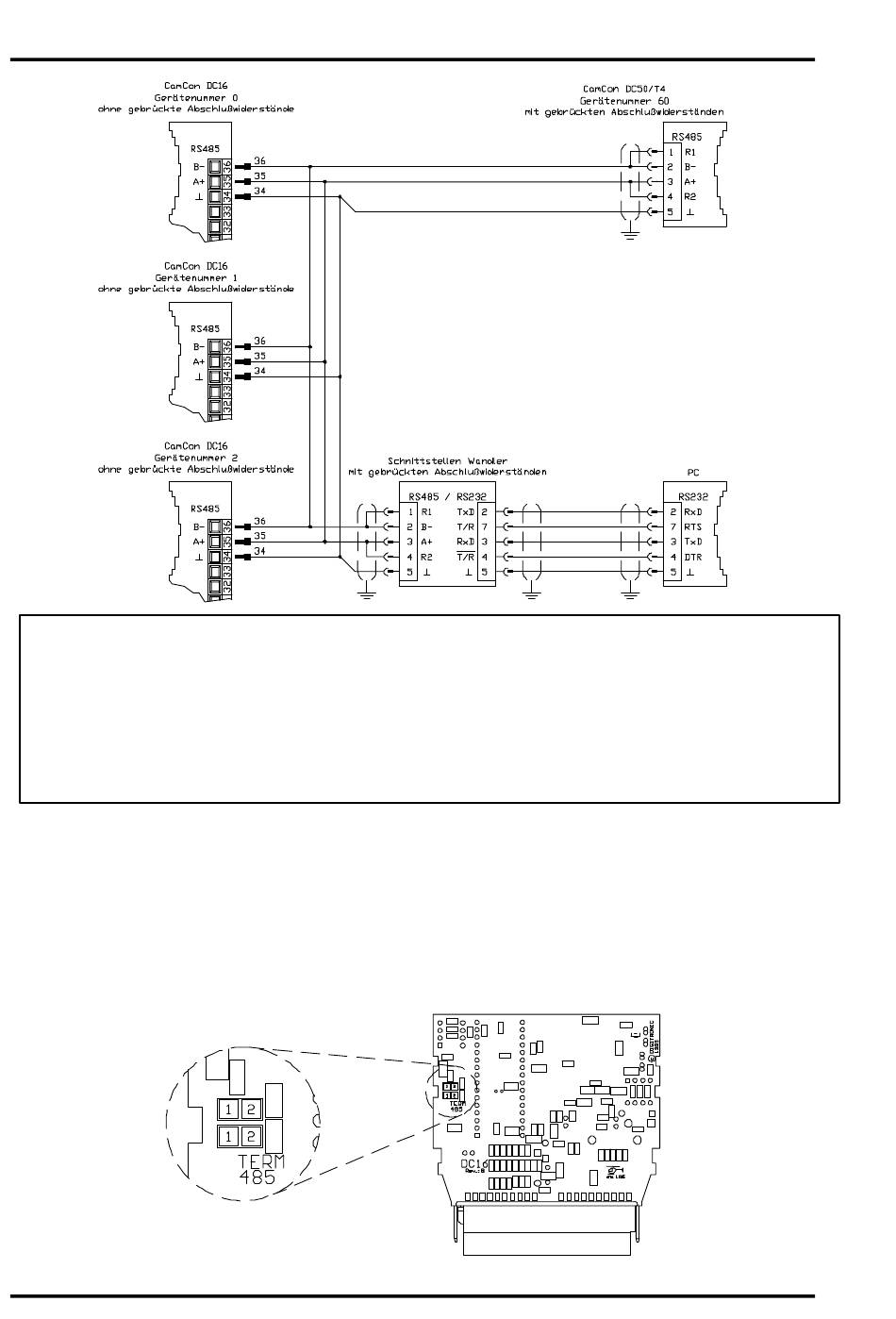

Commutateur numérique à cames
CamCon DC16
CamCon DC16
N° de l'appareil 0
Sans résistances de charges en pont
CamCon DC16
N° de l'appareil 1
Sans résistances de charges en pont
CamCon DC16
N° de l'appareil 2
Sans résistances de charges en pont
4.1.7.1. Les résistances de charge des points d'intersection RS485 en série
Afin de pouvoir modifier les ponts des résistances de charge, l'appareil doit être ouvert. Le carter peut
être ouvert à l'aide d'un tournevis en pressant le centre vers les côtés. Sur le côté soudure de la platine
la plus grande, vous trouverez deux pontages, que vous reconnaîtrez car ils portent l'indication « TERM
485 ». Lorsque ceux-ci seront refermés, le circuit RS485 est réglé avec une résistance de 290/150/390
Ohm. Seuls ces deux pontages peuvent être ouverts ou fermés, car la charge dissymétrique est
susceptible de gêner le transfert de données.
Page : 18
Automationsanlagen GmbH
CamCon 50 T14
N° de l'appareil 60
Avec résistances de charges en pont
Changement de points d'intersection
Sans résistances de charges en pont
Version : Mai. 01
