7.4.1.4. Le mécanisme de commande électronique

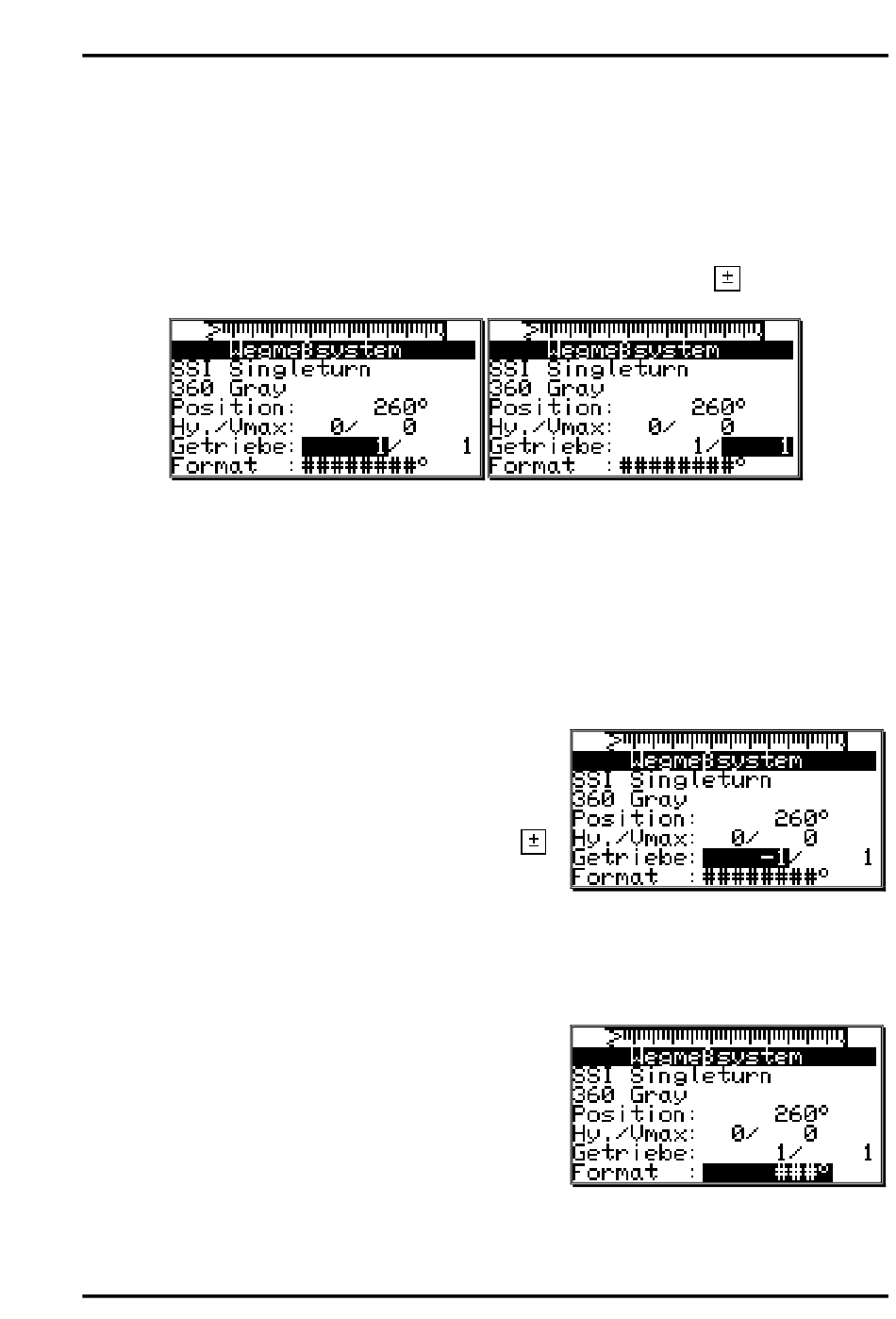

Dans la fonction de menu « Transducteur de position », un facteur de transformation de l'étendue de
mesure pourra être saisi. Ainsi, l'étendue de mesure physique d'un codeur angulaire tournant, par
exemple, dans un nouveau, se transformera pour l'utilisateur en une étendue de mesure visible et
effective. La transmission par défaut sera réglée sur 1:1. La première valeur représente ici le
multiplicateur de la valeur réelle alors que la seconde valeur donne le diviseur, par lequel le résultat de la
multiplication précédente est divisé. Le résultat total de cette opération de calcul constitue donc la valeur
d'affichage. Une valeur négative dans le champ du multiplicateur modifie ainsi l'ordre de calcul du
transducteur de position. Lors de la saisie du multiplicateur, appuyez sur la touche
signe algébrique.
Exemple :
une machine dépense 1 000 mm.
Lorsque l'indication de la position ne doit à présent plus être en degrés d'angle, mais en
mm, vous devez régler le mécanisme de commande sur le facteur 1000 / 360. L'indication ne se
changera plus en 1
Si l'on choisit par exemple 100 / 360, la valeur réelle sera calculée sur une zone de
dépense de 100. L'indication de position sera en cm, où une représentation en virgule flottante
n'est pas possible.
7.4.1.4.1. Le changement électronique du sens de rotation
Le nombre de rotations du transducteur de position sera
déterminé par le multiplicateur du mécanisme électronique de
commande au moyen d'une modification des signes
algébriques.
Lors de la saisie du multiplicateur, appuyez sur la touche
Reportez-vous au chapitre « 7.4.1.4. Le mécanisme de
commande électronique ».
7.4.1.5. Le format d'affichage de la valeur réelle
Dans cette fonction du menu, vous pouvez définir le format d'affichage de la valeur réelle.
Les 3 dièses sont les caractères de remplacement de la
valeur numérique de l'affichage. Sur les espaces restants
vous pouvez indiquer les données supplémentaires ou l'unité
de valeur mesurée, en mm par ex. ou en inch pour les
systèmes linéaires. Reportez-vous au chapitre « 5.4. La
saisie de texte »" en page 25. si vous souhaitez un signe
décimal (Par ex. : ###.#mm).
Version : Mai. 01
Lors de la rotation complète d'un codeur angulaire tournant à 360 pas par tour,
er
pas, étant donné que la résolution ne peut plus être influencée.
