11. Lubrificare l'o-ring (6) con un poco di grasso e rimontare il gruppo cilindro
pneumatico/ago (2) nel circuito del fluido (7).
12. Per rimontare la molla di compressione (1) posizionare prima una rondella di
Mylar sopra al gruppo ago/stantuffo (17), quindi l'altra rondella di Mylar
all'interno della ghiera di regolazione della corsa (18) ed infine montare la
molla di compressione.
13. Rimontare la ghiera di regolazione della corsa (19) ruotandola in senso orario
fino all'arresto e quindi in senso antiorario fino alla posizione desiderata, MA
NON oltre la marcatura riportata sul corpo della ghiera.
7.2 Gruppo ago/stantuffo e sostituzione della guarnizione (vedi figura 3.0)
1.
Seguire i passi da 1 a 7 illustrati nella sezione precedente (sezione 7.1).
2.
Sostituire l'o-ring (6) se danneggiato.
3.
Togliere la guarnizione (14) dal circuito del fluido (7).
4.
Utilizzare le pinze per anelli elastici per rimuovere il primo anello di fermo
(3).
5.
Estrarre il gruppo ago/stantuffo (17) dal cilindro pneumatico (2).
6.
Utilizzare le pinze per anelli elastici per rimuovere il secondo anello di fermo
(15).
7.
Togliere la rondella di nylon (16) e l'o-ring (5); sostituire questi componenti
se danneggiati.
8.
Rimontare l'o-ring (5), la rondella di nylon (16) e fissarli con un anello di
fermo (14).
9.
Rimontare il gruppo ago/stantuffo (17) e fissarlo con l'altro anello di fermo
(3).
10. Rimontare la guarnizione (14) all'interno del circuito del fluido (7)
utilizzando un perno morbido (ad esempio un tassello di legno).
11. Seguire i passi da 9 a 13 illustrati nella sezione precedente (sezione 7.1).
1
2
3
4
5
6
19
18
17
16
15
7
8
9
10

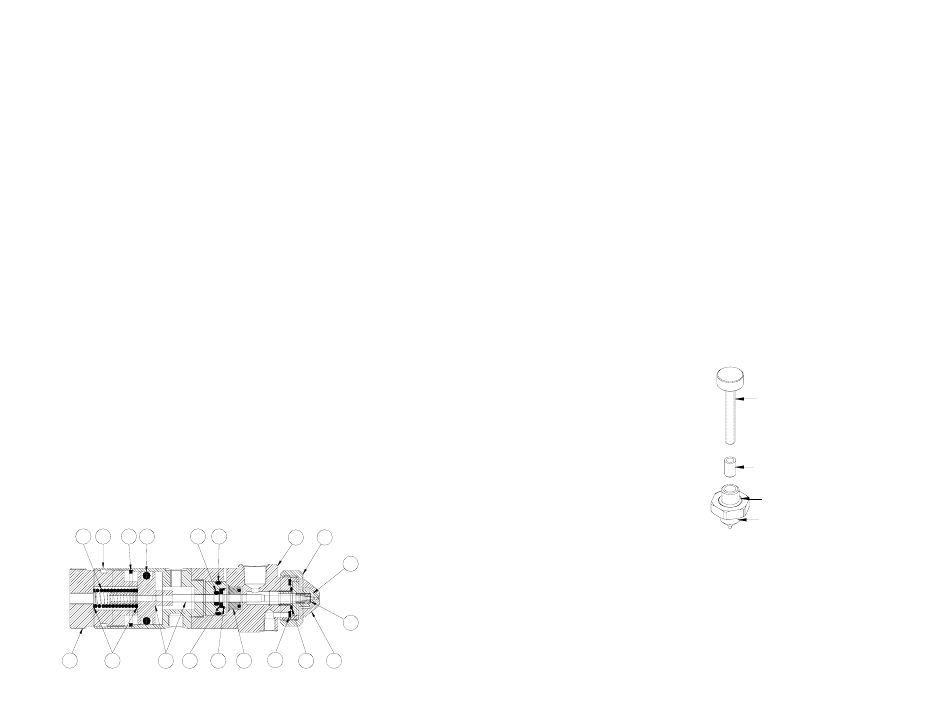

Figura 3.0
13
14
12
11
7
7.3 Sostituzione dell'ugello e del cappuccio dell'aria (vedi figura 3.0)
1.
Smontare la ghiera di regolazione della corsa (19) ruotandola in senso
antiorario e oltre la posizione indicata dalla marcatura.
2.
Smontare la molla di compressione (1) e le due rondelle di Mylar (18) dalle
due estremità della molla di compressione stessa.
3.
Utilizzare la chiave aperta per smontare il coperchio di bloccaggio (8), quindi
estrarre il cappuccio dell'aria (11) dal circuito del fluido (7).
4.
Utilizzare la chiave aperta per smontare l'ugello (9) ed il distanziatore (13)
vecchi.
5.
Rimontare il distanziatore (13) e, utilizzando la chiave aperta, montare il
nuovo ugello (9) accertandosi che l'o-ring sia posizionato sull'ugello. Non
stringere eccessivamente l'ugello.
6.
Installare il nuovo cappuccio dell'aria (11) e fissarlo con il coperchio di
bloccaggio (8).
7.4 Sostituzione della sede (vedi fig. 4.0)
1.
Inserire la vite a testa zigrinata all'interno dell'ugello (9) e ruotare in senso
orario per fissarla alla sede (10).
2.
Fissare l'ugello su di una morsa a "ganascia morbida", quindi tenendola
diritta estrarre la vite a testa zigrinata, con la sede attaccata, per estrarla.
3.
Installare la nuova sede sulla vite a testa zigrinata, quindi inserire
quest'ultima direttamente all'interno dell'ugello. Per assicurare il corretto
allineamento della sede, si raccomanda di effettuarne l'installazione su di una
pressa a mandrino.
Figura 4.0
Thumb Screw
vite a testa zigrinata
Seat
sede
O-ring
o-ring
Nozzle
ugello
