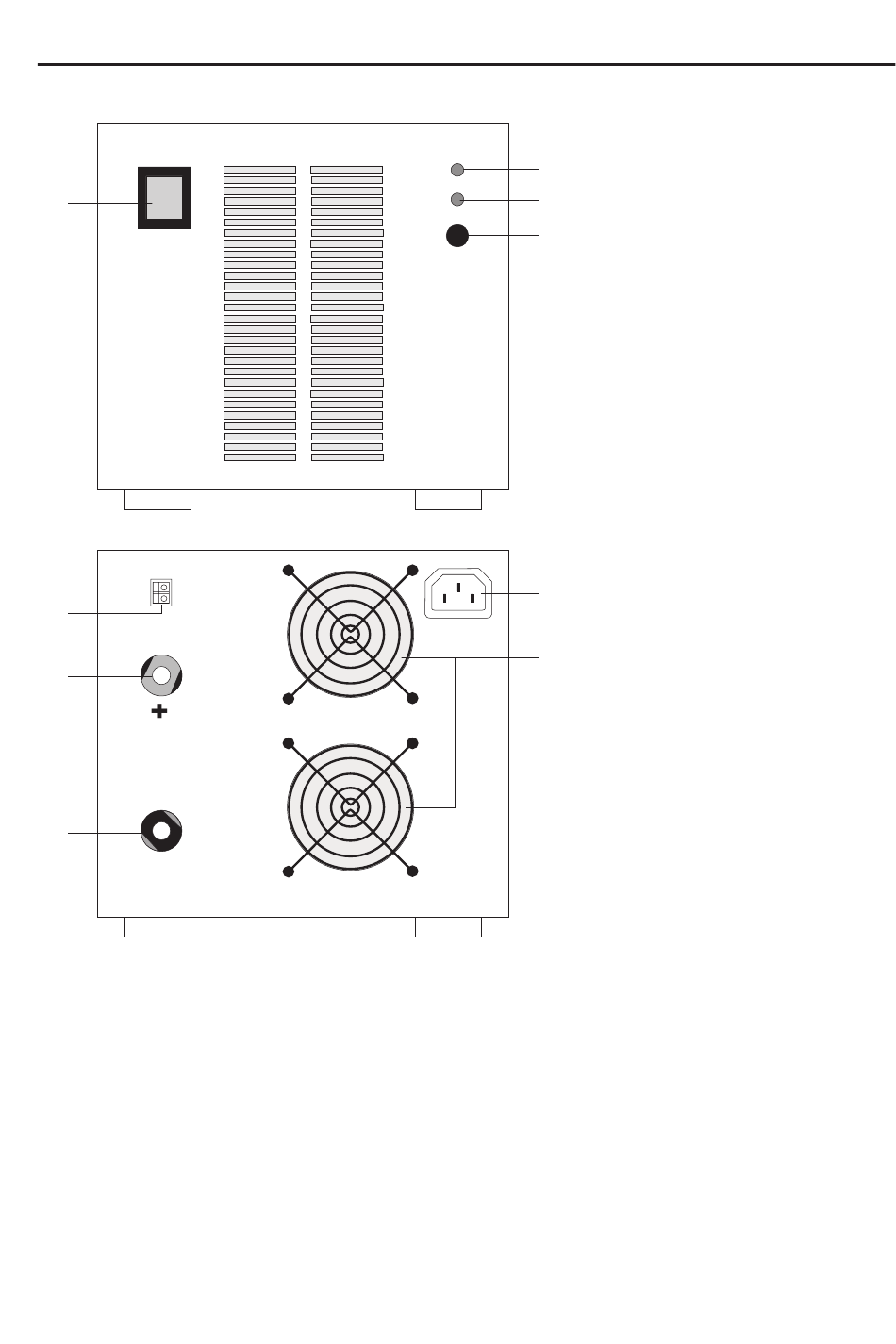

7. Éléments de fonctionnement
I
1
O
POWER
+
-
SENSE
9
8
OUTPUT
DC 13,8V
-
7
1 Interrupteur d'alimentation pour démarrer l'appareil (I = ON/O = OFF)
2 Voyant vert indiquant le mode de fonctionnement
3 Voyant rouge indiquant une surcharge
4 Commande avec couvercle pour régler la tension de sortie DC
5 Connecteur d'entrée avec contact de mise à la terre pour appareil de refroidissement
6 Ouverture du ventilateur pour refroidir l'appareil
7 Une prise à vis pour sortie à courant fort, « pôle négatif »
8 Une prise à vis pour sortie à courant fort, « pôle positif »
9 Une connexion de « SENSE » pour régler automatiquement de la tension à la sortie du courant fort.
30
2
POWER ON
3
OVERLOAD
4
5
6
