10.2 Réinitialisation CD
À propos de la réinitialisation CD
Lorsque vous tracez un signal sur des lignes cibles très
longues, le signal du générateur fuit progressivement
dans le sol par capacité. Cela signifie que l'angle de
phase du signal restant change progressivement. Une
réinitialisation CD peut être utilisée pour rétablir le bon
fonctionnement de la fonction CD.
Pour procéder à une réinitialisation CD, maintenez la
touche enfoncée
Ce phénomène est désigné « déplacement de phase »
et peut survenir lorsqu'un signal avec un courant
alternatif s'échappe
capacité ou inductance significative. L'angle de phase
relatif entre les deux fréquences change, mais
uniquement sur de longues distances.

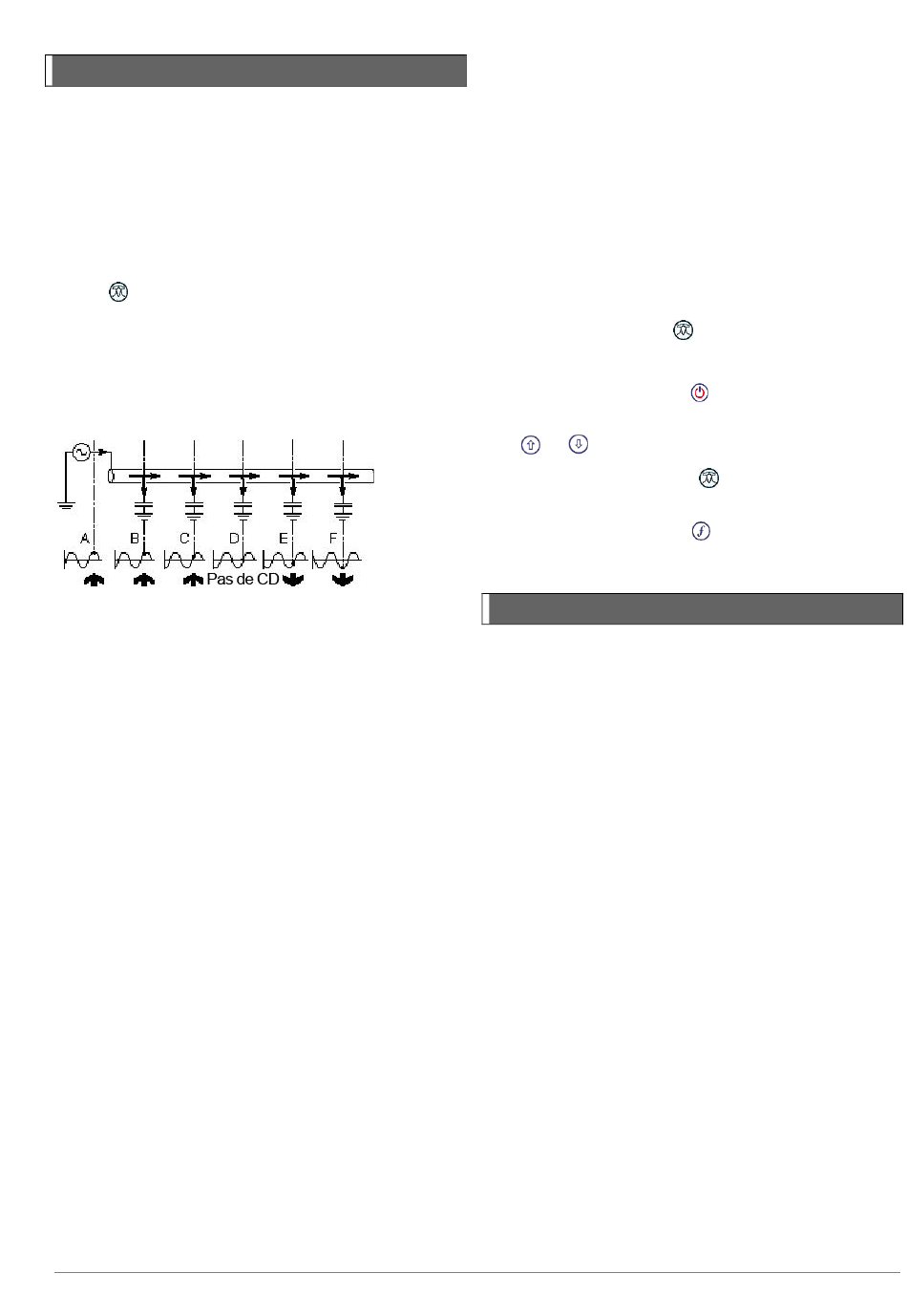

Figure 10.2 : Réinitialisation CD
La figure 10.2 montre une ligne enterrée avec une
capacité significative à la masse. Elle montre le
déplacement de phase progressif qui intervient le long
de la ligne. Le schéma montre un point de référence
sur chaque forme d'onde. Tout d'abord, le point de
référence apparaît en plein sur la réponse crête d'un
demi-cycle positif (A). Progressivement, il se déplace
vers le point d'intersection zéro (D) et termine sur la
réponse crête d'un demi-cycle négatif (F). Le sens s'est
déplacé d'avant en arrière. Au point intermédiaire (D),
le flux de courant ne peut être déterminé. À ce stade,
les flèches CD du récepteur RD8100 clignotent. Dans
l'exemple de la figure, en retournant à (C) qui est le
dernier point où un relevé CD a été réalisé, et en
effectuant une réinitialisation CD, la réponse en (C)
sera égale à celle de (A).
© 2016 Radiodetection Ltd
d'un
conducteur ayant
Dans la plupart des cas, le déplacement d'angle de
phase n'intervient pas avant plusieurs kilomètres du
générateur et dans certain cas, une réinitialisation CD
peut être requise tous les 20 kilomètres (15 miles).
Réalisation d'une réinitialisation CD
Vous devez effectuer une réinitialisation CD à chaque
fois que vous sélectionnez une fréquence CD. La
réinitialisation CD ne s'effectue qu'en mode CD.
Pour effectuer une réinitialisation CD :
Lors de l'utilisation d'une fréquence CD au choix,
1 Maintenez la touche
une Ou en alternative
1 Appuyez sur la touche
2 Naviguez jusqu'au menu CDR à l'aide des touches
ou
3 Appuyez sur la touche
CDR
4 Appuyez sur la touche
quitter le menu principal
10.3 Pinces CD et stéthoscopes
Sur la pince CD/CM comme sur l'antenne stéthoscope
CD, une flèche indique l'orientation de la pince ou de
l'antenne stéthoscope par rapport au générateur. Si la
flèche ne pointe pas en direction du générateur lors de
la réinitialisation CD, l'écran du récepteur affiche 000
et le bar graph 100 %. Si la flèche pointe en direction
du générateur, l'écran du récepteur affiche 111 et il n'y
a aucun relevé sur le bar graph.
Lorsque vous utilisez un de ces accessoires, il est
important de réinitialiser la fonction CD à un point
connu, près du générateur, avant d'effectuer des
mesures d'identification.
Référez-vous à la section 8 pour plus d'informations sur
les pinces et antennes stéthoscopes.
enfoncée
pour accéder au menu
pour accéder au menu
pour réinitialiser le CD et
