Section 10 - Current Direction (CD)

10.1 Comprendre le CD

La reconnaissance du sens du courant (Current
Direction) est une fonction qui permet de repérer
positivement une ligne à des points distants de
l'application du signal. Elle est fortement souhaitable,
sinon essentielle, à un repérage positif de lignes longue
distance. Ces lignes peuvent être tracées et repérées
de façon positive dans des zones encombrées ou
longeant d'autres réseaux.
La fonction CD sur les récepteurs RD8100 PDL et PTL
indique la direction de circulation du courant sur une
ligne. L'identité de la ligne est établie si l'écran du
récepteur indique que le courant circule en avant et
s'éloigne du point d'application du signal du générateur.
REMARQUE : le mode CD n'est pas pris en charge par
le RD8100 PXL.
Un signal qui s'est couplé à des lignes adjacentes
trouve un trajet de retour vers le point d'application
d'origine du signal. Cela est indiqué par la flèche du
récepteur qui pointe en arrière vers le générateur.
Cela est en contraste avec la flèche qui pointe en avant
indiquant le réseau cible.
Le signal CD du générateur doit être directement
raccordé au réseau cible avec une liaison à la terre
distante. La plupart des signaux CD sont basse
fréquence, les rendant ainsi inutilisables pour un
raccordement avec une pince normale ou par
induction. Ces signaux peuvent toutefois être appliqués
avec une pince émettrice CD.
Utiliser le sens du courant (CD) pour
permettre l'identification
Les récepteurs RD8100 PDL et PTL et les générateurs
Tx-10 et Tx-10B sont dotés de plusieurs fréquences
CD afin de vous permettre de déterminer le sens du
courant sur un réseau cible.
REMARQUE : le récepteur et le générateur doivent
tous deux présenter la même fréquence CD ou des
fréquences installées pour permettre l'utilisation de la
fonction. Si plusieurs fréquences CD sont installées,
assurez-vous que le récepteur et le générateur sont
tous les deux définis sur la même fréquence CD.
© 2016 Radiodetection Ltd

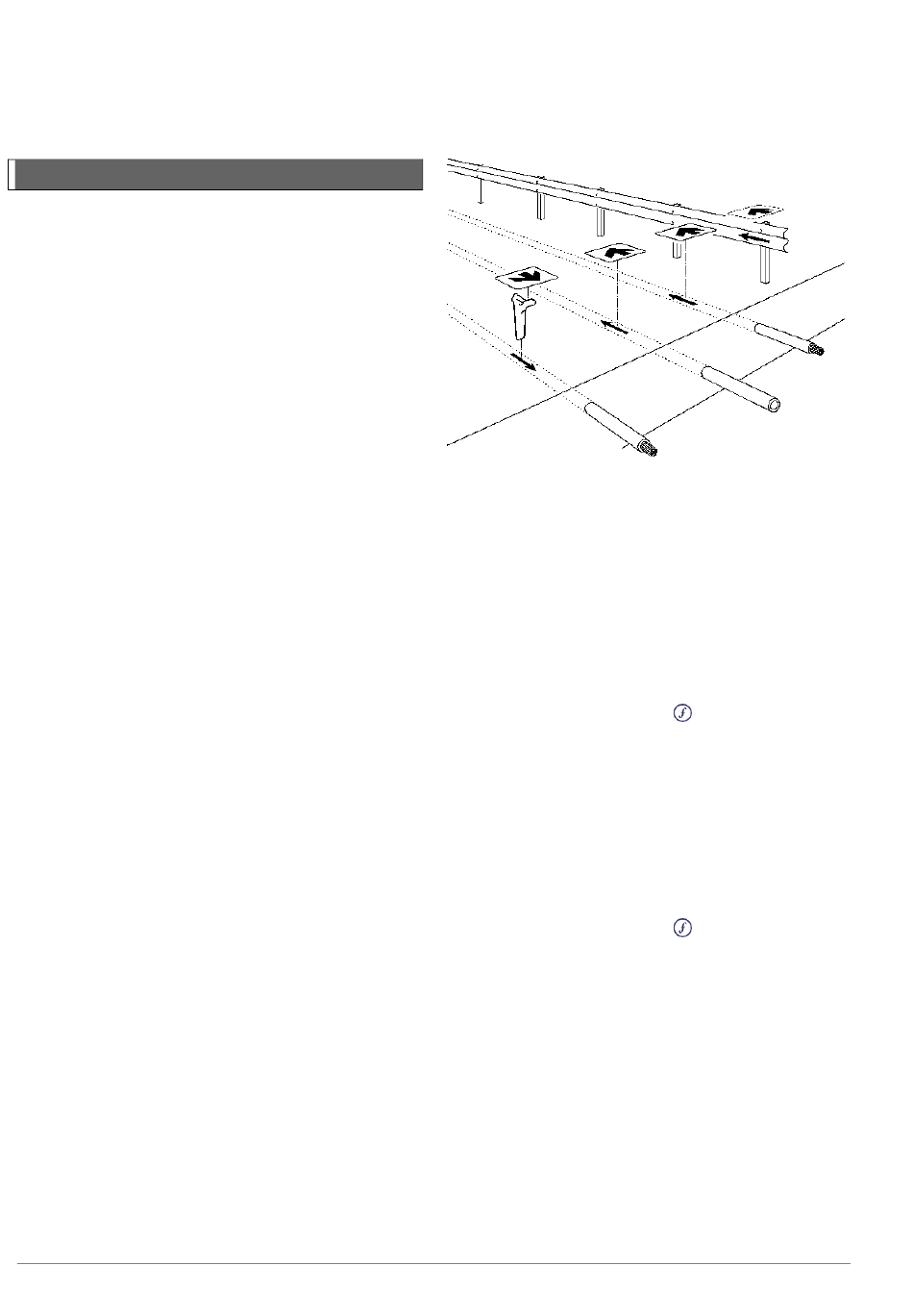

Figure 10.1 : Sens du courant
Pour sélectionner la fréquence CD, procédez comme
suit :
Générateur
1 Éteignez le générateur
2 Connectez le générateur au câble ou à la
canalisation cible, soit en raccordement direct soit
avec une pince CD.
3 Allumez le générateur
4 Appuyez sur la touche
fréquence CD s'affiche
Le CD est la combinaison de deux fréquences, une
fréquence CD et une fréquence de localisation.
REMARQUE : les fréquences spécifiques des modèles
RD8100 PTL sont prises en charge uniquement par le
modèle du générateur Tx-10
Récepteur
1 Appuyez sur la touche
fréquence CD s'affiche, indiquée par l'icône CD et
les deux petites flèches situées au-dessus de la
valeur de fréquence.
CD 4 kHz
Les modèles RD8100 PDL et PTL sont dotés de la
fonction Current Direction avec une fréquence de
4 kHz. Cette fréquence doit vous permettre d'utiliser la
fonction CD pour identifier une ligne sur des câbles
haute impédance tels que les câbles de téléphone et la
CATV.
jusqu'à ce que la
jusqu'à ce que la
