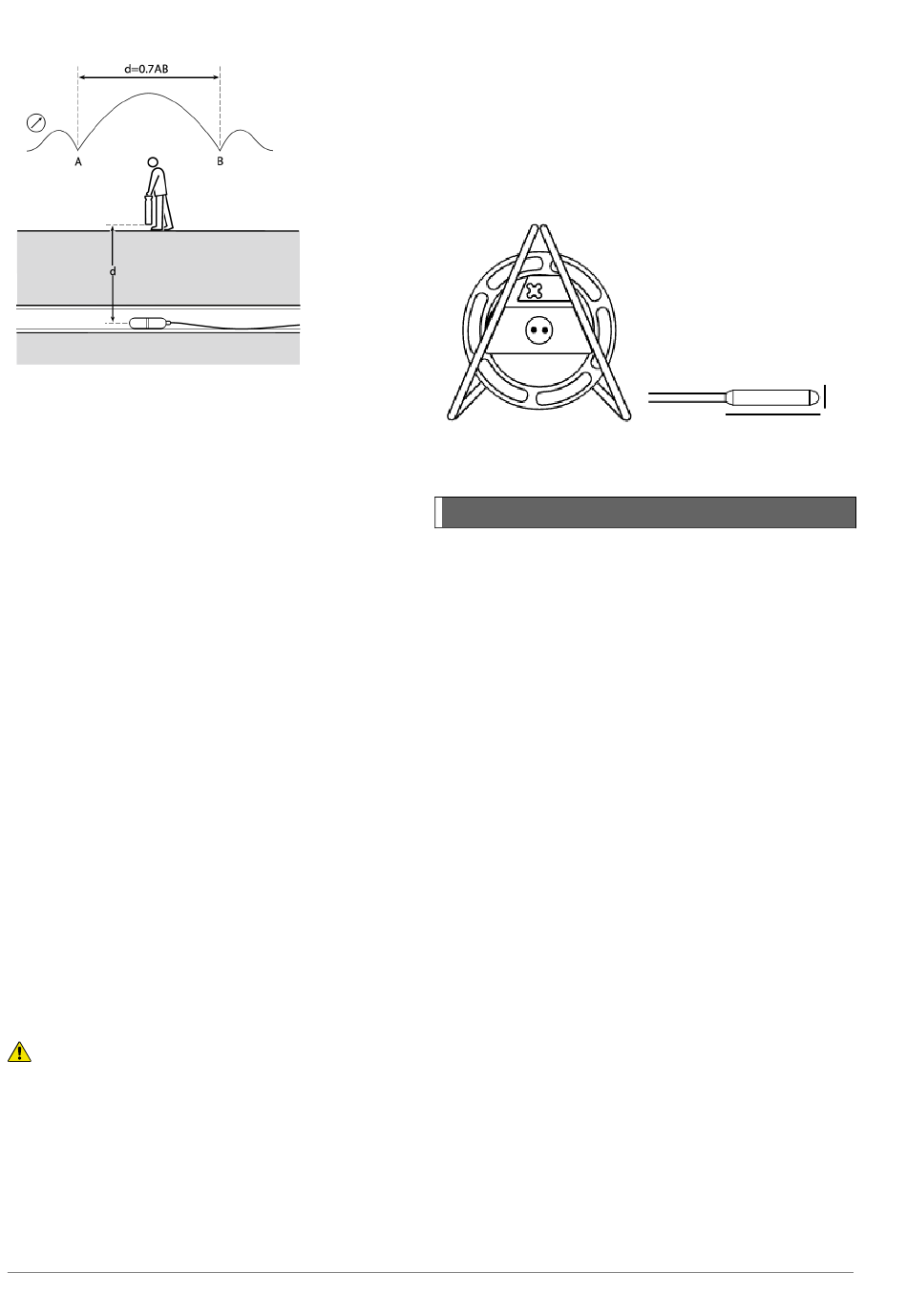

Figure 8.10 : Calculer la profondeur de sonde
Méthode de calcul
Repérez la sonde. Déplacez le récepteur face à la
sonde et toujours avec la lame alignée sur cette
dernière, augmentez la sensibilité pour déterminer la
position de la crête du signal fantôme. Déplacez le
récepteur derrière la sonde en veillant à ce que sa
lame soit toujours alignée avec la sonde. Déterminez
les positions nulles A et B (voir figure 8.10). Mesurez la
distance entre elles, puis multipliez par 0,7 pour obtenir
la mesure approximative de la profondeur.
Flexitrace
Le FlexiTrace est un jonc en fibres de verre détectable
avec un revêtement
conducteurs. Il est utilisé pour localiser des réseaux
non métalliques de petit diamètre jusqu'à une
profondeur de 3 mètres. Le FlexiTrace peut être inséré
dans une conduite ou canalisation de 9 mm/3/8" de
diamètre interne avec un rayon de courbure minimum
de 250 mm. Aucune batterie n'est requise ; le
FlexiTrace est alimenté
Radiodetection.
Le FlexiTrace présente une puissance nominale
maximum de 1 W. En cas d'utilisation du FlexiTrace
avec un générateur Radiodetection Tx-5 ou Tx-10, la
limite de sortie doit être définie à 1 W dans le menu
MAX P et la limite de tension de sortie réglée sur LOW
dans le menu MAX V.
Aucun réglage n'est nécessaire pour le générateur
Tx 1.
AVERTISSEMENT : le non-respect des instructions
du Tx-5 ou Tx-10
l'échauffement de l'extrémité du FlexiTrace, entraînant
un risque de blessure corporelle et de dommage pour
l'équipement.
Le FlexiTrace peut être utilisé selon deux modes :
mode Sonde ou mode Ligne. En mode Sonde, seule
l'extrémité du FlexiTrace est alimentée alors qu'en
mode Ligne, toute sa longueur est alimentée.
© 2016 Radiodetection Ltd
plastique intégrant
par le générateur
ci-dessus peut entraîner
Pour l'utilisation en mode Sonde, raccordez les deux
cordons du générateur aux bornes du FlexiTrace. Les
bornes du FlexiTrace n'étant pas marquées d'un code
couleur, il n'y a pas d'ordre de raccordement. Pour
utiliser le FlexiTrace en mode Ligne, raccordez le
cordon rouge du générateur à une des bornes du
FlexiTrace et connectez le cordon noir du générateur
sur une mise à la terre appropriée.
Figure 8.11 : FlexiTrace
8.6 Stéthoscopes
Dans quel cas utiliser une antenne
stéthoscope
Parfois, il peut s'avérer impossible de placer une pince
autour d'un câble à cause de l'encombrement ou de
l'inaccessibilité. Une antenne stéthoscope plutôt qu'une
pince devra alors être utilisée pour identifier le ou les
câbles cibles.
des
Comment utiliser une antenne
stéthoscope
Branchez l'antenne
accessoires du récepteur. Posez la tête concave de
l'antenne sur chaque câble les uns après les autres
afin de repérer le signal maximal.
Plage de l'antenne stéthoscope
Antenne stéthoscope de grande taille
L'antenne stéthoscope de grande taille, raccordée dans
la prise accessoires du récepteur, sert au repérage de
câbles apparents dans les situations encombrées. Elle
sert en particulier à repérer des câbles de diamètre
important sur des chemins de câbles où il impossible
de positionner une pince. La tête concave de l'antenne
à l'extrémité du col de cygne flexible isolé est posée
contre le câble à repérer. En présence de plusieurs
câbles, l'antenne stéthoscope donnera la réponse la
plus forte sur le câble sur lequel le signal du générateur
a été appliqué.
40 mm
40 mm
stéthoscope dans la
8 mm
prise
42
