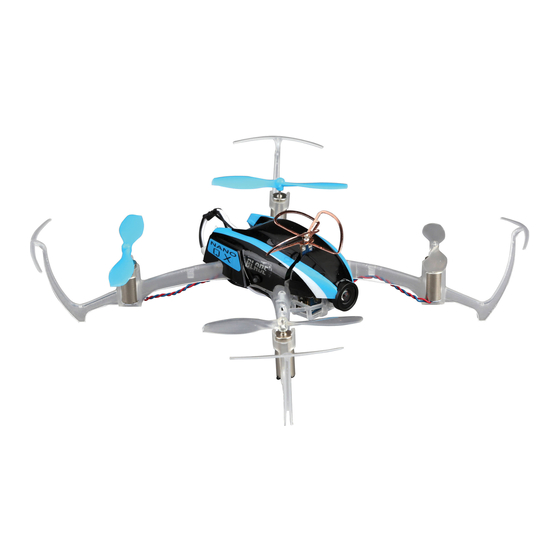

- Page 1 ® READY-TO-FLY...
- Page 2 REMARQUE La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. Signifi...
-
Page 3: Précautions Et Directives Liées À La Sécurité
Précautions et directives liées à la sécurité • Maintenez toujours une distance de sécurité adéquate • Ne mettez jamais aucune pièce de l’appareil dans votre dans toutes les directions autour de l’appareil pour évi- bouche. Vous vous exposeriez à un risque de blessure ter tout risque de collision ou de blessure. - Page 4 Contenu de la boîte • Blade FPV nano QX Système FPV: • Batterie Li-Po 1S 3.7V 150mA 45C • Lunettes Fat Shark Teleporter QVGA • Chargeur USB Li-Po 1S, 350mA • Caméra 720p 30fps 15MPs • Emetteur MLP4DSM • Emetteur et récepteur vidéo 5.8GHz •...
-
Page 5: Table Des Matières
Diamètre de l’hélice 140mm 50mm Hauteur Poids de vol 30mm 18 g Pour enregistrer votre produit en ligne, veuillez visiter www.bladehelis.com Eléments Blade FPV FPV nano QX Modèle Inclus Inclus brushed 6mm Moteurs Installés Installés Electronique embarquée Platine 4 en 1 Mixage/Vario/Gyro Installée... -
Page 6: Préparation Au Premier Vol
Préparation au premier vol Procédure de vol • Sortez tous les éléments de la boîte et inspectez-les ❏ Toujours mettre l’émetteur sous tension en premier • Mettez la batterie en charge ❏ Branchez la batterie à la prise du module 4 en 1 •... -
Page 7: Coupure Basse Tension (Lvc)
Coupure basse tension (LVC) Quand une batterie Li-Po est déchargée en dessous de 3 V par élément, elle s’endommage et ne peut être rechargée. Le module 4 en 1 du FPV nano QX possède le système LVC qui protège la batterie contre des décharges trop importantes. Le LVC s’enclenche avant une décharge trop importante. -
Page 8: Installation De La Batterie
3. Toujours déconnecter la batterie du chargeur immédiatement après la fi n de charge. ATTENTION : Utilisez uniquement des chargeurs spécifi quement conçus pour charger la batterie Li-Po incluse. ATTENTION : Ne jamais dépasser l'intensité de charge recommandée. Indications de la DEL Quand la connexion est réussie, la DEL rouge du chargeur s'éclaire fi... -
Page 9: Affectation De L'émetteur Et Du Récepteur
Aff ectation de l’émetteur et du récepteur Votre RTF émetteur est affecté au modèle à l’usine. Si vous devez refaire l’affectation, suivez les consignes ci-dessous. Procedure d’aff ection de l’émetteur MLP4DSM 1. Débranchez la batterie du FPV nano QX. 2. Mettez tous les trims au neutre. Référez-vous à la section relative à l’émetteur pour les instructions concernant les trims. 3. -
Page 10: Contrôle De L'émetteur
Contrôle de l’émetteur Affectation/ Sélection des Sélection du débattements mode de vol Lorsqu’ils sont enfoncés, les boutons de trim font un bruit qui augmente ou diminue en intensité à chaque pression. La position intermédiaire ou neutre du trim utilise une tonalité de milieu de gamme. Une série de bips sonores indique la fi n de la plage de contrôle. -
Page 11: Sélection Du Mode De Vol Et Des Débattements (Rtf)
Sélection du mode de vol et des débattements (RTF) Le nano QX quadcoptère RTF est livré avec un émetteur Blade MLP4DSM. Cet émetteur permet au pilote de choisir entre le mode stabilité et le mode agilité. • Quand l'émetteur est mis sous tension, il est automatiquement placé... -
Page 12: Tableau De Confi Guration Émetteur
Tableau de confi guration émetteur Il est recommandé d'utiliser 30% exponentielle sur ailerons et profondeur. Emetteur "Type de Inter stabilité/agilité Réglage TX Inter Direction Grands Petits modèle" Stabilité/agilité Double-dé- AUX1 débatte- débatte- battements ments ments Pression sur Indispo- Pression sur le manche Indispo- Indispo- Indispo-... -
Page 13: Compréhension Des Commandes De Vol De Base
Compréhension des commandes de vol de base Si vous n’avez pas encore bien assimilé les commandes de votre FPV nano QX, prenez quelques minutes pour vous familiariser avec elles avant de tenter votre premier vol. Throttle (Gaz) Vue latérale Vue latérale Descendre Monter Augmenter les gaz... -
Page 14: Module 4 En 1
Aileron Vue arrière Vue arrière Gauche Droite Aileron à droite Aileron à gauche Module 4 en 1 Le module de contrôle installé sur votre nano QX est la combinaison unique de variateurs de vitesse, avec les mixeurs, l'unité SAFE avec ses capteurs et un récepteur DSM2/DSMX. Le module 4 en 1 est également équipé de DELs de statut rouge et bleue. -
Page 15: Charge De La Batterie Des Lunettes
Charge de la batterie des lunettes Indications de la DEL Rouge fi xe: Charge en cours Verte fi xe: Charge terminée ATTENTION: Utilisez uniquement un chargeur spécifi quement conçu pour la recharge des batterie Li-Po. Autrement risque d'incendie, avec risque de blessures corporelles et dégâts matériel. -
Page 16: Réglage De L'affi Chage
3. Regardez dans les lunettes et appuyez sur le bouton haut ou bas de sélection de la fréquence . Les fréquences libres ont un écran d'arrière plan fixe. Les fréquences non libres affichent des lignes horizontales. Sélectionnez une fréquence libre. Un long bip est émis à la fréquence 1 et à la fréquence 7. 4. -
Page 17: Pilotage Du Fpv Nano Qx
Pilotage du FPV nano QX • Après avoir vérifi é que les rotors tournent dans le sens correct, contrôlez la réponse des moteurs. • Mettez les gaz de manière à soulever légèrement le nano QX, de façon à ce qu’il soit très légèrement en appui sur ses patins. -
Page 18: Inspections Après-Vol Et Maintenance
• Quand vous serez familiarisé avec les commandes, effectuez un stationnaire à 60 ou 80 cm du sol. A ces altitudes vous pourrez confortablement profi ter des caractéristiques de vol du modèle. • N’ayez pas peur de couper les gaz pour éviter d’endommager les hélices quand le nano QX s’approche trop près d’un mur ou d’un obstacle. -
Page 19: Maintenance De L'antenne
Maintenance de l'antenne Si l'antenne du module FPV est tordue ou aplatie suite à un atterrissage diffi cile, repliez les lobes de l'antenne de manière 45° 45° qu'ils soient à 45° au dessus de la base, comme indiqué sur le schéma de droite. -
Page 20: Vue Éclatée
Vue éclatée... -
Page 21: Liste Des Pièces Détachées
Liste des pièces détachées # Réf. pièce Description # Réf. pièce Description BLH7200 FPV nano QX RTF 9 BLH7603 Nano QX - Moteur rotation horaire Nano QX - Moteur rotation anti- BLH7280 FPV nano QX BNF sans lunettes 10 BLH7604 horaire 1 BLH7201 Nano QX FPV - Bulle bleue... -
Page 22: Guide De Résolution Des Problèmes
Guide de résolution des problèmes Problème Cause possible Solution L'appareil n'a pas été initialisé sur une Déconnectez la batterie, replacez les trims Le FPV nano QX répond de surface à niveau au neutre et réinitialisez le quadcoptère façon incorrecte ou nécessite l’ajout de trim pour arrêter le La batterie n'est pas correctement Placez la batterie de façon à... - Page 23 Problème Cause possible Solution Mettez l’émetteur hors tension. Eloignez-le L’émetteur est trop près de l’appareil de l’appareil. Débranchez puis rebran- durant l’affectation chez la batterie. Suivez les instructions d’affectation La DEL du module clignote rapidement et l’appareil ne Le bouton ou l'interrupteur Mettez l'émetteur hors tension et répétez le répond pas aux commandes.
-
Page 24: Garantie Et Réparations
Garantie et réparations Durée de la garantie tionnement ainsi que des tentatives d’entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit l’acheteur directement à Horizon ou à l’une de ses représenta- que le Produit acheté... -
Page 25: Coordonnées De Garantie Et Réparations
Questions, assistance et réparations Garantie et réparations Votre revendeur spécialisé local et le point de vente ne peuvent Les demandes en garantie seront uniquement traitées en effectuer une estimation d’éligibilité à l’application de la garantie présence d’une preuve d’achat originale émanant d’un reven- sans avoir consulté... -
Page 26: Informations De Conformité Pour L'union Européenne
Informations de conformité pour l’Union européenne Declaration of Conformity Declaration of Conformity (conformément à la norme ISO/IEC 17050-1) (conformément à la norme ISO/IEC 17050-1) No. HH2014100203 No. HH2014100202 Produit(s): FPV nano QX FPV BNF sans lunettes Produit(s): Nano QX FPV RTF Numéro(s) d’article: BLH7200, BLH7200M1 Numéro(s) d’article: BLH7280... -
Page 27: Elimination Dans L'union Européenne
Elimination dans l’Union Européenne Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la responsabilité de l‘utilisateur de remettre le produit à un point de collecte offi ciel des déchets d’équipements électriques. Cette procédure permet de garantir le respect de l’environnement et une meilleure gestion des ressources naturelles. - Page 28 ©2014 Horizon Hobby, LLC. Blade, E-fl ite, SAFE, the SAFE logo, DSM, DSM2, DSMX, Bind-N-Fly, the BNF logo, Celectra, ModelMatch and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Futaba is a registered trademark of Futaba Denshi Kogyo Kabushiki Kaisha Corporation of Japan.
