Manuels Connexes pour Blade Scimitar 170 FPV
Sommaire des Matières pour Blade Scimitar 170 FPV

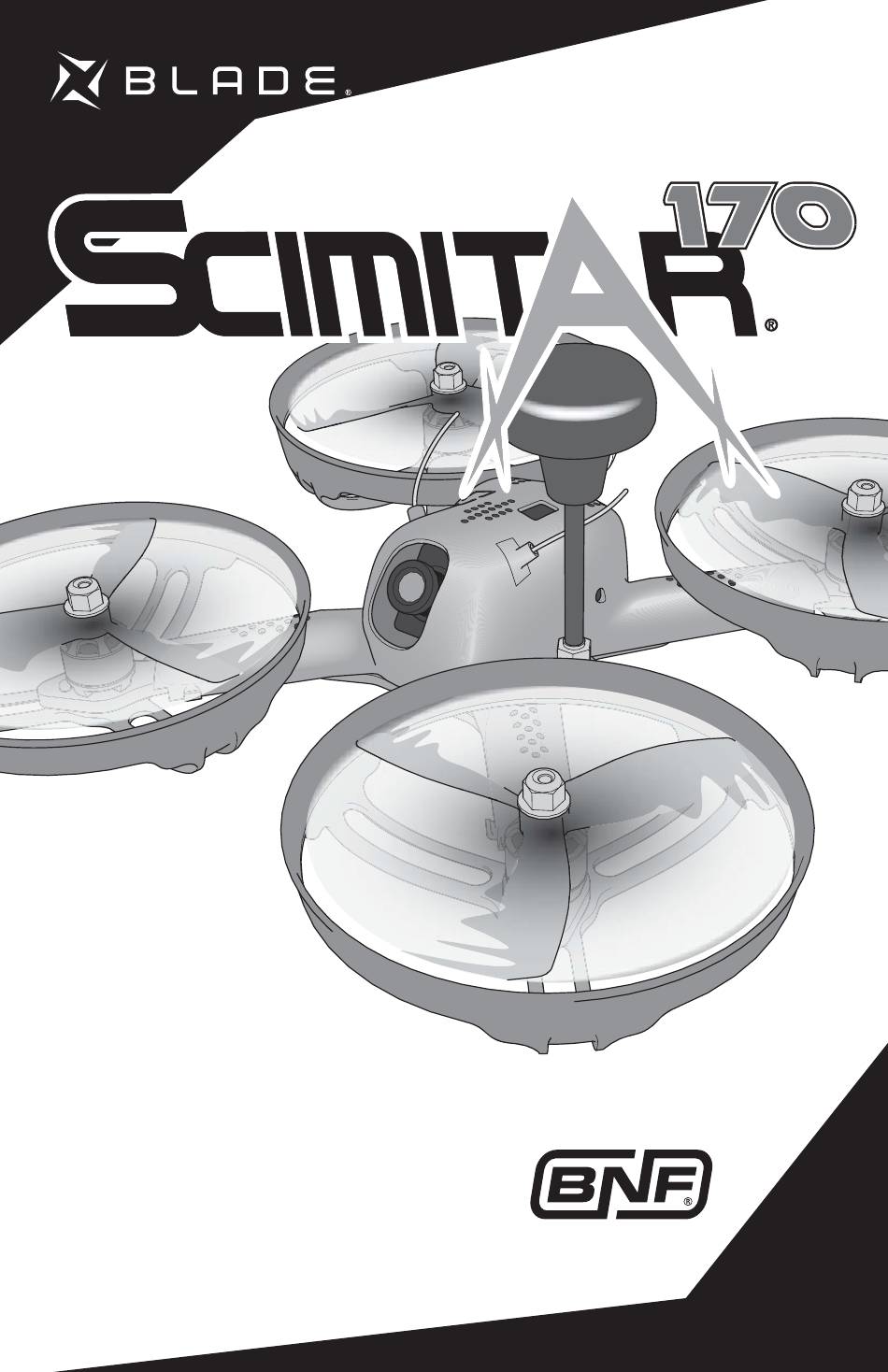

- Page 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Page 2: Précautions Et Directives Liées À La Sécurité
REMARQUE La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. Signifi... -
Page 3: Table Des Matières
Masse 40mm 440g Contenu de la boîte : • Quadricoptère Scimitar 170 FPV - Récepteur de série pour quadricoptère de course Spektrum avec télémétrie (SPM4649T) - 4 x Moteurs de course FPV 1407-2820 Kv (BLHA1026) - 4 x Protections d’hélices (BLH02309) - Variateur ESC 4-en-1 (BLH02205) - Contrôleur de vol (SPMFC3208) -
Page 4: Préparation Au Premier Vol
Préparation au premier vol Procédure de vol ❏ Mettez toujours l’émetteur sous tension en premier • Sortez tous les éléments de la boîte et inspectez-les ❏ Branchez la batterie à la prise du contrôleur • Mettez la batterie en charge ❏... -
Page 5: Avertissements Relatifs À La Charge
Avertissements relatifs à la charge ATTENTION: Toutes les instructions et les précautions • Chargez toujours les batteries à l’écart de tout matériau infl ammable. • Contrôlez toujours l’état de la batterie avant la charge. doivent être suivies. Une erreur de manipulation d’une batterie Li-Po peut causer un incendie entraînant des •... -
Page 6: Paramétrage De L'émetteur
Paramétrage de l’émetteur L’émetteur Spektrum DXe inclus est programmé en usine. Si nécessaire, téléchargez les paramètres du modèle disponibles sur www.spektrumrc.com. DX6, DX6e, DX7 (Gen 2), DX8 (Gen 2), DX9, iX12, DX18, DX20 LISTE DES PARAMÈTRES VALEURS Type de modèle Course des servos Chronomètre Avion... -
Page 7: Affectation De L'émetteur Et Du Récepteur
Aff ectation de l’émetteur et du récepteur L’émetteur prêt-à-voler inclus est affecté à l’appareil dans l’usine. Si vous devez le réaffecter pour une quelconque raison, suivez la procédure d’affectation comme indiqué. Pour affecter ou ré-affecter votre hélicoptère à l’émetteur de votre choix, veuillez suivre les instructions suivantes. Procédure d’aff ectation 1. -
Page 8: Compréhension Des Commandes De Vol De Base
Compréhension des commandes de vol de base Si vous n’avez pas encore bien assimilé les commandes de votre quadcoptère, prenez quelques minutes pour vous familiar- iser avec elles avant de tenter votre premier vol. Throttle (Gaz) Vue latérale Vue latérale Descendre Monter Augmenter... -
Page 9: Utilisation De L'émetteur Vidéo
Utilisation de l’émetteur vidéo Consultez les lois et ordonnances de votre région avant d’utiliser l’équipement FPV. Certaines régions peuvent limiter ou interdire l’utilisation de l’équipement FPV. L’utilisation de ce produit d’une façon légale et responsable est sous votre entière responsabilité. Boutons Fenêtre DEL Voir le tableau des fréquences disponibles pour trouver le canal et la... -
Page 10: Caractéristiques Du Moniteur Vidéo 109Mm Avec Dvr
Caractéristiques du moniteur vidéo 109mm avec DVR Prise antenne omnidirectionnelle 5,8GHz Bouton Menu: Utilisez les boutons + et - pour modifi er: Luminosité Contraste Couleur Mode (16:9, 4:3) Langues Réinitialisation Bouton de sélection de fréquence Une simple pression pour changer de fréquence Entrée AV Bouton de sélection de bande de fréquence Une simple pression pour changer de bande de fréquence... -
Page 11: Préparation Au Vol Du Quadcoptère Scimitar 170
Préparation au vol du quadcoptère Scimitar 170 1. Avant chaque vol, mettez TOUJOURS l’émetteur sous tension avant de connecter la batterie au quadcoptère. Après chaque vol, déconnectez la batterie du quadcoptère avant de mettre l’émetteur hors tension. REMARQUE: La connexion de la batterie avant la mise sous tension de l’émetteur peut déclencher la procédure d’affectation. Veuillez consulter la section Affectation de l’émetteur au récepteur de ce manuel pour plus d’informations. -
Page 12: Guide De Dépannage
Guide de dépannage AVERTISSEMENT: Retirez les hélices du modèle avant d’effectuer la maintenance ou des réparations. Le non-respect de cette consigne pourrait causer des blessures si les moteurs démarrent accidentellement. Problème Cause Possible Solution L'appareil n'a pas été initialisé Déconnectez la batterie, replacez les trims Le quadcoptère répond de façon sur une surface à... -
Page 13: Vue Éclatée
Vue éclatée Liste des pièces détachées Référence Description Référence Description 1 LH02301 Structure centrale : Scimitar 215, 170 10 SPMFC3208 Contrôleur de vol avec PDB 2 BLH02303 Ensemble bras (4) : Scimitar 170 11 SPMVC602 Caméra FVP 600TVL CMOS 3 BLH02304 Module avec DEL : Scimitar 215, 170 12 SPMVT1000EU Émetteur vidéo 25 mW 4 BLH02306... -
Page 14: Garantie Et Réparations
Garantie et réparations Durée de la garantie Indications relatives à la sécurité Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit Ceci est un produit de loisirs perfectionné et non un jouet. que le Produit acheté (le « Produit ») sera exempt de défauts Il doit être utilisé... -
Page 15: Coordonnées De Garantie Et Réparations
Coordonnées de Garantie et réparations Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse Horizon Technischer Service service@horizonhobby.de Union Hanskampring 9 européenne D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 IC Déclaration IC: 6157A-DXE Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. - Page 16 ©2018 Horizon Hobby, LLC. Blade, the Blade logo, Scimitar, Thrust, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo, ModelMatch, Focal and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
