3.6.1
Sélectionner les niveaux de menu ou les fonctions
Pour sélectionner un niveau de menu ou une fonction :
▶ Effleurer l'emplacement correspondant sur l'écran.
1
2
4

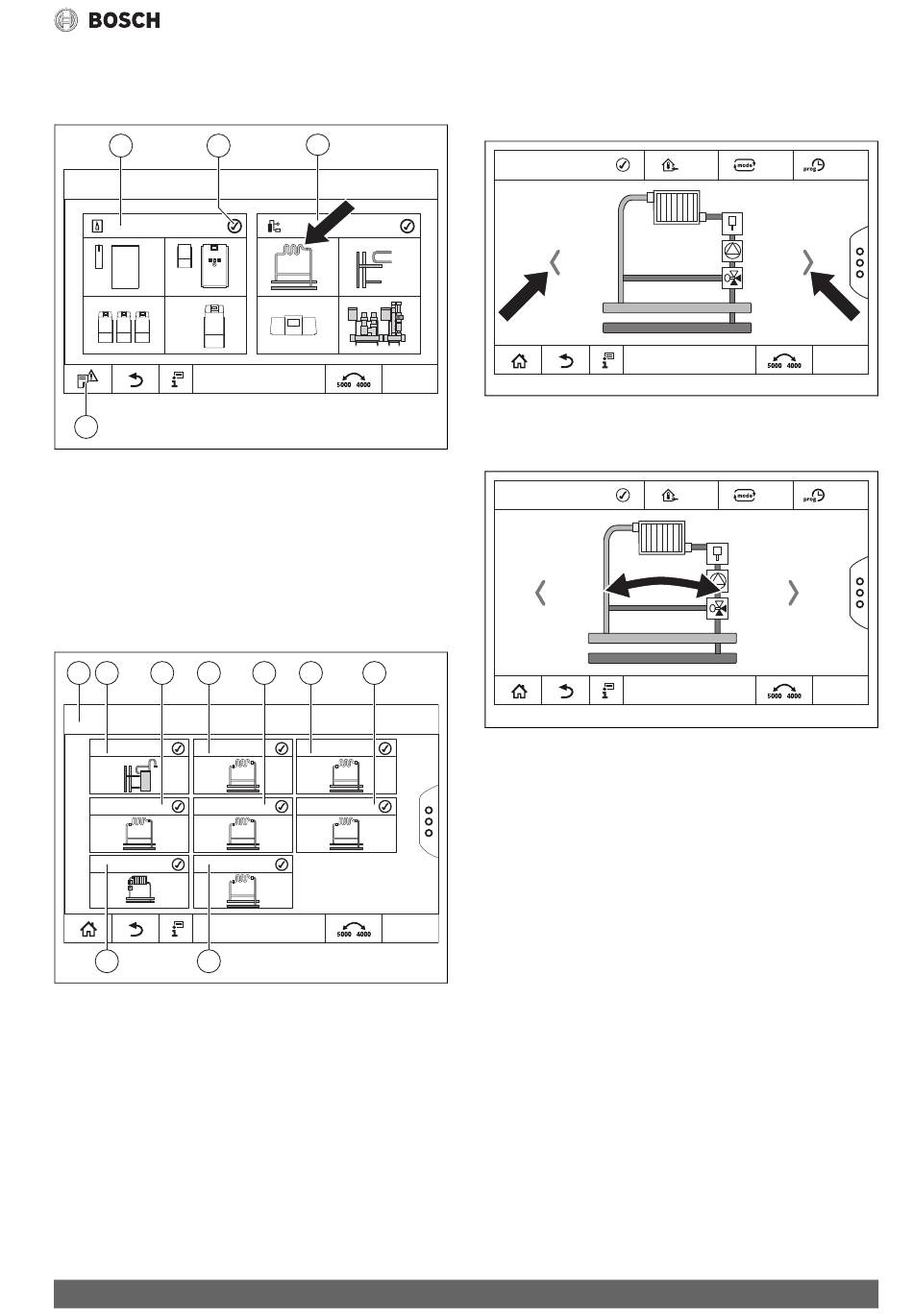

Fig. 8
Sélectionner le niveau du menu ou la fonction
[1]
Production thermique
[2]
Affichage de l'état
[3]
Système (distribution de la chaleur)
[4]
Historique des défauts
Le prochain niveau de menu ou la prochaine fonction s'affichent.
Niveaux de menus
Si plusieurs menus ou fonctions sont disponibles dans un niveau :
▶ Effleurer l'emplacement souhaité (fonction) sur l'écran.
1 2
3
4
9
8
Fig. 9
Aperçu du circuit de chauffage (exemple)
[1]
Tableau de régulation 00 > Système
[2]
Eau chaude sanitaire
[3]
Circuit de chauffage 03
[4]
Circuit de chauffage 01
[5]
Circuit de chauffage 04
[6]
Circuit de chauffage 02
[7]
Circuit de chauffage 05
[8]
Circuit de chauffage 07
[9]
Circuit de chauffage 06
Control 8311/8313 – 6720859792 (2020/07)
3
12:00
0010006521-002
5
6
7
12:00
0010006525-003
Pour sélectionner une autre fonction dans un niveau de menu :
▶ Effleurer les flèches à droite ou à gauche sur l'écran.
-ou-
▶ Glisser avec le doigt sur l'écran, vers la droite ou la gauche.
Fig. 10 Défiler
-ou-
▶ Glisser avec le doigt sur l'écran.
Fig. 11 Glisser
Affichage des circuits de chauffage
L'affectation de la désignation des circuits de chauffage dépend de
l'emplacement où le module de circuit de chauffage est inséré. Les cir-
cuits de chauffage sont numérotés dans le même ordre que les emplace-
ments. C'est-à-dire que les circuits de chauffage sur l'emplacement 1
sont affichés sur l'écran comme circuits de chauffage 01 et 02. Les cir-
cuits de chauffage de l'emplacement 2 sont affichés comme circuits 03
et 04. Si un autre module est inséré dans un emplacement, ces numéros
de circuits de chauffage sont supprimés. Si un nom a été attribué au cir-
cuit de chauffage, celui-ci s'affiche.
Commande de l'appareil de régulation
50 °C
on/off
30 %
12:00
0010006536-003
50 °C
on/off
30 %
12:00
0010006537-003
11
