RPOSICIONAMENTO DO SISTEMA DE INDEXAÇÃO DA POLIA

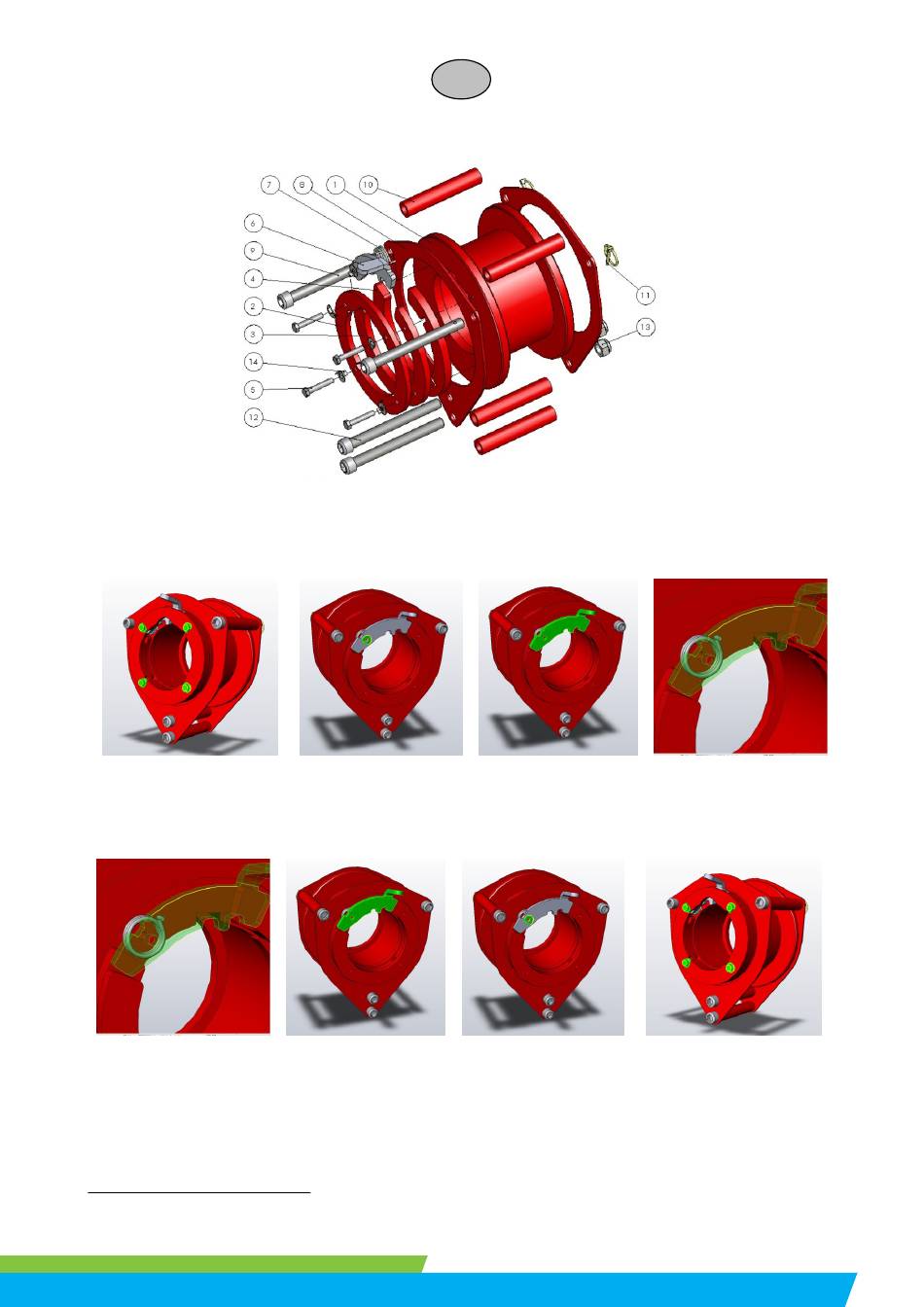

Desmontagem da alavanca de indexação e da mola atualmente instalada nas polias do aparelho de viragem
Desaparafusar os 4
parafusos (5) e anilhas
FTE (14) e retirar o anel
(2)
Para instalar as novas alavancas, proceder no sentido inverso.
Posicionar a mola (5)
COMANDO E ALIMENTAÇÃO ELÉTRICOS
▪ PalTurn™ sem armário elétrico (0,5 t e 1 t como standard)
□
- O PalTurn™ deve ser conectado a uma fonte protegida por fusíveis ou disjuntor magneto-térmico
adaptado à potência do motor (responsabilidade do utilizador).
□
- O PalTurn™ está equipado com um controlo com fios para o comando direto do motor. Está
conectado ao aparelho de viragem num bloco de terminais.
7 Diagramas da montagem elétrica em anexo no fim do documento.
M 6067 M
rev 11 – 02/2022
PT
PALTURN™
Retirar a anilha FTE
(14)
Posicionar a alavanca
(6)
Retirar a alavanca (6)
Posicionar a anilha seu lugar e aparafusar os
(14) 4 parafusos (5) e anilhas
Retirar a mola (5)
Recolocar o anel (2) no
FTE (14)
7
