Das RMM2 weist zwei Anschlussklemmblöcke für
den Anschluss der RS-485-Leiter auf. An einem
Block kann das RMM2 an dem RS-485-Bus-Leiter
angeschlossen werden, der andere Block ermög-
licht die Weiterleitung des Bus-Leiters an andere
RMM2-Module innerhalb des Netzwerks. Sie die
auf dem RMM2 angegebene Polarität.
Schließen Sie die eingehenden RS-485-Leiter
unter Einhaltung der auf dem Deckel des
RMM2 angegebenen Polarität an die mit „IN"
gekennzeichneten Anschlussklemmen und die
Abschirmung des RS-485-Kabels an der mit „S"
gekennzeichneten Anschlussklemme an. Schlie-
ßen Sie die abgehende Leitung des
RS-485-Bus-Leiters auf die gleiche Weise an den
mit „OUT" gekennzeichneten Anschlussklemmen
an (nicht erforderlich, wenn es sich um das letzte
RMM2 innerhalb eines Netzwerks handelt).
Wichtiger Hinweis: Schließen Sie die Abschir-
mungen der RS-485-Kabel nicht an den Erdungs-
anschlüssen des Gehäuses an. Schließen Sie
die Abschirmungen ausschließlich an den dafür
vorgesehenen RMM2-Anschlussklemmen an. Zur
Vermeidung fehlerträchtiger Erdungsschleifenpo-
tentiale sollte die Abschirmung des RS-485-Kabels
ausschließlich innerhalb des MoniTrace 200N

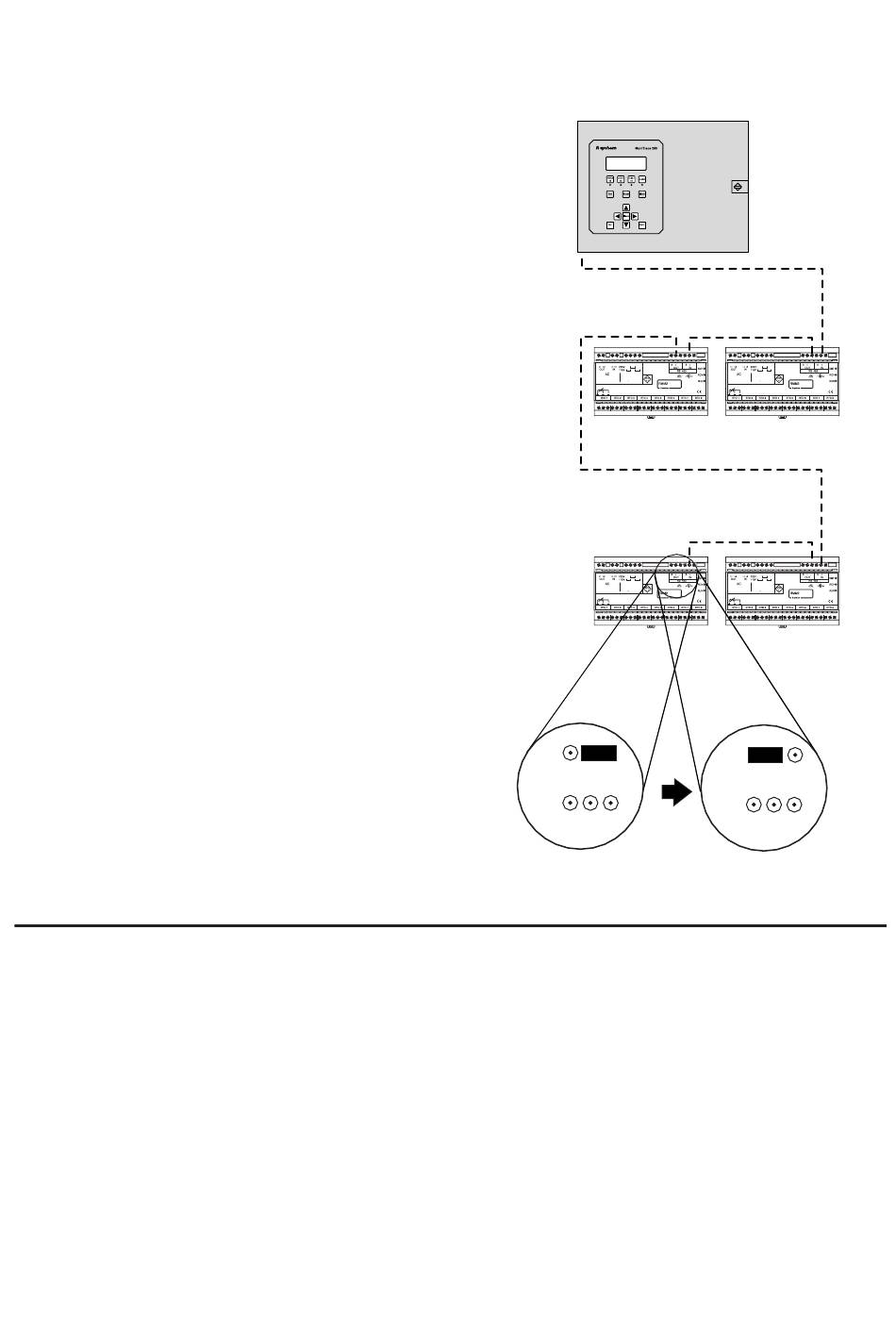

geerdet werden. Versehen Sie den RS-485-Bus
des letzten RMM2 innerhalb des Netzwerks mit
einem Endabschluss, indem Sie die Kurzschluss-
brücke J17 von 2-3 abziehen und auf die Kontakt-
stifte 1-2 stecken.
E. Initialisierung oder Aktualisierung des Moni200N-Netzwerks und
Pt 100- Einstellungen
Die RMM2-Module werden von einer zentralen
Moni200N-Steuer- und –Überwachungseinheit
überwacht. Die System-Software ermöglicht die
Initialisierung des Moni200N, um die Änderun-
gen zu erfassen, die an dem RMM2 und Sensor
vorgenommen wurden. Solange diese Software
in Betrieb ist, überwacht das Moni200N die neuen
RMM2-Module und Sensoren nicht.
16
MoniTrace 200N
RS-485-Leiter
Geschirmte, verdrillte 2-Ader-Leitung
Moni-RMM2
Moni-RMM2
(letztes Modul
innerhalb des
Netzwerks)
1 2 3
J17
J16
3 2 1
12. Schalten Sie die Spannungsversorgung für
alle MoniTrace RMM2 ein.
Bestätigen Sie, dass das RS-485-Netzwerk
vollständig ist (alle MoniTrace RMM2 und das
MoniTrace 200N sind über das Netzwerk miteinan-
der verbunden), jedes MoniTrace RMM2 wird mit
Netzspannung versorgt und mindestens ein
Pt 100-Sensor ist korrekt am MoniTrace RMM2
angeschlossen.
Moni-RMM2
RS-485-Leiter
Geschirmte, verdrillte
2-Ader-Leitung
Moni-RMM2
1 2 3
J17
J16
3 2 1
