Zulassungen
Ex-Bereiche:
II 3 G/D T=70°C EExn R II T6
(Ta –20°C to +60°C)
Baseefa03ATEX0739
Besondere Bedingungen für den sicheren
Einsatz:
Siehe EG-Baumuster-Prüfbescheinigung
Nicht-Ex-Bereich
Die Sensor- und RS-485
Stromkreise sind von den
Netzstromkreisen durch
Schutzvorrichtungen getrennt.
Erforderliches Werkzeug
• 3 mm Schlitz-Schraubendreher
• 7 mm Längsschlitzschraubendreher
• Abisolierzange/Cutter
• 27 mm Maulschlüssel
(für M20 Verschrau-
bungen)
10

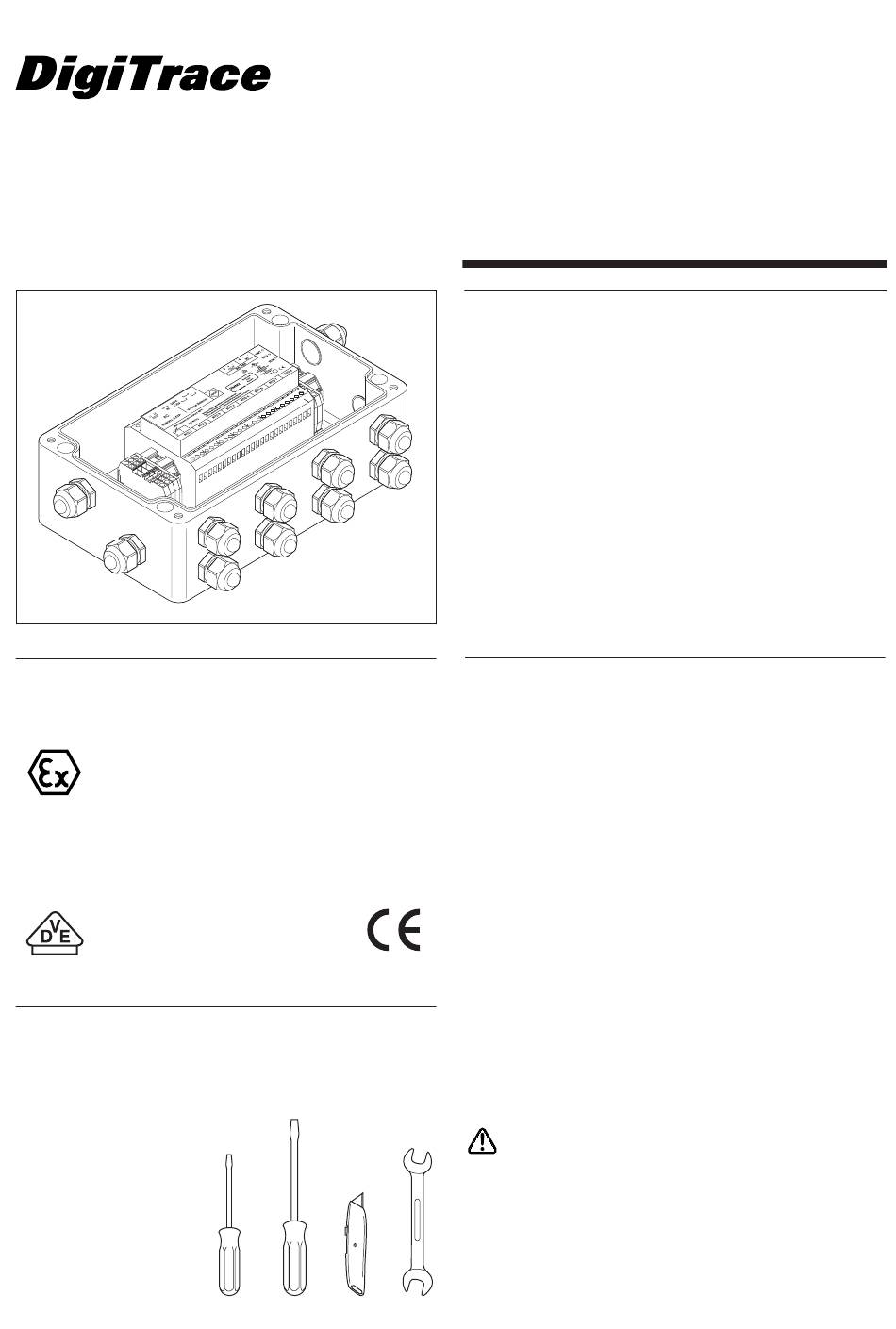

MoniTrace RMM2
Externes Beheizungs-Überwachungsmodul
Montageanleitung
Beschreibung
Das Überwachungsmodul MoniTrace RMM2 ist Teil
des Steuer-, Regel- und Überwachungssystems
MoniTrace. An ein MoniTrace RMM2 können
bis zu 8 Widerstands-Temperatursensoren (Pt
100-Sensor in 3-Leiter-Technik) angeschlossen
werden, welche die Temperaturen der beheizten
Oberfl ächen oder die Umgebungstemperaturen im
Heizsystem erfassen. Das Steuer- und Überwa-
chungsgerät MoniTrace 200N kann mit bis zu 16
MoniTrace RMM2-Modulen über ein RS-485-Kabel
kommunizieren.
Wenden Sie sich für weitere technische Unterstüt-
zung wenden Sie sich bitte an die für Sie zustän-
dige Tyco Thermal Controls-Vertretung.
Lieferumfang
RMM2-E (ohne Zusatzgehäuse, für den Nicht-Ex-
Bereich)
• RMM2 Externes Beheizungs-Überwachungs modul
• Ersatzsicherungen
• Brücken (Jumper) für Spannungswahl
AC 115/230 V
• Aufkleber
RMM2-EX-E (mit Zusatzgehäuse, für Ex-Bereiche)
• RMM2 Externes Beheizungs-Überwachungs modul
• EExn R II T6 glasfaserverstärktes Polyester-
Gehäuse
• 12 Stück M20 Kabelverschraubungen in
Eex e-Ausführung mit Blindstopfen (für Netzka-
bel, RS-485-Leitung und Sensorleitungen, 6-12
mm Leitungsdurchmesser)
• Ersatzsicherungen
• Brücken (Jumper) für Spannungswahl AC
115/230 V
WARNUNG:
Bei diesem Gerät handelt es sich um eine elektri-
sche Vorrichtung. Für den einwandfreien Betrieb
und zur Vermeidung gefrorener Rohrleitungen,
elektrischer Schläge oder Brände muss das Gerät
fachgerecht installiert werden. Lesen Sie diese
Installationsanleitungen sorgfältig durch, und
befolgen Sie diese.
