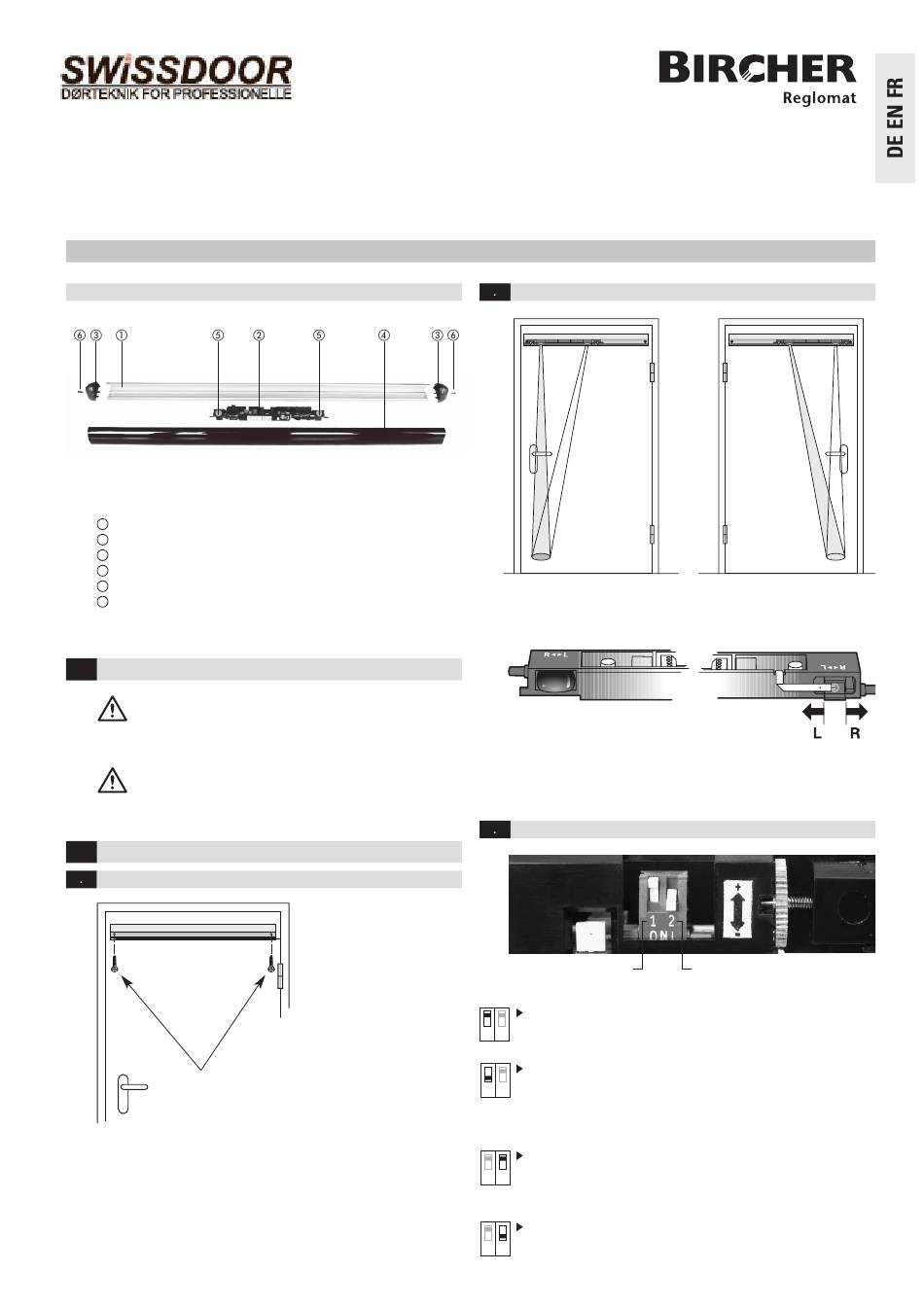

TopScan G3
Originalbetriebsanleitung
Allgemeines
Aluminium-Gehäuse (Profil)
1
Sensor (AIR 16 re)
2
Enddeckel 2x
3
Frontabdeckung
4
Lagerböcke 2x
5
Kreuzschlitzschrauben 2x
6
(optional)
1
Sicherheitshinweise
Das Gerät darf nur an Schutzkleinspannung mit sicherer elektrischer
Trennung betrieben werden. Lassen Sie Eingriffe und Reparaturen nur
durch Ihren Lieferanten vornehmen. Vermeiden Sie generell
Berührungen mit elektronischen und optischen Bauteilen des Sensors.
Den Sensor gegen Regen schützen und nicht in der Nähe von
Fluoreszenzlampen montieren.
2
Inbetriebnahme
2 1
Montage des Aluminiumprofils
Das Aluminium-Gehäuse an der Tür anbringen.
Präsenzmelder für automatisch
angetriebene Tür-Systeme
2 2
Detektionsbereich auswählen
links
Je nach Anwendung, den Detektionsbereich links oder rechts positionieren.
Vorderseite
Auf der Rückseite der Senderlinse
die Strahlrichtung entsprechend
einstellen. Dazu den Sender in
Position L oder R schieben.
2 3
Wahl der Schaltungs- und Betriebsart
Schalter 1
Betriebsart mitfahrend oder nicht mitfahrend
mitfahrender Betrieb: Schalter 1 oben
– kein Hintergrund notwendig, Boden wird ignoriert (Hintergrundausblendung)
1
2
– der Sensor ist in dieser Betriebsart nicht testbar (Testeingang TE ohne Funktion)
nicht mitfahrender Betrieb: Schalter 1 unten
– ein stabiler Hintergrund ist zwingend notwendig, der Boden wird
1
2
ausgewertet (Hintergrundauswertung)
– der Sensor ist über den Testeingang (TE) testbar
Schaltungsart aktiv/passiv umschaltbar
passiv schaltend: Schalter 2 oben
– bei Spannungsabfall fällt das Relais ab, NC = Anschluss 5 (NO) verwenden
1
2
– diese Betriebsart bietet den Vorteil, dass ein Stromausfall oder Kabelbruch als
Detektion interpretiert wird und somit die Türe in den sicheren Zustand bringt
aktiv schaltend: Schalter 2 unten
– NC = Anschluss 4 (NC) verwenden
1
2
rechts
Rückseite
Position des Detektionsbereiches
L = Links
R = Rechts
Schalter 2
299964E
07/17
