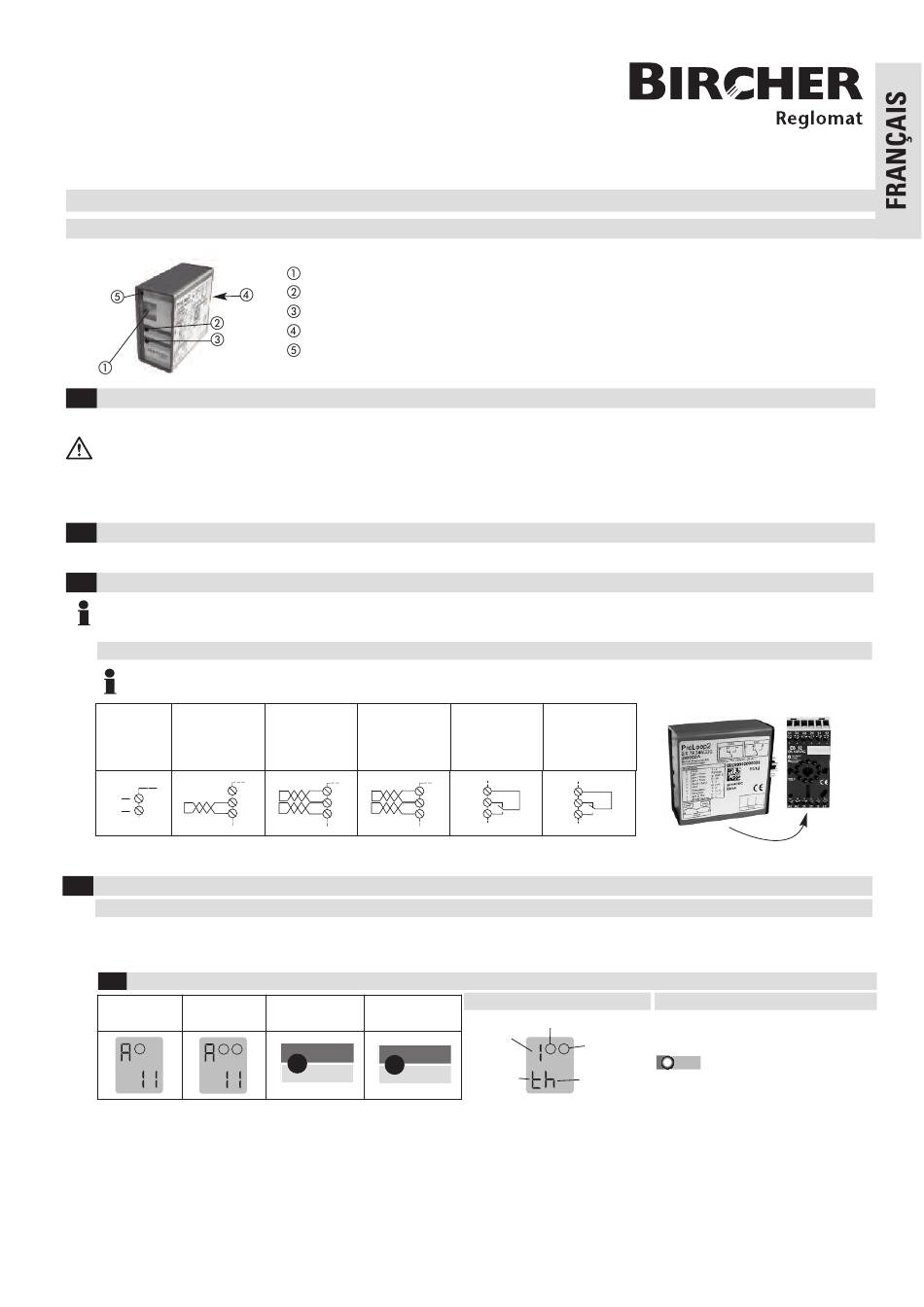

ProLoop2
Traduction de la notice originale
Généralités
1 Consignes de sécurité
Ces appareils et leurs accessoires doivent être mis en œuvre en respectant scrupuleusement le mode d'emploi (utilisation conforme à la destination).
Seul un personnel qualifié ayant reçu une formation spécifique est habilité à mettre ces appareils et leurs accessoires en service.
Ces appareils ne doivent être utilisés qu'avec la tension d'alimentation et les paramètres prévus.
Si des dysfonctionnements ne pouvant être éliminés apparaissent, mettre l'appareil hors service et l'expédier pour réparation.
Seul le fabriquant est apte à réparer ces appareils. Toute intervention à l'intérieur de l'appareil ou modification de celui-ci est interdite. Cela peut
entraîner la perte de la garantie et de toute possibilité de réclamation.
2 Mise en place dans l'armoire électrique
Le ProLoop2, 11 pôles, se monte sur embase pour rails DIN (ES 12). Cette embase est en supplément, elle n'est pas comprise à la livraison.
3 Raccordement électrique
Les raccordements des boucles au détecteur, doivent être torsadés au minimum 20 fois par mètre.
L'appareil doit être câblé conformément à l'affectation des bornes. Il est indispensable de bien respecter l'affectation des bornes!
Schéma de branchement des bornes, affectation des bornes embase ES 12
Effectuer une vérification du raccordement électrique (affectation des pôles) lors du remplacement d'un détecteur de boucle provenant
d'un autre fabriquant.
A: B:
Alimentation Raccordement
électrique appareil simple
boucle
34
AC
A1
24
1
AC 11
32
1)
Uniquement valable pour le ProLoop2 portant la désignation «... .S.78. ... .»
4 Possibilités de réglage des valeurs et paramètres
Allgemeines
Les réglages des appareils ProLoop2 sont décrits et expliqués dans ce chapitre sur la base de l'appareil à une boucle. Dans le cas d'un appareil à deux
boucles, les réglages de la deuxième boucle sont effectués de manière analogue.
4.1 Affichage DEL et éléments de réglage
Écran standard, Écran standard,
appareil à 1 boucle appareil à 2 boucles
1
1 2

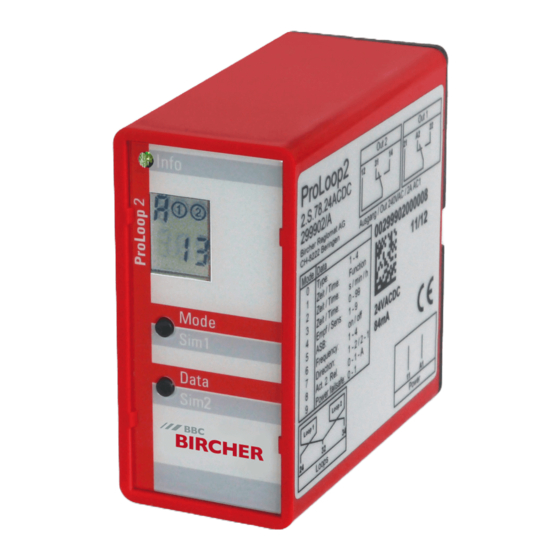

Détecteur de boucle inductive pour portails industriels, barrières
(11 pôles)
automatiques, équipements de parkings et bornes escamotables
Affichage LCD
Touche «Mode»
Touche «Data»
Raccord embrochable 11 pôles
LED d'information
1)
C: C2 :
Raccordement Raccordement
appareil double appareil double
boucles boucles
34 34
2 2
24 32
1 1
32 24
Touche de Touche de
commande commande
Mode Data
Sim1 Sim2
D: E:
Raccordement Raccordement
relais sortie 1 relais sortie 2
common common
21
12
nc nc
A2 31
22
14
no no
Explication de l'affichage à l'écran
Boucle 1
Funktion
Boucle 2
1 2
Exemple:
Exemple:
Fonction
Paramètre «h»
temps réglée
réglé
Explication des DEL
Rouge & vert: Phase de démarrage
Vert: En service
Rouge & vert: Configuration
Info
Vert clignotant: Boucle occupée
Rouge clignotant: Dysfonctionnement
Rouge + vert
clignotant: Simulation
302112B
10/13
