3.4) Installation des divers dispositifs

Installer les autres dispositifs prévus en suivant les instructions respectives. Vérifier dans le paragraphe « 3.6 Description des connexions
électriques » et dans la figure 2 les dispositifs qui peuvent être connectés à ROBUS.
3.5) Connexions électriques
!
Toutes les connexions électriques doivent être effectuées en
l'absence de tension dans l'installation et avec l'éventuelle bat-
terie tampon déconnectée.
1. Pour éliminer le couvercle de protection et accéder à la logique élec-
tronique de commande de ROBUS il faut enlever la vis sur le côté et
retirer le couvercle en le tirant vers le haut.
2. Enlever la membrane en caoutchouc qui bouche le trou pour le
passage des câbles et enfiler tous les câbles de connexion vers les
différents dispositifs en les laissant dépasser de 20÷30 cm. Voir le
tableau 3 pour le type de câble et la figure 2 pour les connexions.
3. Réunir avec un collier de serrage tous les câbles qui entrent dans l'opé-
rateur, placer le collier juste en dessous du trou d'entrée des câbles.
15
LUCYB
17
Pour connecter 2 moteurs sur des parties coulissantes opposées, voir le paragraphe « 7.3.5 ROBUS en mode Slave ».
8 – Français
S.C.A.
Sur la membrane de caoutchouc, découper un trou un peu plus étroit
que le diamètre des câbles regroupés et enfiler la membrane le long
des câbles jusqu'au collier ; remettre ensuite la membrane dans le trou
pour le passage des câbles. Mettre un deuxième collier de serrage
pour regrouper les câbles juste au-dessus de la membrane.

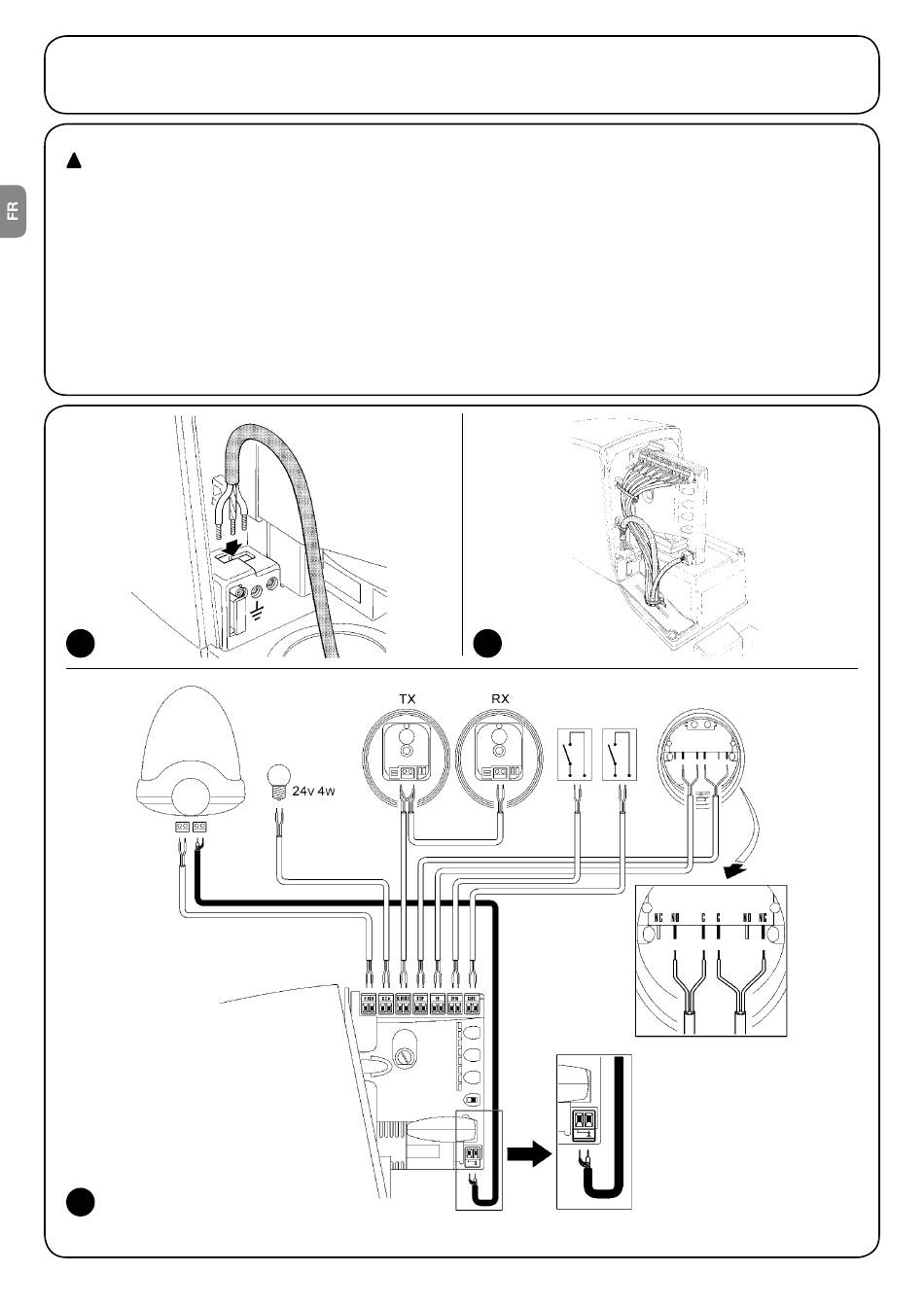

4. Connecter le câble d'alimentation sur la borne prévue à cet effet
comme l'indique la figure 15 puis avec un collier de serrage, bloquer
le câble au premier anneau serre-câbles.
5. Effectuer les connexions des autres câbles suivant le schéma de la
figure 17. Pour plus de commodité, les bornes peuvent être extraites.
6. Après avoir terminé les connexions, bloquer avec des colliers de ser-
rage les câbles regroupés au deuxième anneau serre-câbles, la partie
du câble d'antenne en excès doit être bloquée avec les autres câbles
à l'aide d'un autre collier comme l'indique la figure 16.
