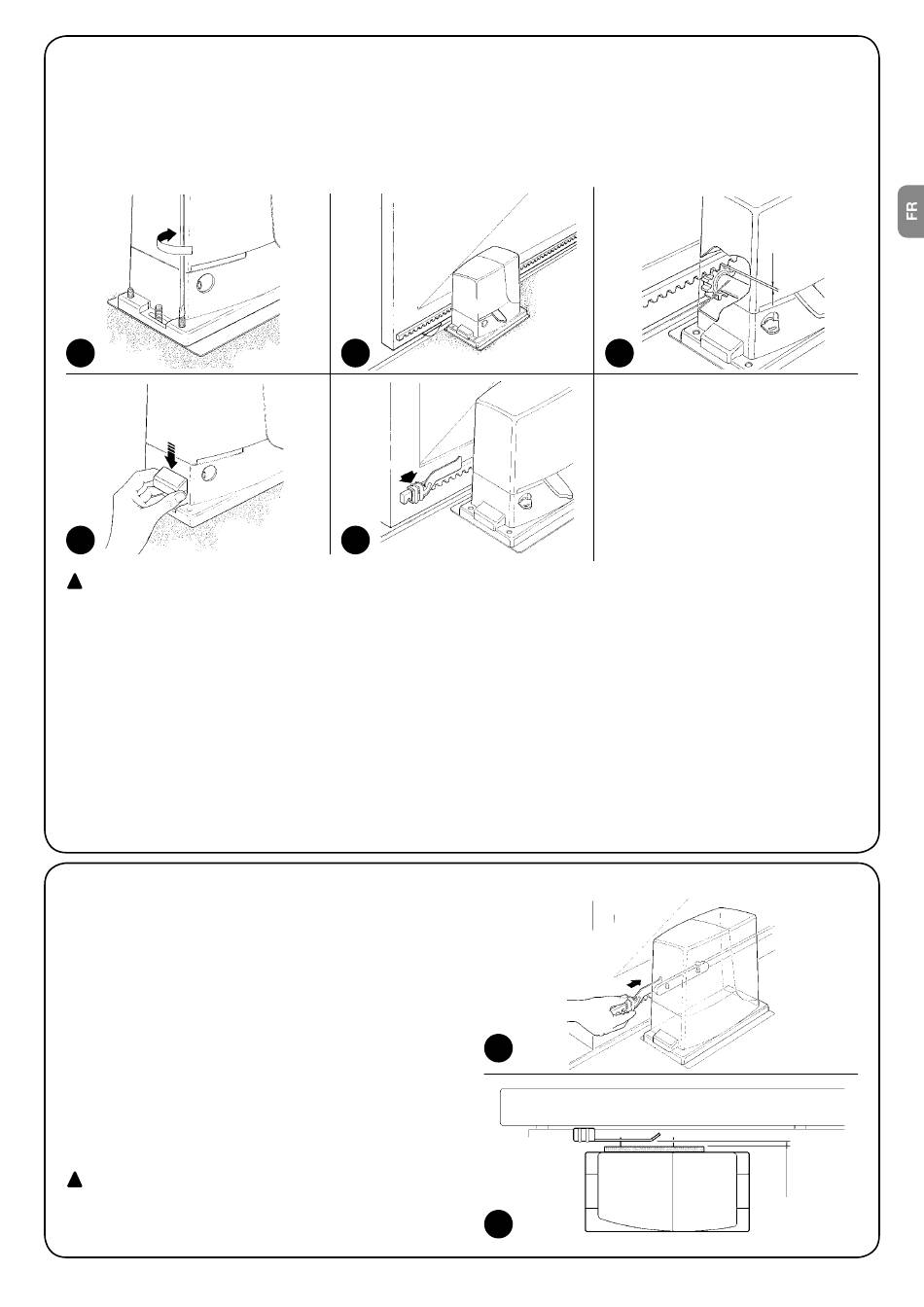

Si la crémaillère est déjà présente, après avoir fixé l'opérateur, agir sur
les goujons de réglage comme dans la figure 8 pour mettre le pignon
de ROBUS à la hauteur qui convient en laissant 1÷2 mm de jeu de la
crémaillère. Autrement, pour fixer la crémaillère, il faut :
6. Débrayer l'opérateur suivant les indications du paragraphe
« Débrayage et manœuvre manuelle » dans le chapitre « Instructions
et recommandations destinées à l'utilisateur de l'opérateur ROBUS ».
8
11
!
Pour éviter que le portail pèse trop sur l'opérateur, il est
important qu'il y ait un jeu d'1÷2 entre la crémaillère et le
pignon, comme dans la figure 10.
8. Faire coulisser le portail et utiliser toujours le pignon comme
référence pour fixer les autres éléments de la crémaillère.
9. Couper l'éventuelle partie de crémaillère qui dépasse sur le der-
nier segment.
10. Effectuer différentes manœuvres d'ouverture et de fermeture du
portail à la main et vérifier que la crémaillère coulisse alignée au
pignon avec un désalignement maximum de 5 mm, et qu'il y a
un jeu d'1÷2 mm entre le pignon et la crémaillère sur toute la
longueur.
11. Serrer énergiquement les écrous de fixation de l'opérateur en
s'assurant qu'il est bien fixé au sol; couvrir les écrous de fixation
3.3) Fixation des pattes de fin de course dans les versions avec fin de course de proximité inductif
Pour les versions RB600P et RB1000P qui utilisent le fin de course
de proximité inductif, il faut fixer les pattes de fin de course suivant
les indications données ci-après.
1. Porter manuellement le portail en position d'ouverture en s'arrê-
tant à au moins 2 - 3 cm de la butée mécanique.
2. Faire coulisser la patte sur la crémaillère dans le sens de l'ouver-
ture jusqu'à l'extinction de la led correspondante, comme dans
la figure 13. Faire avancer ensuite la patte d'au moins 2 cm puis
la bloquer sur la crémaillère avec les goujons correspondants.
3. Porter manuellement le portail en position de fermeture en s'arrê-
tant à au moins 2 - 3 cm de la butée mécanique.
4. Faire coulisser la patte sur la crémaillère dans le sens de la ferme-
ture jusqu'à l'extinction de la led correspondante. Faire avancer
ensuite la patte d'au moins 2 cm puis la bloquer sur la crémaillère
avec les goujons correspondants.
!
Attention: dans le fin de course de proximité inductif, la
distance optimale de la patte est comprise entre 3 et 8 mm,
comme l'indique la figure 14.
7. Ouvrir complètement le portail, poser sur le pignon le premier
segment de crémaillère et vérifier que le début de la crémaillère
correspond au début du portail comme sur la figure 9. Vérifier la
présence d'un jeu d'1÷2 mm entre le pignon et la crémaillère, puis
fixer la crémaillère sur le portail avec des moyens adéquats.
9
12
avec les bouchons comme dans la figure 11.
12. Fixer les pattes de fin de course suivant la description donnée ci-
après (pour les versions RB600P et RB1000P fixer les pattes sui-
vant la description du « 3.3 Fixation des pattes de fin de course
dans les versions avec fin de course de proximité inductif ») :
• Porter manuellement le portail en position d'ouverture en
s'arrêtant à au moins 2 - 3 cm de la butée mécanique.
• Faire coulisser la patte sur la crémaillère dans le sens de l'ouver-
ture jusqu'à l'intervention du fin de course. Faire avancer ensuite
la patte d'au moins 2 cm puis la bloquer sur la crémaillère avec
les goujons correspondants comme sur la figure 12.
• Effectuer la même opération pour le fin de course de fermeture.
13. Bloquer l'opérateur comme l'indique le paragraphe « Débrayage
et mouvement manuel » dans le chapitre « Instructions et recom-
mandations destinées à l'utilisateur.
13
14
10
3÷8
