3) Installation

!
L'installation de ROBUS doit être effectuée par du personnel qualifié, dans le respect des lois, des normes et des règle-
ments ainsi que de toutes les instructions de ce manuel.
3.1) Contrôles préliminaires
Avant de continuer l'installation de ROBUS il faut effectuer les
contrôles suivants :
• Vérifier que tout le matériel à utiliser est en excellent état, adapté à
l'usage et conforme aux normes.
• Vérifier que la structure du portail est adaptée pour être équipée
d'un automatisme.
• Vérifier que le poids et les dimensions du portail rentrent dans les
limites d'utilisation indiquées au chapitre « 2.1 Limites d'utilisation ».
• Vérifier, en comparant avec les valeurs figurant dans le chapitre « 8
Caractéristiques techniques », que la force nécessaire pour mettre
le portail en mouvement est inférieure à la moitié du « Couple maxi-
mum » et que la force nécessaire pour maintenir le portail en mou-
vement est inférieure à la moitié du « Couple nominal » ; on conseille
une marge de 50% sur les forces car les conditions climatiques
adverses peuvent faire augmenter les frictions.
• Vérifier que dans la course du portail, aussi bien en fermeture qu'en
ouverture, il n'y a pas de points présentant une plus grande friction.
• Vérifier que le portail ne risque pas de dérailler et de sortir des rails
de guidage.
• Vérifier la robustesse des butées mécaniques de limitation de la
course en contrôlant qu'il n'y a pas de déformations même en cas
de heurt violent du portail sur la butée.
• Vérifier que le portail est bien équilibré, c'est-à-dire qu'il ne doit pas
bouger s'il est laissé arrêté dans une position quelconque.
• Vérifier que la zone de fixation de l'opérateur n'est pas sujette à
inondation ; éventuellement, monter l'opérateur suffisamment sou-
levé par rapport au sol.
3.2) Fixation de l'opérateur
Si la surface d'appui existe déjà, la fixation de l'opérateur doit être
effectuée directement sur la surface en utilisant des moyens adéquats
par exemple avec des chevilles à expansion. Autrement, pour fixer
l'opérateur :

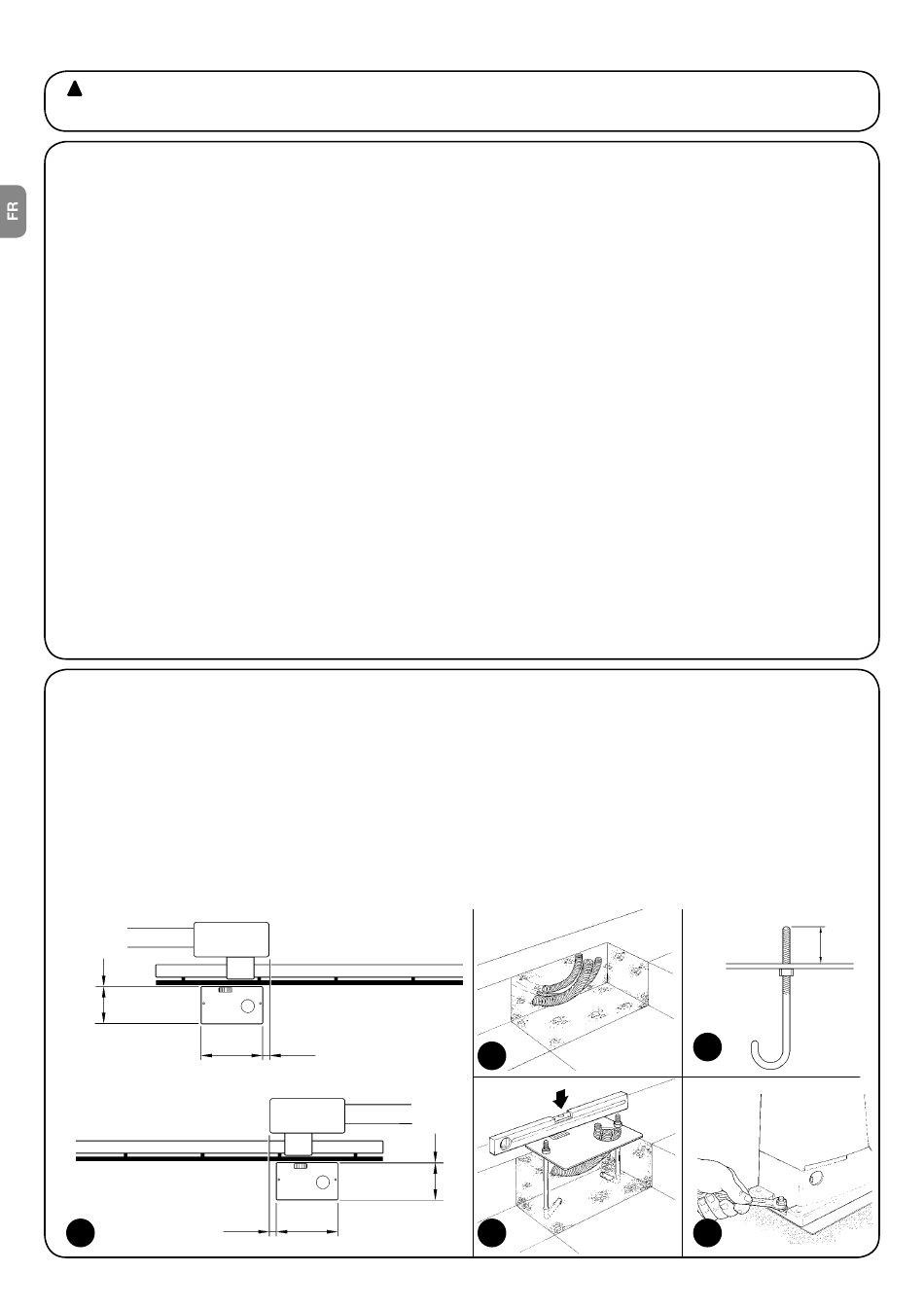

1. Creuser un trou de fondation de dimensions adéquates en suivant
les mesures indiquées dans la Figure 3.
2. Prévoir un ou plusieurs conduits pour le passage des câbles
comme dans la Figure 4.
3. Assembler les deux agrafes sur la plaque de fondation en plaçant
un écrou en dessous et un au-dessus de la plaque ; l'écrou sous
la plaque doit être vissé à fond comme dans la figure 5 de manière
0÷10
192
3
6 – Français
330 0÷50
0÷50 330
• Vérifier que la zone de fixation de l'opérateur permet la manœuvre
de débrayage de manière facile et sûre.
• Vérifier que les points de fixation des différents dispositifs se trouvent
dans des endroits à l'abri des chocs et que les surfaces sont suffi-
samment solides.
• Éviter que les parties de l'automatisme puissent être immergées
dans l'eau ou dans d'autres substances liquides.
• Ne pas placer ROBUS à proximité de flammes ou de sources de
chaleur, dans des atmosphères potentiellement explosives, parti-
culièrement acides ou salines ; cela pourrait endommager ROBUS
et causer des problèmes de fonctionnement ou des situations de
danger.
• Si le portail coulissant est muni d'un portillon pour le passage de
piétons incorporé ou dans la zone de manœuvre du portail, il faut
s'assurer que ce portillon ne gêne pas la course normale et prévoir
éventuellement un système d'interverrouillage.
• Connecter la logique de commande à une ligne d'alimentation élec-
trique avec mise à la terre.
• La ligne d'alimentation électrique doit être protégée par un disjonc-
teur magnétothermique associé à un déclencheur différentiel.
• Sur la ligne d'alimentation du secteur électrique, il faut monter un
dispositif de déconnexion de l'alimentation (avec catégorie de sur-
tension III, c'est-à-dire avec une distance entre les contacts d'au
moins 3,5 mm) ou bien un autre système équivalent par exemple
prise + fiche. Si le dispositif de déconnexion de l'alimentation ne se
trouve pas à proximité de l'automatisme, il faut disposer d'un sys-
tème de blocage contre la connexion accidentelle ou non autorisée.
que la partie filetée de l'agrafe dépasse d'environ 25÷35 mm au-
dessus de la plaque.
4. Effectuer la coulée en ciment et avant qu'il commence à prendre,
mettre la plaque de fondation en respectant les distances indiquées
dans la figure 3 ; vérifier qu'elle est parallèle au portail et parfaite-
ment de niveau (fig. 6). Attendre la prise complète du ciment.
5. Enlever les 2 écrous sur le dessus de la plaque puis y poser l'opé-
rateur ; vérifier qu'il est parfaitement parallèle au portail puis visser
légèrement les 2 écrous et les rondelles fournies comme dans la
figure 7.
4
0÷10
192
6
25÷35
5
7
